Bản Vẽ Thi Công Mái Canopy: Hồ Sơ Thiết Kế, Biện Pháp Lắp Đặt Và Nghiệm Thu

Bản vẽ thi công mái canopy là tài liệu kỹ thuật quan trọng, thể hiện đầy đủ phương án kết cấu, kích thước, vật liệu và quy trình lắp đặt thực tế. Một bộ hồ sơ thiết kế hoàn chỉnh giúp kiểm soát chất lượng thi công, hạn chế sai sót và thuận lợi cho công tác nghiệm thu, bàn giao công trình. Bài viết sẽ hướng dẫn chi tiết về bản vẽ thi công mái canopy, hồ sơ thiết kế, biện pháp lắp đặt và quy trình nghiệm thu theo tiêu chuẩn kỹ thuật.

Tiêu Chuẩn Thiết Kế Mái Canopy Trong Công Trình Hiện Đại

Các yêu cầu kỹ thuật đối với mái canopy

Thiết kế mái canopy hiện đại phải đáp ứng đầy đủ các yêu cầu kỹ thuật nhằm đảm bảo độ bền, tính an toàn và hiệu quả sử dụng lâu dài. Một hệ mái đạt tiêu chuẩn không chỉ đáp ứng yêu cầu về thẩm mỹ mà còn phải phù hợp với điều kiện vận hành thực tế của công trình. Trước hết, kết cấu mái cần được tính toán dựa trên kích thước, khẩu độ và mục đích sử dụng. Hệ khung chịu lực phải có khả năng chịu được tải trọng bản thân, tải trọng gió, nước mưa và các tác động từ môi trường bên ngoài. Độ dốc mái cũng là một yêu cầu kỹ thuật quan trọng nhằm đảm bảo khả năng thoát nước hiệu quả. Đối với mái kính hoặc mái polycarbonate, độ dốc cần được tính toán phù hợp để hạn chế hiện tượng đọng nước và giảm nguy cơ thấm dột. Ngoài ra, vật liệu sử dụng phải đáp ứng các yêu cầu về độ bền, khả năng chống ăn mòn và chịu được điều kiện thời tiết ngoài trời. Các chi tiết liên kết như bu lông, bản mã, mối hàn và chân đế phải được thiết kế đúng tiêu chuẩn để đảm bảo sự ổn định của toàn bộ công trình. Một hệ mái canopy chỉ thực sự đạt yêu cầu khi đáp ứng đồng thời cả tiêu chuẩn kỹ thuật, công năng sử dụng và giá trị kiến trúc.

Yếu tố an toàn trong thiết kế kết cấu

An toàn kết cấu là tiêu chí quan trọng hàng đầu trong quá trình thiết kế mái canopy. Do đây là hạng mục thường xuyên chịu tác động của môi trường nên mọi giải pháp kết cấu đều phải được tính toán cẩn thận. Hệ khung chịu lực cần đảm bảo khả năng chống võng, chống xoắn và duy trì độ ổn định trong suốt quá trình sử dụng. Các cấu kiện như dầm chính, cột thép, thanh giằng và hệ ty treo phải được lựa chọn đúng tiết diện và cấp vật liệu. Các liên kết giữa mái canopy và công trình hiện hữu cũng đóng vai trò quan trọng đối với độ an toàn. Bu lông neo, bản mã và mối hàn phải đủ khả năng truyền tải trọng và chịu được các tác động động lực từ gió hoặc rung động. Đối với các mái có khẩu độ lớn, mái treo hoặc mái công xôn, việc kiểm tra biến dạng và độ võng là yêu cầu bắt buộc. Nếu không được tính toán chính xác, công trình có thể xuất hiện rung lắc hoặc mất ổn định trong quá trình sử dụng. Bên cạnh đó, các giải pháp an toàn về thoát nước, chống thấm và chống ăn mòn cũng cần được quan tâm nhằm bảo vệ kết cấu và kéo dài tuổi thọ công trình.

Ảnh hưởng của điều kiện môi trường đến thiết kế

Điều kiện môi trường có tác động rất lớn đến việc lựa chọn vật liệu và giải pháp thiết kế mái canopy. Mỗi khu vực địa lý sẽ có những yếu tố khí hậu khác nhau ảnh hưởng trực tiếp đến độ bền và khả năng làm việc của hệ mái. Tại những khu vực có lượng mưa lớn, độ dốc mái và hệ thống thoát nước cần được thiết kế phù hợp để tránh hiện tượng đọng nước. Nước mưa tích tụ lâu ngày có thể làm tăng tải trọng và ảnh hưởng đến độ bền của kết cấu. Đối với khu vực ven biển hoặc môi trường có độ ẩm cao, vật liệu cần có khả năng chống ăn mòn tốt. Thép mạ kẽm nhúng nóng, inox hoặc sơn bảo vệ chuyên dụng thường được ưu tiên sử dụng nhằm hạn chế hiện tượng oxy hóa. Ở những vùng có tốc độ gió lớn, tải trọng gió trở thành yếu tố quyết định trong tính toán kết cấu. Các liên kết, bu lông và hệ khung cần được gia cường để đảm bảo an toàn khi gặp thời tiết cực đoan. Ngoài ra, cường độ bức xạ mặt trời cũng ảnh hưởng đến việc lựa chọn vật liệu mái. Các loại kính cường lực, polycarbonate chống UV hoặc vật liệu phản xạ nhiệt giúp cải thiện khả năng chống nóng và nâng cao hiệu quả sử dụng. Việc đánh giá đầy đủ các yếu tố môi trường giúp hệ mái canopy hoạt động ổn định và bền vững trong thời gian dài.

Vai trò của tải trọng trong tính toán kết cấu

Tải trọng là cơ sở quan trọng nhất trong quá trình tính toán và thiết kế kết cấu mái canopy. Việc xác định chính xác các loại tải trọng giúp đảm bảo an toàn và độ bền của công trình. Tải trọng bản thân bao gồm trọng lượng của khung thép, vật liệu mái và các phụ kiện liên kết. Đây là tải trọng thường xuyên tác động lên hệ kết cấu trong suốt thời gian sử dụng. Tải trọng gió là yếu tố đặc biệt quan trọng đối với các công trình ngoài trời. Gió có thể tạo ra lực nâng hoặc lực hút lớn lên mái canopy, đặc biệt đối với các hệ mái có khẩu độ rộng hoặc mái công xôn. Tải trọng nước mưa cũng cần được xem xét trong quá trình thiết kế. Khi hệ thống thoát nước không hiệu quả, nước đọng trên mái sẽ làm tăng tải trọng và ảnh hưởng đến độ ổn định của kết cấu. Ngoài ra, các tải trọng bảo trì, rung động hoặc tải trọng sử dụng đặc biệt cũng cần được tính toán tùy theo từng loại công trình. Việc bỏ sót hoặc đánh giá không chính xác các tải trọng có thể dẫn đến nguy cơ mất an toàn. Do đó, tính toán tải trọng là bước bắt buộc nhằm đảm bảo mái canopy hoạt động ổn định và đáp ứng đầy đủ các yêu cầu kỹ thuật.

Những tiêu chí đánh giá một hệ mái đạt tiêu chuẩn

Một hệ mái canopy đạt tiêu chuẩn cần đáp ứng đồng thời nhiều tiêu chí về kỹ thuật, công năng và thẩm mỹ. Đây là cơ sở để đánh giá chất lượng của công trình sau khi hoàn thành. Trước hết, hệ kết cấu phải đảm bảo khả năng chịu lực và độ ổn định lâu dài. Các cấu kiện không được xuất hiện hiện tượng võng, rung lắc hoặc biến dạng trong quá trình sử dụng. Khả năng thoát nước cũng là tiêu chí quan trọng. Mái phải có độ dốc phù hợp và hệ thống thoát nước hoạt động hiệu quả nhằm ngăn ngừa hiện tượng đọng nước và thấm dột. Về vật liệu, các thành phần của mái cần có khả năng chống ăn mòn, chịu thời tiết và duy trì tính thẩm mỹ trong thời gian dài. Hệ sơn bảo vệ, lớp phủ chống UV hoặc vật liệu chất lượng cao sẽ giúp tăng tuổi thọ công trình. Tính thẩm mỹ cũng là một yếu tố cần được đánh giá. Mái canopy phải hài hòa với kiến trúc tổng thể, có tỷ lệ cân đối và đáp ứng yêu cầu thiết kế ban đầu. Cuối cùng, một hệ mái đạt tiêu chuẩn cần đảm bảo tính kinh tế, dễ bảo trì và vận hành ổn định trong suốt vòng đời sử dụng. Khi đáp ứng đầy đủ các tiêu chí trên, mái canopy sẽ mang lại hiệu quả lâu dài và giá trị bền vững cho công trình.

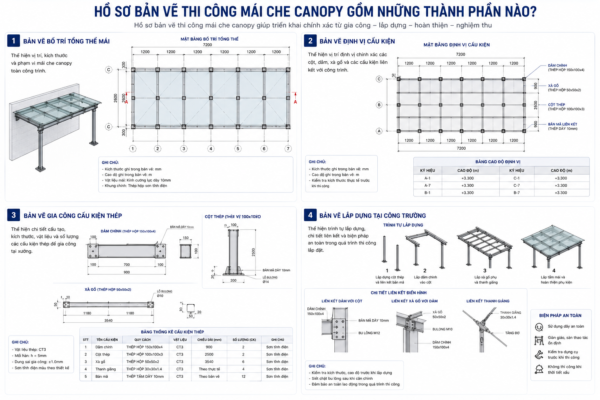

Hồ Sơ Bản Vẽ Thi Công Mái Che Canopy Gồm Những Thành Phần Nào?

Hồ sơ bản vẽ thi công mái che canopy là tài liệu kỹ thuật quan trọng, giúp chuyển phương án thiết kế thành hướng dẫn thi công cụ thể tại công trường. Một bộ hồ sơ đầy đủ không chỉ hỗ trợ gia công chính xác từng cấu kiện mà còn giúp kiểm soát chất lượng, tiến độ và hạn chế sai sót trong quá trình lắp đặt. Đối với các công trình sử dụng mái kính, mái polycarbonate, mái công xôn hoặc mái treo, hồ sơ bản vẽ cần thể hiện đầy đủ thông tin về kết cấu, kích thước, vật liệu, liên kết và trình tự lắp dựng để đảm bảo công trình được thi công đúng thiết kế.

Bản vẽ bố trí tổng thể mái

Bản vẽ bố trí tổng thể là tài liệu thể hiện toàn bộ vị trí, kích thước và phạm vi lắp đặt của mái canopy trên công trình. Đây là bản vẽ đầu tiên được sử dụng để xác định quy mô và hình dạng của hệ mái. Nội dung bản vẽ thường bao gồm:

• Mặt bằng bố trí mái.
• Kích thước tổng thể.
• Cao độ lắp đặt.
• Tim trục định vị.
• Hướng thoát nước.
• Vị trí máng xối và ống thoát nước.

Bản vẽ tổng thể giúp các bộ phận thiết kế, gia công và thi công thống nhất phương án triển khai ngay từ đầu.

Bản vẽ định vị cấu kiện

Bản vẽ định vị cấu kiện thể hiện chính xác vị trí của từng bộ phận trong hệ kết cấu mái canopy. Đây là cơ sở để lắp dựng đúng vị trí và đảm bảo khả năng chịu lực của toàn bộ công trình. Các nội dung cần thể hiện gồm:

• Vị trí cột và dầm.
• Điểm neo liên kết.
• Thanh giằng và thanh treo.
• Bản mã liên kết.
• Khoảng cách giữa các cấu kiện.

Việc định vị chính xác giúp hạn chế sai lệch khi thi công và giảm thời gian điều chỉnh tại công trường.

Bản vẽ gia công cấu kiện thép

Sau khi hoàn thiện bản vẽ thiết kế, từng cấu kiện thép sẽ được triển khai thành bản vẽ gia công chi tiết để sản xuất tại xưởng. Bản vẽ gia công thường thể hiện:

• Kích thước từng cấu kiện.
• Quy cách thép sử dụng.
• Chiều dài cắt.
• Vị trí khoan lỗ bu lông.
• Chi tiết mối hàn.
• Bản mã và phụ kiện liên kết.

Ngoài ra, bản vẽ còn ghi rõ ký hiệu cấu kiện để thuận tiện cho việc quản lý, vận chuyển và lắp ráp tại công trường.

Bản vẽ lắp dựng tại công trường

Bản vẽ lắp dựng hướng dẫn trình tự thi công và phương pháp lắp đặt các cấu kiện sau khi được gia công hoàn chỉnh. Thông tin trên bản vẽ thường bao gồm:

• Trình tự lắp dựng.
• Vị trí lắp từng cấu kiện.
• Chi tiết liên kết bu lông và mối hàn.
• Cao độ và tim trục kiểm tra.
• Yêu cầu an toàn trong quá trình lắp đặt.

Đối với mái kính hoặc mái treo, bản vẽ còn thể hiện vị trí lắp kính, thanh ty, phụ kiện inox và các chi tiết chống thấm nhằm đảm bảo thi công đúng kỹ thuật.

Bảng thống kê vật tư và phụ kiện

Bảng thống kê vật tư là tài liệu giúp kiểm soát khối lượng, chủng loại và số lượng vật liệu cần sử dụng cho công trình. Đây là cơ sở để lập kế hoạch mua sắm, gia công và quản lý chi phí. Thông thường bảng thống kê sẽ bao gồm:

• Chủng loại thép và quy cách.
• Số lượng cấu kiện.
• Kính hoặc tấm polycarbonate.
• Bu lông, bản mã và thanh ty.
• Keo silicone và gioăng chống thấm.
• Máng xối, nẹp và các phụ kiện hoàn thiện.

Việc lập bảng thống kê đầy đủ giúp hạn chế thiếu hụt vật tư, giảm phát sinh chi phí và đảm bảo tiến độ thi công.

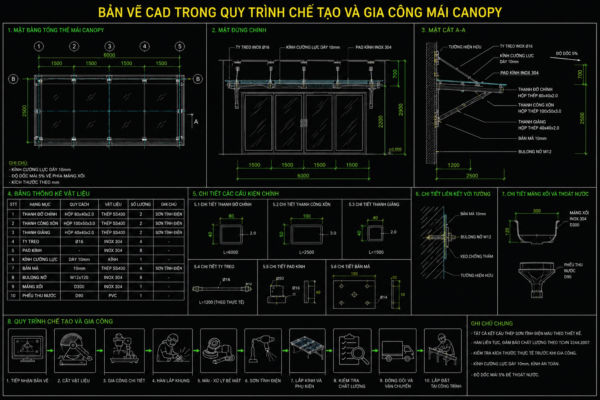

Bản Vẽ CAD Trong Quy Trình Chế Tạo Và Gia Công Mái Canopy

Bản vẽ CAD mái canopy đóng vai trò quan trọng trong việc chuyển đổi phương án thiết kế thành dữ liệu kỹ thuật phục vụ gia công và lắp đặt. Đây là cầu nối giữa bộ phận thiết kế, xưởng sản xuất và đội thi công, giúp mọi cấu kiện được chế tạo đúng kích thước, đúng vị trí và đảm bảo khả năng lắp ghép ngoài thực tế. Đối với các công trình sử dụng khung thép, mái kính hoặc mái polycarbonate, bản vẽ CAD cần được triển khai chi tiết đến từng cấu kiện nhằm giảm sai số, tiết kiệm vật tư và rút ngắn thời gian thi công.

Triển khai bản vẽ 2D kỹ thuật

Sau khi phương án thiết kế được phê duyệt, mô hình kiến trúc và kết cấu sẽ được triển khai thành bản vẽ CAD 2D phục vụ sản xuất. Bản vẽ kỹ thuật thường thể hiện:

• Mặt bằng bố trí mái.
• Mặt đứng và mặt cắt.
• Kích thước chi tiết.
• Cao độ lắp đặt.
• Ký hiệu cấu kiện.
• Chi tiết liên kết.

Toàn bộ thông tin phải được thể hiện rõ ràng, thống nhất và đúng tỷ lệ để các bộ phận gia công, kiểm tra và thi công có thể sử dụng trực tiếp mà không phát sinh nhầm lẫn.

Bóc tách kích thước cấu kiện

Sau khi hoàn thiện bản vẽ tổng thể, từng cấu kiện sẽ được bóc tách thành các bản vẽ chi tiết để phục vụ quá trình gia công. Các thông tin cần bóc tách gồm:

• Chiều dài và tiết diện thép.
• Góc cắt đầu cấu kiện.
• Vị trí khoan lỗ.
• Chi tiết bản mã.
• Kích thước mối hàn.
• Ký hiệu lắp ráp.

Việc bóc tách chính xác giúp hạn chế lãng phí vật liệu, giảm thời gian gia công và đảm bảo các cấu kiện có thể lắp ghép chính xác tại công trường.

Xuất dữ liệu phục vụ gia công CNC

Hiện nay, nhiều xưởng sản xuất sử dụng máy CNC để cắt, khoan và gia công cấu kiện thép nhằm nâng cao độ chính xác và năng suất. Từ bản vẽ CAD, dữ liệu sẽ được chuyển đổi sang định dạng phù hợp để điều khiển thiết bị CNC thực hiện các công đoạn như:

• Cắt thép theo kích thước.
• Khoan lỗ bu lông.
• Gia công bản mã.
• Cắt bản thép CNC.
• Đánh dấu vị trí lắp ráp.

Việc ứng dụng CNC giúp giảm sai số thủ công, tăng tính đồng nhất của sản phẩm và rút ngắn thời gian sản xuất.

Kiểm soát sai số trước khi sản xuất

Trước khi đưa bản vẽ vào gia công, cần kiểm tra toàn bộ dữ liệu nhằm phát hiện và xử lý các sai sót kỹ thuật. Các nội dung cần kiểm tra gồm:

• Kích thước tổng thể.
• Cao độ và tim trục.
• Sự khớp nối giữa các cấu kiện.
• Chi tiết bu lông và bản mã.
• Ký hiệu vật liệu.
• Dung sai gia công.

Việc kiểm soát sai số ngay từ giai đoạn bản vẽ giúp hạn chế tình trạng phải chỉnh sửa hoặc gia công lại cấu kiện sau khi sản xuất, từ đó giảm chi phí và đảm bảo tiến độ dự án.

Đồng bộ giữa xưởng và công trường

Để quá trình thi công diễn ra thuận lợi, bản vẽ CAD cần được thống nhất giữa bộ phận thiết kế, xưởng gia công và đội lắp dựng ngoài công trường. Các yêu cầu cần đảm bảo gồm:

• Thống nhất mã số cấu kiện.
• Đồng bộ kích thước giữa bản vẽ và sản phẩm.
• Cập nhật kịp thời các thay đổi thiết kế.
• Kiểm tra khả năng lắp ráp trước khi vận chuyển.
• Đối chiếu bản vẽ với hiện trạng công trình.

Sự phối hợp chặt chẽ giữa các bộ phận giúp giảm sai lệch khi lắp đặt, hạn chế phát sinh trong quá trình thi công và nâng cao chất lượng hoàn thiện của mái canopy.

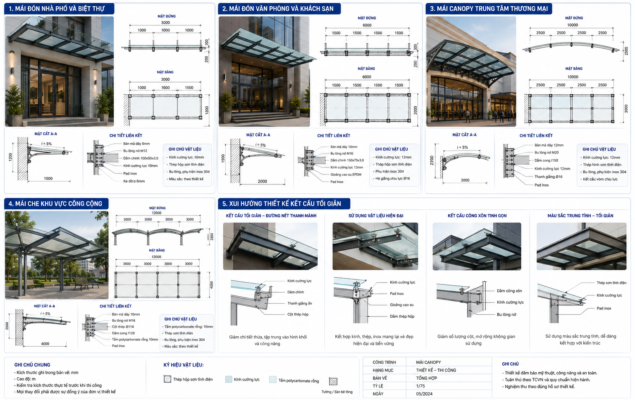

Bản Vẽ Thiết Kế Mái Canopy Hiện Đại Theo Từng Loại Công Trình

Bản vẽ thiết kế mái canopy hiện đại cần được xây dựng dựa trên đặc điểm kiến trúc, công năng sử dụng và yêu cầu kết cấu của từng loại công trình. Mỗi hạng mục như nhà phố, biệt thự, khách sạn, trung tâm thương mại hay công trình công cộng đều có tiêu chuẩn thiết kế, khẩu độ và giải pháp chịu lực khác nhau. Một bộ bản vẽ thiết kế hoàn chỉnh không chỉ thể hiện hình dáng kiến trúc mà còn cung cấp đầy đủ thông tin về kết cấu, vật liệu, liên kết, thoát nước và biện pháp thi công, giúp quá trình gia công và lắp đặt diễn ra chính xác.

Mái đón nhà phố và biệt thự

Đối với nhà phố và biệt thự, bản vẽ thiết kế thường hướng đến sự gọn nhẹ, hiện đại và hài hòa với mặt tiền công trình. Hệ mái chủ yếu sử dụng kết cấu công xôn hoặc khung thép kết hợp kính cường lực, polycarbonate hoặc nhôm kính. Bản vẽ cần thể hiện đầy đủ:

• Mặt bằng và mặt đứng mái.
• Kích thước độ vươn mái.
• Chi tiết khung thép chịu lực.
• Liên kết với công trình.
• Độ dốc và hệ thống thoát nước.

Ngoài yêu cầu kỹ thuật, bản vẽ cũng cần đảm bảo tính thẩm mỹ để mái canopy trở thành điểm nhấn kiến trúc của ngôi nhà.

Mái đón văn phòng và khách sạn

Mái đón tại văn phòng và khách sạn thường có quy mô lớn hơn, phục vụ khu vực đón tiếp khách và phương tiện ra vào. Vì vậy, bản vẽ thiết kế phải đảm bảo khả năng chịu tải, tính ổn định và hình thức kiến trúc sang trọng. Các nội dung cần thể hiện gồm:

• Kết cấu khung thép hoặc mái treo.
• Chi tiết thanh ty chịu lực.
• Bản mã và bu lông liên kết.
• Kính hoặc vật liệu lợp.
• Chi tiết chống thấm và thoát nước.

Đối với khách sạn cao cấp, bản vẽ thường tích hợp thêm hệ thống chiếu sáng, trần trang trí và các chi tiết hoàn thiện nhằm nâng cao giá trị thẩm mỹ.

Mái canopy trung tâm thương mại

Mái canopy trung tâm thương mại thường có khẩu độ lớn và lưu lượng người sử dụng cao, do đó bản vẽ thiết kế cần đặc biệt chú trọng đến khả năng chịu lực và an toàn kết cấu. Các hạng mục thường được triển khai gồm:

• Hệ khung thép khẩu độ lớn.
• Dầm chính và dầm phụ.
• Thanh giằng tăng cứng.
• Chi tiết liên kết chịu lực.
• Hệ thống máng xối và thoát nước.
• Bố trí khe giãn nở.

Ngoài ra, bản vẽ còn cần thể hiện giải pháp lắp dựng và trình tự thi công để đảm bảo tiến độ cũng như an toàn trong quá trình triển khai.

Mái che khu vực công cộng

Các công trình công cộng như bệnh viện, trường học, nhà ga, công viên hoặc khu vực chờ yêu cầu hệ mái có độ bền cao, dễ bảo trì và đáp ứng khả năng sử dụng lâu dài. Bản vẽ thiết kế thường tập trung vào:

• Kết cấu chịu lực ổn định.
• Khả năng chống gió và chống rung.
• Giải pháp thoát nước hiệu quả.
• Vật liệu bền với môi trường.
• Thuận tiện cho công tác bảo trì.

Đối với các công trình có mật độ người sử dụng lớn, mọi chi tiết trong bản vẽ đều cần được tính toán kỹ nhằm đảm bảo an toàn và đáp ứng các tiêu chuẩn kỹ thuật hiện hành.

Xu hướng thiết kế kết cấu tối giản

Xu hướng thiết kế mái canopy hiện nay hướng đến các hệ kết cấu tối giản, sử dụng ít chi tiết nhưng vẫn đảm bảo khả năng chịu lực và giá trị thẩm mỹ. Điều này giúp công trình có hình thức thanh thoát, hiện đại và tiết kiệm vật liệu. Một số xu hướng được áp dụng phổ biến gồm:

• Khung thép thanh mảnh.
• Mái công xôn không cột.
• Mái treo bằng thanh ty.
• Kính cường lực khổ lớn.
• Liên kết âm và giấu phụ kiện.
• Hệ thống thoát nước tích hợp.

Việc áp dụng các giải pháp kết cấu tối giản không chỉ nâng cao tính thẩm mỹ mà còn giúp quá trình gia công, lắp đặt và bảo trì trở nên thuận tiện hơn. Đây cũng là xu hướng được nhiều công trình nhà ở, biệt thự, khách sạn, trung tâm thương mại và công trình công cộng lựa chọn trong thiết kế mái canopy hiện đại.

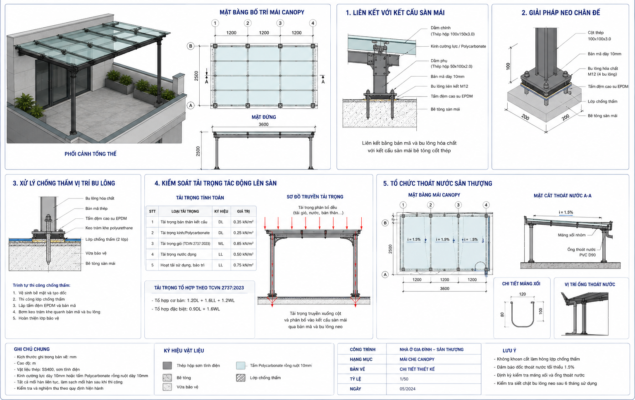

Bản Vẽ Chi Tiết Mái Che Canopy Sân Thượng Và Những Điểm Khác Biệt

Mái che canopy sân thượng có đặc điểm khác biệt so với mái đón thông thường do được lắp đặt trực tiếp trên sàn bê tông của công trình. Ngoài yêu cầu về khả năng chịu lực và tính thẩm mỹ, bản vẽ thiết kế còn phải giải quyết các vấn đề như chống thấm, tải trọng tác động lên sàn mái, liên kết chân đế và hệ thống thoát nước. Một bộ bản vẽ chi tiết cần thể hiện đầy đủ cấu tạo kết cấu, phương án neo liên kết, cao độ lắp đặt và các giải pháp kỹ thuật nhằm đảm bảo mái canopy hoạt động ổn định, không ảnh hưởng đến kết cấu hiện hữu của công trình.

Liên kết với kết cấu sàn mái

Liên kết giữa mái canopy và sàn bê tông là bộ phận chịu lực chính, quyết định độ ổn định của toàn bộ hệ mái. Việc lựa chọn phương án liên kết phải dựa trên khả năng chịu tải của sàn và đặc điểm kết cấu hiện hữu. Bản vẽ cần thể hiện:

• Vị trí đặt chân cột hoặc bản đế.
• Cao độ lắp đặt.
• Chi tiết bu lông neo.
• Bản mã liên kết.
• Kích thước vùng gia cường.

Trước khi thi công, cần kiểm tra khả năng chịu lực của sàn mái để đảm bảo kết cấu hiện hữu có thể tiếp nhận tải trọng từ hệ mái canopy.

Giải pháp neo chân đế

Chân đế là vị trí truyền toàn bộ tải trọng từ khung thép xuống sàn bê tông. Vì vậy, bản vẽ cần thể hiện rõ cấu tạo và kích thước của hệ neo nhằm đảm bảo khả năng chịu lực lâu dài. Các giải pháp neo phổ biến gồm:

• Bu lông neo hóa chất.
• Bu lông neo cơ khí.
• Bản đế thép hàn.
• Bản mã tăng cứng.
• Sườn gia cường chân cột.

Việc lựa chọn phương án neo phụ thuộc vào chiều dày sàn, cường độ bê tông, tải trọng thiết kế và điều kiện thi công thực tế.

Xử lý chống thấm vị trí bu lông

Mỗi vị trí khoan neo đều có nguy cơ trở thành điểm thấm nước nếu không được xử lý đúng kỹ thuật. Đây là nội dung đặc biệt quan trọng trong bản vẽ mái canopy sân thượng. Một số giải pháp chống thấm thường áp dụng:

• Bơm keo epoxy hoặc keo hóa chất vào lỗ khoan.
• Sử dụng keo silicone chống thấm ngoài trời.
• Bố trí gioăng cao su dưới bản đế.
• Gia cường lớp chống thấm quanh chân cột.
• Hoàn thiện bằng lớp phủ chống thấm bảo vệ.

Sau khi hoàn thiện, cần kiểm tra kỹ các vị trí neo để đảm bảo không phát sinh hiện tượng thấm nước trong quá trình sử dụng.

Kiểm soát tải trọng tác động lên sàn

Khác với mái đón liên kết vào tường hoặc cột, mái canopy sân thượng truyền tải trọng trực tiếp xuống sàn bê tông. Vì vậy, bản vẽ cần thể hiện rõ phương án phân bố tải trọng nhằm tránh hiện tượng tập trung lực cục bộ. Các tải trọng cần xem xét gồm:

• Tải trọng bản thân kết cấu.
• Tải trọng vật liệu lợp.
• Tải trọng gió.
• Tải trọng nước mưa.
• Tải trọng bảo trì.

Trong trường hợp sàn hiện hữu không đáp ứng khả năng chịu lực, cần bổ sung các giải pháp gia cường như tăng kích thước bản đế, bố trí thêm dầm phụ hoặc gia cố kết cấu sàn.

Tổ chức thoát nước sân thượng

Thoát nước là yêu cầu quan trọng đối với mái canopy lắp trên sân thượng nhằm tránh đọng nước và bảo vệ lớp chống thấm của công trình. Bản vẽ cần bố trí hợp lý:

• Độ dốc của mái.
• Máng xối thu nước.
• Phễu thu nước.
• Ống thoát nước.
• Cao độ thoát nước.
• Khoảng cách giữa mái và mặt sàn.

Ngoài việc thoát nước trên mái canopy, cần đảm bảo nước không chảy trực tiếp xuống bề mặt sân thượng gây ứ đọng hoặc ảnh hưởng đến hệ thống chống thấm của công trình.

Quy Trình Lập Hồ Sơ Bản Vẽ Thi Công Mái Canopy

Quy trình lập hồ sơ bản vẽ thi công mái canopy cần được thực hiện theo từng bước rõ ràng để đảm bảo bản vẽ có thể sử dụng trực tiếp cho gia công, lắp dựng và nghiệm thu tại công trường. Một bộ hồ sơ đầy đủ sẽ giúp hạn chế sai sót, kiểm soát vật tư, rút ngắn thời gian thi công và đảm bảo mái canopy đạt đúng yêu cầu kỹ thuật. Đối với các hệ mái kính, mái polycarbonate, mái công xôn hoặc mái treo ty, bản vẽ thi công càng cần thể hiện chính xác kích thước, cao độ, liên kết, vật liệu và phương án thoát nước.

Khảo sát hiện trạng công trình

Khảo sát hiện trạng là bước đầu tiên trước khi lập hồ sơ bản vẽ thi công. Giai đoạn này giúp đánh giá điều kiện thực tế của công trình, xác định vị trí lắp đặt và kiểm tra khả năng liên kết của hệ mái với kết cấu hiện hữu. Các nội dung cần khảo sát gồm:

• Vị trí lắp đặt mái canopy.
• Hiện trạng tường, dầm, cột hoặc sàn mái.
• Không gian thi công và vận chuyển vật tư.
• Hướng thoát nước.
• Các hạng mục có thể bị ảnh hưởng khi thi công.

Việc khảo sát kỹ giúp bản vẽ thi công sát với thực tế và hạn chế phát sinh trong quá trình lắp đặt.

Đo đạc và lấy số liệu thực tế

Sau khi khảo sát tổng thể, đội kỹ thuật cần đo đạc chi tiết để lấy số liệu phục vụ triển khai bản vẽ. Đây là bước quan trọng vì nhiều công trình thực tế có sai lệch so với bản vẽ kiến trúc ban đầu. Các thông số cần đo gồm chiều dài, chiều rộng, cao độ lắp đặt, vị trí tim trục, khoảng cách đến cửa, mép tường, cột, dầm và hệ thống thoát nước hiện hữu. Với mái canopy sân thượng hoặc mái sảnh lớn, cần kiểm tra thêm độ phẳng bề mặt, vị trí đặt chân cột và khả năng bố trí thiết bị nâng hạ. Số liệu đo đạc phải được ghi chép rõ ràng và đối chiếu trước khi đưa vào bản vẽ kỹ thuật.

Triển khai bản vẽ kỹ thuật

Từ dữ liệu khảo sát và đo đạc, bộ phận thiết kế sẽ triển khai bản vẽ kỹ thuật chi tiết. Bản vẽ cần thể hiện đầy đủ mặt bằng, mặt đứng, mặt cắt, kết cấu khung, chi tiết liên kết và vật liệu sử dụng. Một bộ bản vẽ kỹ thuật thường bao gồm:

• Bản vẽ bố trí tổng thể mái.
• Bản vẽ định vị cấu kiện.
• Bản vẽ khung thép chịu lực.
• Bản vẽ chi tiết bản mã và bu lông.
• Bản vẽ vật liệu lợp mái.
• Bản vẽ thoát nước và chống thấm.

Đối với mái kính hoặc mái treo, cần thể hiện rõ vị trí thanh ty, phụ kiện inox, khe kính, keo silicone và chi tiết chống thấm.

Kiểm tra và hiệu chỉnh hồ sơ

Trước khi phát hành, hồ sơ bản vẽ cần được kiểm tra kỹ để đảm bảo không có sai lệch về kích thước, cao độ, vật liệu và liên kết. Đây là bước giúp phát hiện lỗi trước khi đưa bản vẽ vào gia công hoặc thi công. Các nội dung cần kiểm tra gồm:

• Kích thước tổng thể và chi tiết.
• Sự khớp nối giữa các cấu kiện.
• Vị trí lỗ bu lông và bản mã.
• Độ dốc thoát nước.
• Ký hiệu vật liệu.
• Bảng thống kê vật tư.

Nếu phát hiện sai lệch, bản vẽ cần được hiệu chỉnh và cập nhật lại trước khi chuyển sang bước tiếp theo.

Phát hành bản vẽ thi công

Sau khi được kiểm tra và phê duyệt, bản vẽ thi công sẽ được phát hành cho các bộ phận liên quan như xưởng gia công, đội lắp dựng, giám sát công trình và chủ đầu tư. Bản vẽ phát hành cần có mã số hồ sơ, ngày phát hành, phiên bản cập nhật và chữ ký xác nhận nếu cần. Trong quá trình thi công, mọi thay đổi phải được cập nhật lại vào bản vẽ để đảm bảo hồ sơ luôn phản ánh đúng tình trạng thực tế. Việc lập hồ sơ bản vẽ thi công mái canopy đúng quy trình giúp công trình được triển khai chính xác, giảm sai sót khi gia công, đảm bảo an toàn lắp dựng và tạo cơ sở thuận lợi cho nghiệm thu, hoàn công sau này.

Biện Pháp Thi Công Mái Canopy Theo Trình Tự Chuẩn

Thi công mái canopy cần được thực hiện theo một quy trình khoa học nhằm đảm bảo kết cấu được lắp đặt chính xác, an toàn và đáp ứng đúng yêu cầu thiết kế. Mỗi công đoạn đều có vai trò quan trọng, từ khâu chuẩn bị vật tư, gia công cấu kiện đến lắp dựng và nghiệm thu hoàn thiện. Việc tuân thủ đúng trình tự thi công không chỉ giúp nâng cao chất lượng công trình mà còn hạn chế sai sót, giảm phát sinh chi phí và đảm bảo tiến độ triển khai.

Chuẩn bị mặt bằng và vật tư

Trước khi thi công, cần khảo sát hiện trạng và chuẩn bị đầy đủ mặt bằng để phục vụ quá trình lắp đặt. Đồng thời, toàn bộ vật tư phải được kiểm tra về chủng loại, số lượng và chất lượng theo hồ sơ thiết kế. Các công việc cần thực hiện gồm:

• Kiểm tra hiện trạng công trình.
• Bố trí khu vực tập kết vật tư.
• Kiểm tra thiết bị nâng hạ và dụng cụ thi công.
• Định vị tim trục và cao độ lắp đặt.
• Kiểm tra vật liệu trước khi đưa vào sử dụng.

Đối với công trình đang hoạt động, cần bố trí rào chắn, biển báo và phương án đảm bảo an toàn cho người và phương tiện trong khu vực thi công.

Gia công cấu kiện thép

Sau khi hồ sơ bản vẽ được phê duyệt, các cấu kiện thép sẽ được gia công tại xưởng theo đúng kích thước thiết kế. Quá trình này yêu cầu độ chính xác cao để các cấu kiện có thể lắp ghép thuận lợi tại công trường. Các công đoạn gia công bao gồm:

• Cắt thép theo kích thước.
• Khoan lỗ bu lông.
• Gia công bản mã.
• Hàn tổ hợp cấu kiện.
• Làm sạch bề mặt.
• Sơn chống gỉ hoặc mạ kẽm bảo vệ.

Trước khi vận chuyển đến công trường, từng cấu kiện cần được kiểm tra kích thước, ký hiệu và chất lượng mối hàn nhằm hạn chế việc chỉnh sửa khi lắp dựng.

Lắp dựng hệ khung chịu lực

Đây là giai đoạn quan trọng nhất trong quá trình thi công mái canopy. Việc lắp dựng phải tuân thủ đúng trình tự kỹ thuật để đảm bảo khả năng chịu lực và ổn định của toàn bộ hệ kết cấu. Thông thường, trình tự lắp dựng được thực hiện như sau:

• Định vị chân cột hoặc điểm neo.
• Lắp dựng cột và dầm chính.
• Lắp dầm phụ, xà gồ và thanh giằng.
• Lắp thanh treo hoặc hệ cáp chịu lực (nếu có).
• Kiểm tra cao độ, tim trục và độ thẳng đứng.
• Siết bu lông và hoàn thiện các liên kết.

Trong suốt quá trình lắp dựng, cần thường xuyên kiểm tra độ võng, độ ổn định của khung và khả năng chịu lực tạm thời trước khi chuyển sang công đoạn tiếp theo.

Hoàn thiện vật liệu lợp mái

Sau khi hệ khung đạt yêu cầu kỹ thuật, tiến hành lắp đặt vật liệu lợp mái và các phụ kiện hoàn thiện. Các hạng mục hoàn thiện thường gồm:

• Lắp kính cường lực hoặc tấm polycarbonate.
• Lắp tôn hoặc bạt căng (nếu có).
• Thi công nẹp và phụ kiện liên kết.
• Bơm keo silicone chống thấm.
• Lắp máng xối và hệ thống thoát nước.
• Hoàn thiện sơn và vệ sinh bề mặt.

Trong quá trình lắp đặt vật liệu lợp, cần đảm bảo khe giãn nở, độ kín khít và độ dốc mái đúng theo thiết kế để tránh thấm nước và đọng nước sau này.

Kiểm tra trước nghiệm thu

Sau khi hoàn thành toàn bộ công tác thi công, cần tiến hành kiểm tra tổng thể trước khi bàn giao công trình. Các nội dung kiểm tra gồm:

• Kích thước và cao độ lắp đặt.
• Độ chắc chắn của liên kết hàn và bu lông.
• Độ võng của hệ kết cấu.
• Khả năng thoát nước của mái.
• Độ kín nước tại các vị trí liên kết.
• Chất lượng lớp sơn hoặc lớp mạ bảo vệ.
• Tính thẩm mỹ và độ hoàn thiện của công trình.

Sau khi tất cả các hạng mục đạt yêu cầu, đơn vị thi công sẽ lập biên bản nghiệm thu, hoàn thiện hồ sơ hoàn công và bàn giao công trình cho chủ đầu tư đưa vào sử dụng.

Biện Pháp Thi Công Mái Đón Canopy Trong Điều Kiện Thực Tế

Thi công mái đón canopy trong điều kiện thực tế thường phức tạp hơn so với bản vẽ thiết kế do ảnh hưởng của mặt bằng, công trình đang sử dụng, không gian lắp dựng và yêu cầu an toàn tại hiện trường. Vì vậy, trước khi thi công cần có biện pháp tổ chức phù hợp để đảm bảo tiến độ, chất lượng và hạn chế tối đa rủi ro. Một biện pháp thi công hiệu quả cần xem xét đồng thời điều kiện công trường, phương án nâng hạ cấu kiện, trình tự lắp dựng, bảo vệ khu vực xung quanh và kiểm soát chất lượng từng hạng mục.

Thi công trên công trình đang sử dụng

Với các công trình đang hoạt động như nhà phố, khách sạn, văn phòng, showroom hoặc trung tâm thương mại, việc thi công mái đón canopy cần được tổ chức cẩn thận để không ảnh hưởng đến người sử dụng và hoạt động kinh doanh. Các yêu cầu cần chú ý gồm:

• Khoanh vùng khu vực thi công.
• Bố trí biển báo và rào chắn an toàn.
• Che chắn bụi, tia hàn và vật rơi.
• Sắp xếp thời gian thi công phù hợp.
• Hạn chế tiếng ồn và rung động.

Trong nhiều trường hợp, đơn vị thi công cần làm việc ngoài giờ hoặc chia nhỏ từng giai đoạn để vừa đảm bảo an toàn vừa không làm gián đoạn hoạt động của công trình.

Thi công tại vị trí có mặt bằng hạn chế

Nhà phố trong hẻm nhỏ, mặt tiền sát đường hoặc công trình có không gian tập kết hẹp thường gây khó khăn trong việc vận chuyển vật tư và lắp dựng cấu kiện. Một số giải pháp thường áp dụng:

• Gia công cấu kiện theo từng đoạn nhỏ.
• Tập kết vật tư theo từng đợt.
• Sử dụng thiết bị nâng hạ gọn nhẹ.
• Bố trí nhân công theo từng khu vực.
• Kiểm soát lối đi và khu vực vận chuyển.

Đối với mặt bằng hạn chế, việc đo đạc hiện trạng và lập kế hoạch vận chuyển rất quan trọng để tránh tình trạng cấu kiện không đưa được vào vị trí lắp đặt.

Lắp dựng bằng xe cẩu và giàn giáo

Với các mái canopy có khẩu độ lớn, cấu kiện nặng hoặc vị trí lắp đặt cao, việc sử dụng xe cẩu, pa lăng hoặc giàn giáo là cần thiết để đảm bảo thi công an toàn. Trước khi lắp dựng cần kiểm tra:

• Khả năng tiếp cận của xe cẩu.
• Vị trí đặt chân chống cẩu.
• Tải trọng nâng của thiết bị.
• Đường di chuyển của cấu kiện.
• Độ ổn định của giàn giáo.

Khi nâng hạ cấu kiện, cần có người điều phối tín hiệu, kiểm soát khu vực bên dưới và không cho người không nhiệm vụ đi vào phạm vi nguy hiểm.

Đảm bảo an toàn trong quá trình thi công

An toàn là yêu cầu bắt buộc trong mọi biện pháp thi công mái canopy, đặc biệt khi làm việc trên cao hoặc gần khu vực có người qua lại. Các biện pháp an toàn cần thực hiện gồm:

• Trang bị dây an toàn cho công nhân.
• Sử dụng mũ, găng tay và giày bảo hộ.
• Kiểm tra giàn giáo trước khi sử dụng.
• Che chắn khu vực hàn cắt.
• Không thi công khi mưa lớn hoặc gió mạnh.
• Bố trí người giám sát an toàn tại hiện trường.

Việc kiểm soát an toàn tốt giúp hạn chế tai nạn lao động và đảm bảo quá trình thi công diễn ra ổn định.

Kiểm soát chất lượng từng hạng mục

Chất lượng mái canopy cần được kiểm soát theo từng giai đoạn thay vì chỉ kiểm tra sau khi hoàn thiện. Điều này giúp phát hiện sớm sai sót và xử lý kịp thời trước khi chuyển sang công đoạn tiếp theo. Các hạng mục cần kiểm tra gồm:

• Kích thước cấu kiện thép.
• Vị trí bản mã và bu lông neo.
• Chất lượng mối hàn.
• Cao độ và độ dốc mái.
• Độ chắc chắn của khung chịu lực.
• Độ kín nước tại các vị trí liên kết.
• Hệ thống máng xối và thoát nước.

Sau khi hoàn thiện, cần thử nước, kiểm tra thấm dột, kiểm tra độ võng và lập biên bản nghiệm thu trước khi bàn giao.

Thi Công Mái Canopy Sảnh Theo Quy Trình Lắp Dựng

Thi công mái canopy sảnh cần được thực hiện theo quy trình lắp dựng rõ ràng để đảm bảo đúng vị trí, đúng cao độ và đạt yêu cầu an toàn kết cấu. Đây là khu vực thường xuyên có người ra vào nên quá trình thi công phải kiểm soát chặt chẽ từ khâu định vị, lắp khung, lợp mái đến hoàn thiện thoát nước. Một quy trình lắp dựng chuẩn giúp mái canopy sảnh đạt độ bền cao, hạn chế thấm dột, giảm sai lệch kích thước và đảm bảo tính thẩm mỹ cho mặt tiền công trình.

Định vị tim trục lắp đặt

Định vị tim trục là bước đầu tiên trước khi lắp dựng hệ khung mái canopy. Công đoạn này giúp xác định chính xác vị trí đặt cột, bản mã, dầm chính, thanh treo hoặc các điểm neo liên kết với công trình. Khi định vị cần đối chiếu với bản vẽ thi công, kiểm tra khoảng cách thực tế, cao độ nền sảnh và vị trí cửa ra vào. Nếu công trình có sai lệch so với bản vẽ ban đầu, cần hiệu chỉnh ngay trước khi khoan neo hoặc lắp đặt bản mã.

Căn chỉnh cao độ khung thép

Sau khi xác định vị trí lắp đặt, hệ khung thép được đưa vào đúng vị trí và căn chỉnh theo cao độ thiết kế. Cao độ khung ảnh hưởng trực tiếp đến độ dốc mái, khả năng thoát nước và hình thức hoàn thiện. Các điểm cần kiểm tra gồm:

• Cao độ dầm chính.
• Cao độ mép mái.
• Độ dốc thoát nước.
• Độ thẳng của khung.
• Độ ổn định của liên kết.

Việc căn chỉnh phải được thực hiện trước khi siết chặt bu lông hoặc hàn cố định để tránh sai lệch sau khi hoàn thiện.

Lắp đặt vật liệu lấy sáng

Vật liệu lấy sáng như kính cường lực, kính dán an toàn hoặc tấm polycarbonate cần được lắp đặt sau khi hệ khung đã ổn định. Quá trình lắp đặt phải đảm bảo đúng kích thước, đúng chiều tấm và đúng vị trí liên kết. Đối với mái kính, cần kiểm tra gioăng, kẹp kính, khe hở giãn nở và keo silicone chống thấm. Đối với mái polycarbonate, cần chú ý chiều chống UV, khoảng cách xà gồ, vít liên kết và nẹp che mối nối. Lắp đặt đúng kỹ thuật sẽ giúp mái lấy sáng hoạt động ổn định, hạn chế nứt vỡ, thấm nước và biến dạng khi sử dụng ngoài trời.

Hoàn thiện hệ thống thoát nước

Hệ thống thoát nước là hạng mục quan trọng đối với mái canopy sảnh vì khu vực này cần luôn sạch, khô ráo và an toàn cho người ra vào. Sau khi lắp vật liệu lợp, cần hoàn thiện máng xối, ống thoát nước và các chi tiết chống tràn. Một số nội dung cần kiểm tra gồm:

• Độ dốc dẫn nước về máng xối.
• Vị trí phễu thu nước.
• Độ kín của mối nối máng.
• Khả năng thoát nước khi mưa lớn.
• Hướng xả nước không ảnh hưởng lối đi.

Nếu hệ thoát nước không được xử lý tốt, nước có thể tràn xuống khu vực sảnh, gây trơn trượt, thấm dột và ảnh hưởng đến thẩm mỹ công trình.

Kiểm tra độ ổn định sau lắp dựng

Sau khi hoàn thiện lắp dựng, cần kiểm tra tổng thể toàn bộ hệ mái trước khi nghiệm thu. Công đoạn này giúp phát hiện các lỗi về liên kết, độ võng, độ rung, thấm nước hoặc sai lệch cao độ. Các hạng mục cần kiểm tra gồm liên kết bu lông, mối hàn, bản mã, thanh treo, độ phẳng bề mặt mái, độ dốc thoát nước và độ kín tại các khe nối. Với mái sảnh có khẩu độ lớn, nên kiểm tra thêm độ võng và độ rung khi có tác động gió. Khi tất cả hạng mục đạt yêu cầu, công trình mới được vệ sinh, hoàn thiện hồ sơ nghiệm thu và bàn giao sử dụng. Quy trình lắp dựng đúng kỹ thuật sẽ giúp mái canopy sảnh vận hành an toàn, bền đẹp và giữ được giá trị thẩm mỹ lâu dài.

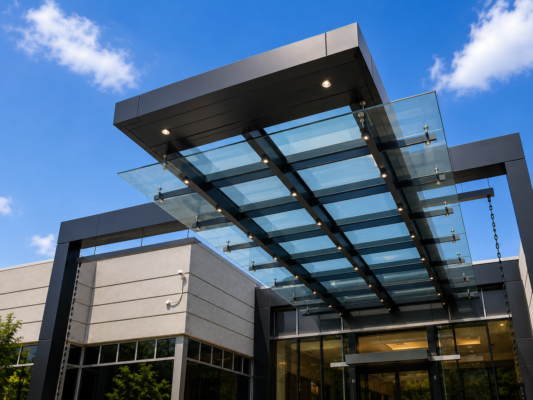

Kỹ Thuật Thi Công Mái Kính Và Xử Lý Chống Thấm

Mái kính canopy đòi hỏi độ chính xác cao trong quá trình thi công vì chỉ cần một sai sót nhỏ tại các vị trí liên kết hoặc khe kính cũng có thể gây thấm nước, giảm tuổi thọ công trình và ảnh hưởng đến tính thẩm mỹ. Bên cạnh việc lắp đặt kính đúng kỹ thuật, lựa chọn keo silicone chuyên dụng và xử lý chống thấm đúng quy trình là yếu tố quyết định chất lượng của toàn bộ hệ mái. Để mái kính vận hành ổn định trong điều kiện ngoài trời, cần tuân thủ đúng quy trình bơm keo, xử lý khe co giãn và kiểm tra độ kín nước trước khi nghiệm thu.

Keo silicone chuyên dụng bắn mái đón kính

Keo silicone dùng để bắn mái đón kính có nhiệm vụ trám kín các khe hở, chống nước xâm nhập và bảo vệ các vị trí liên kết giữa kính với khung thép hoặc phụ kiện inox. Keo sử dụng cần đáp ứng các yêu cầu:

• Khả năng chống tia UV.
• Chịu được mưa nắng ngoài trời.
• Độ đàn hồi cao.
• Bám dính tốt trên kính và kim loại.
• Không bị nứt hoặc co ngót sau thời gian dài sử dụng.

Trước khi bơm keo, bề mặt kính và khung phải được vệ sinh sạch bụi, dầu mỡ và hơi ẩm để đảm bảo khả năng bám dính đạt hiệu quả cao nhất.

Keo silicone chuyên dụng dán mái kính

Ngoài chức năng trám kín khe hở, một số hệ mái kính còn sử dụng keo silicone kết cấu để liên kết kính với hệ phụ kiện hoặc khung đỡ. Khi lựa chọn keo cần lưu ý:

• Phù hợp với loại kính sử dụng.
• Có cường độ bám dính cao.
• Chịu được biến dạng do nhiệt.
• Không làm ố màu kính.
• Có tuổi thọ ngoài trời dài.

Quá trình thi công cần tuân thủ đúng hướng dẫn của nhà sản xuất về thời gian lưu hóa, nhiệt độ môi trường và chiều dày lớp keo nhằm đảm bảo khả năng chịu lực và chống thấm.

Xử lý khe co giãn và mối nối

Do kính và khung thép có hệ số giãn nở nhiệt khác nhau nên các khe co giãn cần được bố trí hợp lý để tránh phát sinh ứng suất trong quá trình sử dụng. Một số yêu cầu kỹ thuật gồm:

• Bố trí khe co giãn theo thiết kế.
• Sử dụng gioăng cao su phù hợp.
• Chèn vật liệu đệm trước khi bơm keo.
• Thi công keo với chiều sâu đúng quy cách.
• Hoàn thiện bề mặt keo đồng đều.

Việc xử lý đúng khe co giãn giúp mái kính thích ứng với sự thay đổi nhiệt độ, hạn chế nứt keo và duy trì khả năng chống thấm lâu dài.

Kiểm tra độ kín nước sau hoàn thiện

Sau khi keo silicone đã đóng rắn theo thời gian quy định, cần tiến hành kiểm tra khả năng chống thấm trước khi bàn giao công trình. Các hạng mục cần kiểm tra gồm:

• Khe nối giữa các tấm kính.
• Vị trí tiếp giáp giữa kính và khung thép.
• Các đầu mối bơm keo.
• Máng xối và điểm thoát nước.
• Khu vực bản mã và bu lông liên kết.

Thông thường, có thể thực hiện thử nước bằng cách phun nước đều lên toàn bộ bề mặt mái trong một khoảng thời gian nhất định, sau đó kiểm tra phía dưới mái để phát hiện các vị trí rò rỉ và xử lý kịp thời.

Những lỗi cần tránh khi bơm keo silicone

Nhiều sự cố thấm nước trên mái kính không xuất phát từ vật liệu mà do quá trình thi công keo silicone không đúng kỹ thuật. Các lỗi thường gặp gồm:

• Không vệ sinh bề mặt trước khi bơm keo.
• Sử dụng sai loại keo silicone.
• Bơm keo không đều hoặc bị rỗ khí.
• Thi công khi bề mặt còn ẩm hoặc trời mưa.
• Không bố trí khe co giãn đúng thiết kế.
• Đưa công trình vào sử dụng khi keo chưa lưu hóa hoàn toàn.

Những sai sót này có thể làm giảm khả năng bám dính của keo, gây thấm nước, bong tách mối nối và làm tăng chi phí sửa chữa về sau.

Kiểm Tra Chất Lượng Sau Khi Thi Công Mái Canopy

Kiểm tra chất lượng sau thi công là bước cuối cùng trước khi nghiệm thu và đưa mái canopy vào sử dụng. Công tác này nhằm đánh giá mức độ hoàn thiện của công trình, kiểm tra khả năng chịu lực, độ kín nước, hệ thống thoát nước và tính thẩm mỹ theo đúng hồ sơ thiết kế. Việc kiểm tra cần được thực hiện theo từng hạng mục cụ thể, kết hợp đối chiếu với bản vẽ thi công và tiêu chuẩn kỹ thuật để kịp thời phát hiện, khắc phục các sai sót trước khi bàn giao.

Kiểm tra kích thước theo bản vẽ

Sau khi hoàn thành lắp dựng, cần đối chiếu toàn bộ kích thước thực tế với hồ sơ bản vẽ thi công nhằm đảm bảo công trình được triển khai đúng thiết kế. Các nội dung kiểm tra gồm:

• Kích thước tổng thể của mái.
• Chiều vươn và khẩu độ mái.
• Cao độ lắp đặt.
• Tim trục và vị trí cấu kiện.
• Độ dốc của mái.

Nếu phát hiện sai lệch vượt quá dung sai cho phép, cần hiệu chỉnh trước khi thực hiện các bước nghiệm thu tiếp theo.

Kiểm tra liên kết và mối hàn

Liên kết là bộ phận chịu lực quan trọng của mái canopy, vì vậy cần kiểm tra kỹ chất lượng sau khi hoàn thiện. Các hạng mục cần kiểm tra gồm:

• Mối hàn có đầy đủ và đúng quy cách.
• Bu lông được siết đúng lực.
• Bản mã lắp đặt đúng vị trí.
• Thanh treo và điểm neo ổn định.
• Không xuất hiện nứt, cong hoặc biến dạng.

Đối với công trình quy mô lớn, có thể áp dụng các phương pháp kiểm tra không phá hủy để đánh giá chất lượng mối hàn khi cần thiết.

Kiểm tra độ kín nước của mái

Độ kín nước là tiêu chí quan trọng đối với mái kính, mái polycarbonate và các hệ mái lấy sáng ngoài trời. Sau khi hoàn thiện cần kiểm tra toàn bộ các vị trí có nguy cơ thấm nước. Các vị trí cần kiểm tra gồm:

• Khe nối giữa các tấm lợp.
• Keo silicone chống thấm.
• Gioăng cao su.
• Vị trí bu lông xuyên mái.
• Điểm tiếp giáp với tường hoặc kết cấu chính.

Thông thường, việc kiểm tra được thực hiện bằng cách phun nước lên bề mặt mái để đánh giá khả năng chống thấm và phát hiện các vị trí rò rỉ nếu có.

Kiểm tra khả năng thoát nước

Hệ thống thoát nước cần được kiểm tra để đảm bảo nước mưa được dẫn thoát nhanh, không gây đọng nước trên mái hoặc tràn xuống khu vực sử dụng. Các nội dung cần đánh giá gồm:

• Độ dốc thực tế của mái.
• Khả năng thu nước của máng xối.
• Lưu lượng thoát nước qua ống dẫn.
• Hiện tượng đọng nước trên bề mặt.
• Độ kín của các mối nối máng xối.

Nếu phát hiện nước thoát chậm hoặc xuất hiện vùng đọng nước, cần kiểm tra lại cao độ, độ võng kết cấu và hệ thống thoát nước để có biện pháp xử lý kịp thời.

Đánh giá hoàn thiện bề mặt

Bên cạnh các yêu cầu về kỹ thuật, chất lượng hoàn thiện cũng là tiêu chí quan trọng khi nghiệm thu mái canopy. Công trình cần đảm bảo tính thẩm mỹ, đồng đều và không có các khuyết tật ảnh hưởng đến tuổi thọ sử dụng. Các hạng mục cần kiểm tra gồm:

• Bề mặt sơn hoặc lớp mạ bảo vệ.
• Độ sạch của kính hoặc tấm lấy sáng.
• Chất lượng keo silicone hoàn thiện.
• Độ đồng đều của các mối nối.
• Tình trạng trầy xước, cong vênh hoặc móp méo.
• Vệ sinh toàn bộ công trình sau thi công.

Sau khi tất cả các hạng mục đạt yêu cầu, đơn vị thi công sẽ lập biên bản nghiệm thu, hoàn thiện hồ sơ hoàn công và bàn giao công trình cho chủ đầu tư.

Hồ Sơ Hoàn Công Và Bàn Giao Công Trình Mái Canopy

Sau khi hoàn thành thi công và nghiệm thu, đơn vị thi công cần lập đầy đủ hồ sơ hoàn công và thực hiện bàn giao công trình cho chủ đầu tư. Đây là bước xác nhận công trình đã được thi công đúng thiết kế, đáp ứng các yêu cầu kỹ thuật và đủ điều kiện đưa vào khai thác sử dụng. Một bộ hồ sơ hoàn công đầy đủ không chỉ phục vụ công tác nghiệm thu mà còn là tài liệu quan trọng cho việc bảo trì, sửa chữa, cải tạo hoặc mở rộng công trình trong tương lai.

Hồ sơ hoàn công cần chuẩn bị

Hồ sơ hoàn công phản ánh toàn bộ quá trình thi công thực tế của mái canopy, bao gồm các bản vẽ đã được cập nhật theo hiện trạng và các tài liệu kỹ thuật liên quan. Thông thường, hồ sơ hoàn công gồm:

• Bản vẽ hoàn công cập nhật theo thực tế thi công.
• Hồ sơ bản vẽ thiết kế và bản vẽ thi công.
• Biên bản kiểm tra vật liệu đầu vào.
• Chứng chỉ chất lượng vật liệu và phụ kiện.
• Hồ sơ kiểm tra mối hàn, bu lông và liên kết.
• Biên bản thử kín nước (nếu có).
• Nhật ký thi công.
• Hình ảnh quá trình thi công và hoàn thiện.

Toàn bộ hồ sơ cần được sắp xếp khoa học, có đầy đủ chữ ký xác nhận của các bên liên quan để thuận tiện cho việc lưu trữ và tra cứu.

Biên bản nghiệm thu từng hạng mục

Trong quá trình thi công, từng hạng mục cần được nghiệm thu trước khi chuyển sang công đoạn tiếp theo. Điều này giúp kiểm soát chất lượng và phát hiện sớm các sai sót. Các hạng mục thường được nghiệm thu gồm:

• Công tác định vị và lắp đặt bản mã.
• Gia công và lắp dựng khung thép.
• Liên kết hàn và bu lông.
• Lắp đặt vật liệu lợp mái.
• Hệ thống máng xối và thoát nước.
• Công tác chống thấm.
• Sơn bảo vệ hoặc mạ kẽm hoàn thiện.

Sau khi từng hạng mục đạt yêu cầu, các bên sẽ lập biên bản nghiệm thu làm cơ sở cho nghiệm thu tổng thể công trình.

Hồ sơ bàn giao kỹ thuật

Sau khi nghiệm thu hoàn thành, đơn vị thi công tiến hành bàn giao toàn bộ hồ sơ kỹ thuật cho chủ đầu tư hoặc đơn vị quản lý vận hành. Hồ sơ bàn giao thường bao gồm:

• Hồ sơ hoàn công.
• Bản vẽ hoàn công.
• Danh mục vật liệu đã sử dụng.
• Hướng dẫn vận hành và bảo trì.
• Hồ sơ bảo hành công trình.
• Biên bản nghiệm thu và bàn giao.

Việc bàn giao đầy đủ hồ sơ giúp chủ đầu tư dễ dàng quản lý công trình, theo dõi lịch bảo trì và thuận tiện khi cần sửa chữa hoặc thay thế các hạng mục sau này.

Hướng dẫn bảo trì sau khi đưa vào sử dụng

Sau khi bàn giao, mái canopy cần được bảo trì định kỳ để duy trì khả năng chịu lực, chống thấm và tính thẩm mỹ trong suốt thời gian khai thác. Một số nội dung bảo trì cần thực hiện gồm:

• Kiểm tra bu lông, bản mã và mối hàn.
• Kiểm tra lớp sơn bảo vệ hoặc lớp mạ kẽm.
• Vệ sinh kính hoặc tấm polycarbonate.
• Kiểm tra keo silicone và gioăng chống thấm.
• Làm sạch máng xối và hệ thống thoát nước.
• Kiểm tra độ võng và hiện tượng biến dạng của kết cấu.

Tùy theo điều kiện môi trường, nên thực hiện kiểm tra định kỳ 6–12 tháng/lần. Đối với công trình ven biển, khu công nghiệp hoặc khu vực có thời tiết khắc nghiệt, thời gian kiểm tra nên rút ngắn để kịp thời phát hiện dấu hiệu ăn mòn hoặc hư hỏng.

Những Sai Sót Thường Gặp Khi Đọc Bản Vẽ Và Thi Công Mái Canopy

Đọc bản vẽ và triển khai thi công mái canopy là hai công đoạn có mối liên hệ chặt chẽ với nhau. Chỉ một sai sót nhỏ trong việc hiểu bản vẽ hoặc lắp dựng không đúng kỹ thuật cũng có thể dẫn đến sai lệch kích thước, giảm khả năng chịu lực, phát sinh thấm nước hoặc phải tháo dỡ để thi công lại. Để đảm bảo chất lượng công trình, đội ngũ kỹ thuật, xưởng gia công và đơn vị thi công cần thống nhất cách đọc bản vẽ, kiểm tra hiện trạng và tuân thủ đúng trình tự lắp dựng theo hồ sơ thiết kế.

Hiểu sai ký hiệu trên bản vẽ

Bản vẽ thi công mái canopy sử dụng nhiều ký hiệu kỹ thuật để thể hiện cấu kiện, vật liệu, cao độ và phương pháp liên kết. Nếu đọc sai hoặc bỏ sót các ký hiệu này, quá trình gia công và lắp đặt rất dễ xảy ra sai lệch. Một số lỗi thường gặp gồm:

• Nhầm ký hiệu tiết diện thép.
• Đọc sai cao độ lắp đặt.
• Hiểu sai hướng dốc mái.
• Bỏ qua ghi chú kỹ thuật.
• Nhầm vị trí bản mã hoặc bu lông neo.

Để hạn chế sai sót, cần đối chiếu đầy đủ giữa mặt bằng, mặt đứng, mặt cắt và các bản vẽ chi tiết trước khi triển khai thi công.

Gia công không đúng kích thước thiết kế

Gia công cấu kiện sai kích thước là nguyên nhân phổ biến khiến việc lắp dựng gặp nhiều khó khăn, thậm chí phải sản xuất lại cấu kiện. Các sai sót thường gặp gồm:

• Cắt thép sai chiều dài.
• Khoan lỗ bu lông sai vị trí.
• Gia công sai góc cắt.
• Hàn bản mã không đúng kích thước.
• Nhầm mã cấu kiện.

Để tránh tình trạng này, cần kiểm tra bản vẽ gia công, bóc tách kích thước chính xác và đối chiếu với hồ sơ kỹ thuật trước khi đưa cấu kiện vào sản xuất.

Lắp dựng sai trình tự kỹ thuật

Việc lắp dựng không đúng trình tự có thể làm mất ổn định kết cấu tạm thời, gây khó khăn trong quá trình căn chỉnh hoặc ảnh hưởng đến chất lượng công trình. Một số lỗi thường gặp gồm:

• Lắp vật liệu lợp trước khi hoàn thiện khung.
• Hàn cố định khi chưa kiểm tra cao độ.
• Siết bu lông trước khi căn chỉnh tim trục.
• Bỏ qua bước kiểm tra độ thẳng của khung.
• Không lắp đầy đủ hệ giằng tăng cứng.

Quá trình thi công cần thực hiện theo đúng biện pháp đã được phê duyệt và chỉ chuyển sang công đoạn tiếp theo khi hạng mục trước đã đạt yêu cầu.

Bỏ qua kiểm tra trước nghiệm thu

Một số công trình chỉ kiểm tra sau khi hoàn thiện toàn bộ, dẫn đến việc phát hiện lỗi quá muộn và tốn nhiều thời gian khắc phục. Các nội dung cần kiểm tra trước nghiệm thu gồm:

• Kích thước và cao độ lắp đặt.
• Độ võng của kết cấu.
• Chất lượng mối hàn và bu lông.
• Độ kín nước của mái.
• Khả năng thoát nước.
• Chất lượng lớp sơn hoặc lớp mạ bảo vệ.

Việc kiểm tra theo từng giai đoạn sẽ giúp phát hiện sớm sai sót, giảm chi phí sửa chữa và đảm bảo tiến độ thi công.

Thiếu đồng bộ giữa bản vẽ và hiện trạng

Trong thực tế, hiện trạng công trình có thể khác so với hồ sơ thiết kế ban đầu do thay đổi kiến trúc, sai số thi công hoặc cải tạo công trình. Nếu không khảo sát và cập nhật kịp thời, bản vẽ sẽ không còn phù hợp với điều kiện thực tế. Các vấn đề thường gặp gồm:

• Sai lệch kích thước thực tế.
• Cao độ sàn hoặc dầm thay đổi.
• Vị trí cửa và cột không đúng thiết kế.
• Không đủ không gian lắp dựng.
• Thay đổi hệ thống kỹ thuật hiện hữu.

Để hạn chế phát sinh, cần khảo sát kỹ hiện trạng trước khi lập bản vẽ thi công, đồng thời cập nhật các thay đổi vào hồ sơ kỹ thuật trước khi gia công và lắp đặt.

Câu Hỏi Thường Gặp (FAQ)
