Báo Giá Hộ Lan Tôn Sóng Mới Nhất: Gia Công Hộ Lan Mềm 2 Sóng, 3 Sóng Theo Tiêu Chuẩn

Báo giá hộ lan tôn sóng phụ thuộc vào loại hộ lan 2 sóng hay 3 sóng, độ dày tôn, kích thước, lớp mạ kẽm và khối lượng đặt hàng. Việc lựa chọn sản phẩm đúng quy cách kỹ thuật giúp đảm bảo độ bền và khả năng bảo vệ tại các tuyến đường, cầu và khu vực giao thông. Bài viết sẽ cập nhật mức giá tham khảo, quy cách gia công và các tiêu chuẩn cần lưu ý khi lựa chọn hộ lan mềm.

Cấu Tạo Hệ Thống Hộ Lan Tôn Sóng Giao Thông

Hộ lan tôn sóng giao thông là hệ thống gồm nhiều cấu kiện liên kết với nhau, thường được bố trí dọc tuyến đường tại các vị trí cần kiểm soát phương tiện khi xảy ra va chạm. Một hệ hộ lan hoàn chỉnh không chỉ có thanh tôn lượn sóng mà còn gồm cột đỡ, đòn tay hoặc chi tiết đệm, bu lông liên kết, đầu cuối và các bộ phận phản quang tùy theo thiết kế. Cấu tạo cụ thể của hộ lan phải căn cứ vào hồ sơ thiết kế và loại hệ thống được lựa chọn cho công trình. Các thông số như chiều dày tôn, tiết diện cột, bước cột, cao độ lắp đặt, cấu tạo liên kết và lớp bảo vệ bề mặt cần được xác định đồng bộ, không nên thay đổi riêng lẻ từng chi tiết.

Thanh tôn lượn sóng của hộ lan

Thanh tôn lượn sóng là bộ phận chạy liên tục dọc theo hệ hộ lan và là một trong những cấu kiện chính của hệ thống. Thanh thường được chế tạo từ thép tấm, sau đó tạo hình thành biên dạng sóng theo yêu cầu kỹ thuật. Tùy hệ thống, có thể gặp hộ lan dạng 2 sóng, 3 sóng hoặc cấu hình khác được quy định trong thiết kế. Các thông số cần kiểm soát khi sản xuất gồm chiều dài thanh, chiều dày thép, hình dạng tiết diện, vị trí lỗ và khoảng cách giữa các lỗ liên kết. Quá trình gia công cơ bản có thể triển khai theo hướng chuẩn bị thép tấm → cắt theo quy cách → đột hoặc gia công lỗ → tạo hình sóng → kiểm tra kích thước → xử lý bề mặt → kiểm tra thành phẩm. Các thanh liên tiếp phải có khả năng ghép nối đúng với thiết kế. Vì vậy, vị trí lỗ ở hai đầu thanh cần được kiểm soát để khi lắp đặt có thể tạo thành một tuyến hộ lan liên tục. Do sản phẩm thường xuyên làm việc ngoài trời, thanh hộ lan thường được bảo vệ bề mặt theo yêu cầu của dự án, trong đó mạ kẽm nhúng nóng là một phương án phổ biến.

Cột đỡ và hệ liên kết

Cột hộ lan có nhiệm vụ đỡ hệ thanh tôn sóng và truyền tải từ hệ hộ lan xuống nền hoặc kết cấu liên quan theo cấu hình thiết kế. Hình dạng, tiết diện, chiều dài và khoảng cách cột phụ thuộc vào loại hệ hộ lan được sử dụng. Cột có thể được chế tạo từ thép hình hoặc cấu kiện thép theo hồ sơ kỹ thuật. Trên thân cột thường có các vị trí liên kết với đòn tay, thanh sóng hoặc những bộ phận trung gian của hệ thống. Khi gia công cần kiểm soát:

• Chiều dài cột.
• Tiết diện và chiều dày vật liệu.
• Vị trí các lỗ liên kết.
• Khoảng cách tâm lỗ.
• Hình dạng đầu cột theo thiết kế.
• Lớp bảo vệ bề mặt.

Bước cột là thông số quan trọng của toàn hệ thống và phải tuân theo cấu hình đã được thiết kế hoặc thử nghiệm áp dụng cho công trình. Không nên tự ý tăng khoảng cách cột với mục đích giảm số lượng vật liệu vì việc này có thể làm thay đổi đặc tính làm việc của hệ hộ lan. Ngoài cột chính, hệ liên kết còn có thể bao gồm bản đệm, chi tiết trung gian và các cấu kiện đầu cuối tùy từng loại hộ lan.

Gia công đòn tay hộ lan mềm

Gia công đòn tay hộ lan mềm cần được thực hiện đồng bộ với cột và thanh tôn sóng. Đòn tay, còn được gọi theo từng thiết kế là chi tiết đệm hoặc cấu kiện trung gian, được bố trí giữa các thành phần của hệ hộ lan theo cấu tạo cụ thể. Chi tiết này thường được chế tạo từ thép, sau đó cắt, tạo hình và gia công lỗ để phù hợp với vị trí liên kết. Quá trình sản xuất có thể gồm: Cắt phôi → Đột/khoan lỗ → Chấn hoặc tạo hình → Kiểm tra kích thước → Hoàn thiện → Mạ bảo vệ. Khi sản xuất hàng loạt, cần kiểm soát vị trí lỗ và hình dạng giữa các sản phẩm để bảo đảm khả năng lắp ghép. Sử dụng dưỡng hoặc phương án gá phù hợp có thể hỗ trợ duy trì tính đồng đều giữa các lô. Không nên tự ý thay đổi hình dạng hoặc chiều dày của đòn tay so với cấu hình được thiết kế, bởi đây là một bộ phận thuộc hệ thống hộ lan tổng thể.

Gia công tai phản quang hộ lan

Tai phản quang hộ lan hỗ trợ tăng khả năng nhận biết tuyến hộ lan trong điều kiện ánh sáng hạn chế. Bộ phận này thường gồm phần giá hoặc tai bằng kim loại kết hợp với vật liệu phản quang theo thiết kế. Phần tai kim loại có thể được sản xuất từ thép tấm thông qua các công đoạn cắt, đột lỗ và chấn tạo hình. Sau đó cấu kiện được xử lý bề mặt phù hợp trước khi lắp bộ phận phản quang. Khi gia công cần kiểm soát kích thước tai, vị trí lỗ, góc tạo hình và khả năng lắp với hệ hộ lan. Đối với sản phẩm hàng loạt, các chi tiết cần có hình dạng tương đối đồng nhất để thuận tiện khi thi công trên tuyến. Vị trí và hướng của bộ phận phản quang sau lắp đặt cần phù hợp với hồ sơ thiết kế, bảo đảm bề mặt phản quang được bố trí theo hướng cần quan sát. Loại vật liệu phản quang, màu sắc, đặc tính quang học và các yêu cầu kỹ thuật khác cần căn cứ vào quy định và hồ sơ áp dụng cho dự án.

Bu lông, đai ốc và phụ kiện đồng bộ

Bu lông, đai ốc và các phụ kiện liên kết tuy có kích thước nhỏ nhưng ảnh hưởng trực tiếp đến khả năng lắp ráp của toàn bộ hệ thống hộ lan tôn sóng. Một hệ thống có thể sử dụng nhiều loại liên kết tại các vị trí khác nhau như nối hai thanh sóng, liên kết thanh với đòn tay hoặc liên kết đòn tay với cột. Vì vậy, phụ kiện cần được phân loại theo đúng vị trí sử dụng. Khi chuẩn bị phụ kiện cần kiểm tra đường kính – chiều dài – loại đầu bu lông – đai ốc – vòng đệm nếu có – lớp bảo vệ bề mặt – số lượng theo hồ sơ kỹ thuật. Đặc biệt với đơn hàng hộ lan số lượng lớn, nên đóng gói phụ kiện theo từng nhóm hoặc theo số lượng cấu kiện tương ứng. Việc này giúp đội thi công dễ kiểm đếm và hạn chế thiếu bu lông trong quá trình lắp đặt. Ngoài các cấu kiện chính trên, một hệ hộ lan hoàn chỉnh còn có thể sử dụng đầu hộ lan, đoạn chuyển tiếp, chi tiết đầu cuối và những phụ kiện chuyên dụng khác tùy cấu hình của dự án. Các bộ phận này cần tương thích với hệ thanh, cột và liên kết đang sử dụng.

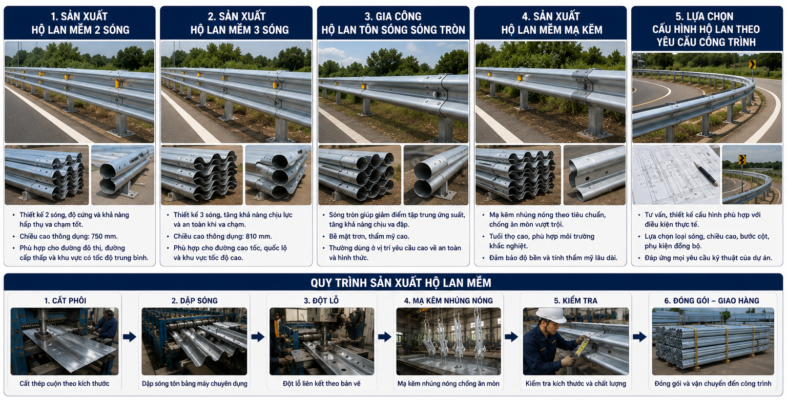

Các Loại Hộ Lan Mềm Được Sản Xuất Phổ Biến

Hộ lan mềm được sản xuất với nhiều dạng cấu hình để đáp ứng yêu cầu của từng tuyến đường và vị trí lắp đặt. Trong đó, hộ lan tôn sóng 2 sóng và 3 sóng là những dạng thường gặp, kết hợp với hệ cột, đòn tay, bu lông và các phụ kiện tương ứng để tạo thành một hệ thống hoàn chỉnh. Việc lựa chọn loại hộ lan không nên chỉ dựa vào giá thành hoặc hình dạng thanh tôn. Cấu hình cần căn cứ vào hồ sơ thiết kế, điều kiện tuyến, vị trí lắp đặt và yêu cầu kỹ thuật của dự án. Khi sản xuất, thanh sóng và các phụ kiện cũng cần được gia công đồng bộ để bảo đảm khả năng lắp ghép tại công trình.

Sản xuất hộ lan mềm 2 sóng

Hộ lan mềm 2 sóng sử dụng thanh thép được tạo hình với tiết diện đặc trưng gồm hai phần sóng chính. Đây là dạng hộ lan tôn sóng được sử dụng trong nhiều công trình giao thông đường bộ. Quá trình sản xuất bắt đầu từ thép tấm có chủng loại và chiều dày theo yêu cầu. Phôi thép được cắt theo kích thước, gia công hệ lỗ và tạo hình bằng thiết bị phù hợp để hình thành biên dạng sóng. Quy trình cơ bản có thể thực hiện theo thứ tự: Chuẩn bị thép tấm → Cắt phôi → Gia công lỗ → Tạo hình 2 sóng → Kiểm tra kích thước → Xử lý bề mặt → Kiểm tra thành phẩm. Một trong những điểm cần kiểm soát khi sản xuất hàng loạt là vị trí các lỗ liên kết. Hai thanh hộ lan liên tiếp phải có khả năng ghép nối đúng với cấu hình thiết kế, đồng thời tương thích với hệ cột và các chi tiết trung gian. Ngoài thanh tôn, một bộ hộ lan 2 sóng còn cần cột, đòn tay hoặc chi tiết đệm theo thiết kế, bu lông, đai ốc và các phụ kiện liên quan. Vì vậy, báo giá và sản xuất nên được thực hiện theo cả hệ thay vì chỉ xem xét riêng thanh sóng.

Sản xuất hộ lan mềm 3 sóng

Hộ lan mềm 3 sóng sử dụng thanh tôn có biên dạng ba sóng và thường có hình học khác đáng kể so với loại 2 sóng. Do đó, khuôn tạo hình, hệ lỗ, cấu kiện đỡ và phụ kiện liên kết cũng phải phù hợp với cấu hình 3 sóng được thiết kế. Trong quá trình sản xuất cần kiểm soát chiều dài thanh, chiều dày vật liệu, hình dạng tiết diện, khoảng cách lỗ và chất lượng bề mặt. Đối với đơn hàng số lượng lớn, xưởng có thể kiểm tra kỹ sản phẩm đầu tiên trước khi triển khai hàng loạt. Những thông số đã xác nhận cần được duy trì ổn định trong toàn bộ lô sản xuất. Hệ 3 sóng không nên được hiểu đơn giản là thay thanh 2 sóng bằng thanh 3 sóng trên cùng hệ cột. Toàn bộ cấu hình gồm thanh, cột, chi tiết đệm, liên kết và đầu cuối phải tương thích với hệ thống được thiết kế. Việc quyết định sử dụng hộ lan 2 sóng hay 3 sóng cần dựa trên thiết kế an toàn của tuyến và yêu cầu của dự án, không nên chỉ lựa chọn dựa trên mức giá của thanh tôn.

Gia công hộ lan tôn sóng sóng tròn

Gia công hộ lan tôn sóng sóng tròn cần kiểm soát chính xác biên dạng của thanh sau khi tạo hình. Tùy cách gọi trong hồ sơ hoặc thị trường, thuật ngữ “sóng tròn” có thể được dùng để mô tả hình dạng phần lượn sóng của sản phẩm; vì vậy khi đặt hàng nên xác định bằng bản vẽ hoặc thông số cụ thể thay vì chỉ dựa vào tên gọi. Thép tấm sau khi chuẩn bị được đưa qua công đoạn tạo hình bằng khuôn hoặc dây chuyền phù hợp. Yêu cầu quan trọng là tiết diện sau gia công phải tương đối đồng đều dọc theo chiều dài thanh và phù hợp với mẫu hoặc bản vẽ được duyệt. Các yếu tố cần kiểm soát gồm:

• Chiều rộng phôi.
• Chiều dày thép.
• Chiều dài thành phẩm.
• Hình dạng tiết diện.
• Vị trí và kích thước lỗ.
• Khoảng cách giữa các lỗ.
• Khả năng ghép nối giữa hai thanh.
• Tình trạng bề mặt sau tạo hình.

Với đơn hàng sản xuất theo mẫu, xưởng cần đo và xác định lại các thông số của mẫu trước khi triển khai khuôn hoặc phương án tạo hình. Nếu cần sản xuất lại trong tương lai, bản vẽ và thông số đã xác nhận nên được lưu để duy trì cùng quy cách.

Sản xuất hộ lan mềm mạ kẽm

Hộ lan mềm mạ kẽm phù hợp với đặc điểm sử dụng ngoài trời của hệ thống hộ lan. Lớp kẽm có nhiệm vụ bảo vệ nền thép trước tác động của môi trường và hạn chế quá trình ăn mòn trong thời gian sử dụng. Đối với sản phẩm mạ kẽm nhúng nóng, các công đoạn tạo hình, gia công lỗ và những thao tác cơ khí cần thiết thường được hoàn thành trước khi chuyển sang quy trình mạ. Trình tự có thể tổ chức theo hướng: Gia công thanh sóng → Kiểm tra kích thước → Chuẩn bị bề mặt → Mạ kẽm nhúng nóng → Kiểm tra lớp phủ → Phân loại → Đóng gói. Không chỉ thanh tôn sóng mà cột, đòn tay và các cấu kiện thép liên quan cũng cần có phương án bảo vệ bề mặt phù hợp với yêu cầu của hệ thống. Sau mạ cần kiểm tra bề mặt, đặc biệt tại các lỗ liên kết và khu vực cần lắp ghép. Kẽm dư tại những vị trí này có thể gây khó khăn khi lắp bu lông nếu không được kiểm soát phù hợp. Chiều dày và chất lượng lớp mạ phải được đối chiếu với tiêu chuẩn, chỉ dẫn kỹ thuật và hồ sơ áp dụng cho dự án, thay vì mặc định một thông số cho tất cả sản phẩm hộ lan.

Lựa chọn cấu hình hộ lan theo yêu cầu công trình

Lựa chọn cấu hình hộ lan mềm là vấn đề của cả hệ thống, không phải chỉ lựa chọn thanh 2 sóng hay 3 sóng. Các thành phần phải được xác định đồng bộ để phù hợp với phương án thiết kế. Một cấu hình có thể liên quan đến: Loại thanh sóng → Chiều dày → Cột → Bước cột → Đòn tay/chi tiết đệm → Cao độ lắp đặt → Bu lông → Đầu cuối → Đoạn chuyển tiếp → Bộ phận phản quang. Đối với tuyến đường có nhiều điều kiện khác nhau, một dự án cũng có thể sử dụng nhiều cấu hình hộ lan tại những vị trí riêng biệt. Vì vậy, trước khi đặt sản xuất số lượng lớn cần bóc tách đúng mã và số lượng của từng loại. Khi gửi yêu cầu đến xưởng gia công hộ lan tôn sóng, nên cung cấp bản vẽ hoặc thông số kỹ thuật, loại hộ lan, chiều dày vật liệu, chiều dài thanh, số lượng, yêu cầu mạ và danh mục phụ kiện. Với sản phẩm phi tiêu chuẩn, bản vẽ chi tiết đặc biệt quan trọng để tránh nhầm lẫn về cách gọi trên thị trường.

Tiêu Chuẩn Kỹ Thuật Hộ Lan Tôn Sóng Cần Đáp Ứng

Tiêu chuẩn kỹ thuật hộ lan tôn sóng cần được xác định dựa trên hồ sơ thiết kế, chỉ dẫn kỹ thuật, quy chuẩn và tiêu chuẩn được viện dẫn cụ thể trong từng dự án. Khi sản xuất hộ lan mềm, không nên chỉ kiểm tra hình thức thanh tôn mà cần đánh giá đồng bộ vật liệu, kích thước, cấu tạo thanh sóng, cột, chi tiết đệm, bu lông, lớp bảo vệ bề mặt và khả năng lắp ráp của toàn hệ thống. Đặc biệt, không nên sử dụng TCVN 8791:2011 làm căn cứ trực tiếp cho việc chế tạo hộ lan tôn sóng, bởi phạm vi của tiêu chuẩn này là vật liệu kẻ đường phản quang nhiệt dẻo.

Phạm vi tiêu chuẩn áp dụng cho hộ lan tôn sóng

Hộ lan mềm là một hệ thống an toàn giao thông gồm nhiều cấu kiện làm việc đồng bộ. Vì vậy, khi xác định yêu cầu sản xuất cần kiểm tra chính xác bộ hồ sơ kỹ thuật mà dự án đang áp dụng. Các yêu cầu có thể liên quan đến loại hộ lan, cấu hình thanh sóng, cột đỡ, khoảng cách cột, chi tiết trung gian, đầu cuối, bu lông và phương pháp bảo vệ chống ăn mòn. Trước khi đưa vào sản xuất hàng loạt, đơn vị gia công nên đối chiếu: Bản vẽ được duyệt → Chỉ dẫn kỹ thuật → Quy chuẩn/tiêu chuẩn được viện dẫn → Yêu cầu vật liệu → Yêu cầu lớp phủ → Tiêu chí kiểm tra và nghiệm thu. Cách làm này giúp tránh trường hợp sử dụng một tiêu chuẩn không đúng phạm vi hoặc lấy thông số của hệ hộ lan này áp dụng cho một cấu hình hộ lan khác.

Yêu cầu đối với vật liệu chế tạo

Vật liệu là một trong những nội dung cần được kiểm soát ngay từ đầu khi sản xuất hộ lan tôn sóng. Thép sử dụng cho thanh sóng, cột, đòn tay hoặc chi tiết đệm phải phù hợp với yêu cầu trong hồ sơ dự án. Các thông tin cần kiểm tra bao gồm chủng loại thép, chiều dày, kích thước phôi và các yêu cầu cơ lý nếu được quy định. Đối với sản xuất hàng loạt, vật liệu đầu vào nên được quản lý theo từng lô. Trường hợp dự án yêu cầu chứng từ hoặc tài liệu chất lượng vật liệu, hồ sơ tương ứng cần được kiểm tra trước khi đưa thép vào sản xuất. Không nên tự ý giảm chiều dày hoặc thay đổi loại thép để giảm giá thành. Việc thay đổi vật liệu có thể ảnh hưởng đến đặc tính của hệ hộ lan và cần được xử lý theo quy trình kỹ thuật của dự án.

Yêu cầu hình dạng và kích thước cấu kiện

Thanh hộ lan cần được tạo hình đúng biên dạng quy định trong bản vẽ. Đối với hộ lan 2 sóng và hộ lan 3 sóng, hình dạng tiết diện, chiều dài, chiều dày và hệ lỗ liên kết có sự khác nhau nên phải được kiểm soát riêng. Trong quá trình sản xuất cần kiểm tra các thông số như:

• Chiều dài thanh hộ lan.
• Chiều rộng và hình dạng tiết diện.
• Chiều dày vật liệu.
• Vị trí lỗ liên kết.
• Khoảng cách tâm lỗ.
• Kích thước cột.
• Chi tiết đệm hoặc đòn tay.
• Khả năng ghép nối giữa các cấu kiện.

Đối với sản phẩm hàng loạt, nên kiểm tra kỹ sản phẩm đầu tiên trước khi triển khai cả lô. Các thanh sau khi tạo hình cũng cần được kiểm tra định kỳ để phát hiện sớm sai lệch do khuôn, thiết bị hoặc vật liệu. Ngoài từng cấu kiện riêng biệt, khả năng lắp ráp giữa thanh sóng, cột và phụ kiện cũng cần được kiểm tra. Một chi tiết có kích thước riêng đạt yêu cầu nhưng không tương thích với các thành phần còn lại vẫn có thể gây khó khăn khi thi công.

Yêu cầu đối với lớp bảo vệ bề mặt

Hộ lan được lắp đặt ngoài trời nên bảo vệ chống ăn mòn là một nội dung quan trọng. Mạ kẽm nhúng nóng hộ lan tôn sóng là phương án thường được sử dụng cho thanh sóng, cột và nhiều chi tiết thép liên quan. Trước khi mạ, các công đoạn tạo hình và gia công lỗ cần được hoàn thiện theo quy trình sản xuất. Sau mạ, bề mặt được kiểm tra để phát hiện những khu vực không đáp ứng yêu cầu hoặc gây ảnh hưởng đến việc lắp ghép. Quy trình có thể tổ chức theo hướng: Gia công cấu kiện → Kiểm tra kích thước → Chuẩn bị bề mặt → Mạ kẽm → Kiểm tra lớp phủ → Kiểm tra vị trí lỗ → Phân loại thành phẩm. Chiều dày lớp mạ và phương pháp kiểm tra không nên tự đặt một con số chung cho tất cả hộ lan. Cần đối chiếu với tiêu chuẩn về lớp phủ và yêu cầu kỹ thuật được dự án viện dẫn. Đặc biệt, lớp kẽm dư tại lỗ bu lông hoặc bề mặt cần lắp ghép phải được kiểm soát để không gây cản trở quá trình thi công.

Kiểm tra sản phẩm trước khi đưa vào sử dụng

Trước khi hộ lan được xuất xưởng và đưa đến công trình, cần kiểm tra đồng bộ cả cấu kiện chính và phụ kiện. Đối với thanh tôn sóng, cần đối chiếu kích thước, biên dạng, chiều dày, vị trí lỗ và tình trạng bề mặt. Cột và đòn tay cần được kiểm tra khả năng tương thích với thanh hộ lan. Bu lông, đai ốc và các phụ kiện cũng phải được phân loại đúng theo từng vị trí liên kết. Với những đơn hàng số lượng lớn, phụ kiện nên được đóng gói và đánh mã theo từng nhóm để thuận tiện cho kiểm đếm tại công trường. Quy trình kiểm tra có thể thực hiện theo thứ tự: Kiểm tra vật liệu → Kiểm tra thanh sóng → Kiểm tra cột và đòn tay → Kiểm tra lỗ liên kết → Kiểm tra lớp mạ → Lắp thử khi cần → Kiểm đếm phụ kiện → Đóng gói → Xuất xưởng. Nếu dự án có yêu cầu hồ sơ chất lượng, kết quả kiểm tra vật liệu, kích thước và lớp phủ cần được quản lý theo từng lô sản xuất để phục vụ nghiệm thu.

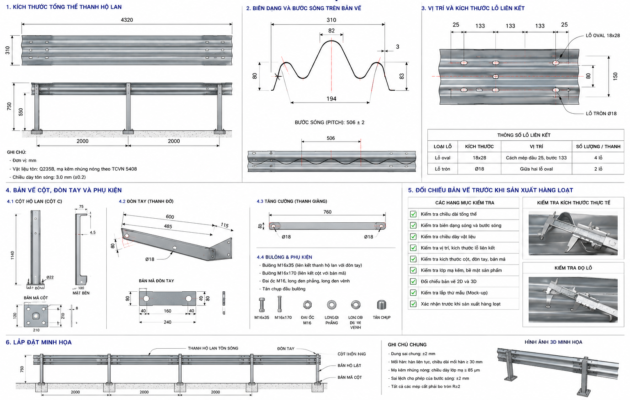

Bản Vẽ Gia Công Hộ Lan Tôn Sóng

Bản vẽ gia công hộ lan tôn sóng là tài liệu kỹ thuật quan trọng trước khi đưa thanh hộ lan, cột đỡ, đòn tay và các phụ kiện vào sản xuất. Bản vẽ cần thể hiện rõ kích thước tổng thể, biên dạng sóng, chiều dày vật liệu, hệ thống lỗ liên kết và mối quan hệ lắp ghép giữa các cấu kiện. Đối với đơn hàng số lượng lớn, việc kiểm tra và thống nhất bản vẽ trước khi sản xuất giúp hạn chế tình trạng sai vị trí lỗ, sai biên dạng hoặc các cấu kiện không tương thích khi lắp đặt tại công trình.

Kích thước tổng thể thanh hộ lan

Kích thước tổng thể là nhóm thông tin đầu tiên cần thể hiện trên bản vẽ hộ lan tôn sóng. Các thông số này giúp xưởng xác định kích thước phôi, phương án cắt và thiết bị tạo hình phù hợp. Tùy cấu hình hộ lan, bản vẽ cần thể hiện các thông số như:

• Chiều dài tổng thể của thanh.
• Chiều rộng thanh sau tạo hình.
• Chiều dày thép.
• Kích thước phần đầu và cuối thanh.
• Chiều dài vùng chồng nối.
• Kích thước các mép và vị trí đặc biệt.
• Dung sai theo yêu cầu kỹ thuật.

Kích thước cần được ghi rõ bằng đơn vị thống nhất và tránh để các thông số quan trọng phải suy đoán từ tỷ lệ bản vẽ. Đối với thanh hộ lan được sản xuất hàng loạt, chiều dài và chiều dày vật liệu phải được kiểm soát ngay từ khâu chuẩn bị phôi. Sai lệch ở bước này có thể tiếp tục ảnh hưởng đến tạo hình và khả năng ghép nối sau đó.

Biên dạng và bước sóng trên bản vẽ

Biên dạng là đặc điểm quan trọng của thanh hộ lan. Với hộ lan 2 sóng, hộ lan 3 sóng hoặc cấu hình riêng, bản vẽ cần thể hiện mặt cắt ngang để xác định chính xác hình dạng sau khi tạo hình. Các thông số trên mặt cắt có thể bao gồm chiều cao tổng thể của biên dạng, khoảng cách giữa các phần sóng, bán kính hoặc hình dạng vùng chuyển tiếp và kích thước mép thanh theo thiết kế. Không nên chỉ ghi chung “hộ lan 2 sóng” hoặc “hộ lan 3 sóng” rồi để xưởng tự lựa chọn biên dạng. Những sản phẩm có tên gọi tương tự vẫn có thể khác nhau về kích thước hoặc cấu hình kỹ thuật. Biên dạng trên bản vẽ cũng là cơ sở để chuẩn bị khuôn hoặc điều chỉnh dây chuyền tạo hình. Với sản xuất hàng loạt, sản phẩm đầu tiên cần được đối chiếu mặt cắt trước khi tiếp tục triển khai cả lô. Sau tạo hình, cần kiểm tra để phát hiện tình trạng thanh bị xoắn, cong hoặc biên dạng không đồng đều dọc chiều dài.

Vị trí và kích thước lỗ liên kết

Hệ thống lỗ trên thanh hộ lan phục vụ liên kết giữa các thanh với nhau và kết nối thanh với cột, đòn tay hoặc các bộ phận khác của hệ thống. Trên bản vẽ cần thể hiện rõ: Đường kính/kích thước lỗ → Hình dạng lỗ → Khoảng cách tâm → Khoảng cách đến mép → Số lượng → Vị trí theo chiều dài thanh. Nếu sử dụng lỗ dài hoặc lỗ có hình dạng đặc biệt, kích thước theo cả hai phương cần được ghi đầy đủ. Vị trí lỗ cần tương thích với hệ phụ kiện. Một thanh có hình dạng đúng nhưng lỗ bị lệch vẫn có thể khiến bu lông không lắp được hoặc gây khó khăn khi ghép hai thanh trên công trường. Đối với sản xuất hàng loạt, có thể sử dụng khuôn, dưỡng hoặc thiết bị gia công phù hợp để duy trì vị trí lỗ đồng đều. Sau công đoạn đột hoặc khoan cần kiểm tra sản phẩm trước khi chuyển sang bước tiếp theo.

Bản vẽ cột, đòn tay và phụ kiện

Bản vẽ gia công hộ lan tôn sóng không nên chỉ có thanh sóng. Hệ thống cần được triển khai đồng bộ với cột, đòn tay hoặc chi tiết đệm và các phụ kiện liên kết tương ứng. Bản vẽ cột cần thể hiện chiều dài, tiết diện, chiều dày vật liệu và hệ lỗ. Nếu có nhiều loại cột cho các vị trí khác nhau, từng loại nên được cấp mã riêng. Đối với đòn tay hoặc chi tiết trung gian, cần thể hiện kích thước phôi, hình dạng sau chấn/tạo hình và các lỗ dùng để liên kết với cột và thanh hộ lan. Bu lông, đai ốc và phụ kiện cần có bảng thống kê tương ứng với từng vị trí lắp. Những thông tin quan trọng như quy cách, chiều dài, số lượng và yêu cầu lớp bảo vệ cần được ghi theo hồ sơ kỹ thuật. Ngoài ra, hồ sơ bản vẽ có thể cần thể hiện các cấu kiện đầu cuối, đoạn chuyển tiếp, bộ phận phản quang hoặc những chi tiết đặc biệt khác tùy cấu hình hộ lan của công trình.

Đối chiếu bản vẽ trước khi sản xuất hàng loạt

Trước khi sản xuất hộ lan tôn sóng hàng loạt, bộ phận kỹ thuật và sản xuất cần kiểm tra lại toàn bộ bản vẽ. Đây là bước quan trọng để hạn chế một sai sót nhỏ bị lặp lại trên hàng trăm thanh hoặc phụ kiện. Các nội dung cần đối chiếu gồm: Loại hộ lan → Mác và chiều dày thép → Kích thước thanh → Biên dạng → Hệ lỗ → Cột → Đòn tay → Bu lông, phụ kiện → Xử lý bề mặt → Số lượng. Sau đó có thể sản xuất sản phẩm đầu tiên để kiểm tra thực tế. Thanh mẫu cần được đối chiếu với bản vẽ về kích thước, hình dạng và hệ lỗ, đồng thời kiểm tra khả năng lắp ghép với cột và phụ kiện tương ứng. Khi mẫu đáp ứng yêu cầu mới chuyển sang sản xuất theo lô. Trong quá trình sản xuất vẫn cần kiểm tra định kỳ để phát hiện sai lệch do thiết bị, khuôn hoặc quá trình tạo hình.

Trọng Lượng 1m Hộ Lan Tôn Sóng Được Xác Định Như Thế Nào?

Trọng lượng 1m hộ lan tôn sóng không có một giá trị cố định cho mọi sản phẩm. Khối lượng phụ thuộc chủ yếu vào chiều dày thép, chiều rộng phôi trước khi tạo hình, biên dạng thanh và quy cách cụ thể của loại hộ lan 2 sóng hoặc 3 sóng. Vì vậy, khi lập dự toán vật tư hoặc nghiệm thu, cần xác định đúng quy cách sản phẩm trước khi quy đổi sang kg/m. Về nguyên tắc, trọng lượng lý thuyết có thể được xác định từ thể tích thép × khối lượng riêng của thép. Đối với thép carbon thông dụng, khi tính toán thường sử dụng khối lượng riêng khoảng 7.850 kg/m³.

Ảnh hưởng của chiều dày tôn đến trọng lượng

Chiều dày thép là một trong những yếu tố ảnh hưởng trực tiếp nhất đến trọng lượng hộ lan tôn sóng. Khi các thông số khác giữ nguyên, thanh có chiều dày lớn hơn sẽ sử dụng nhiều thép hơn và có khối lượng trên mỗi mét lớn hơn. Có thể hiểu đơn giản: Chiều dày tăng → Lượng thép tăng → Trọng lượng kg/m tăng. Ví dụ, hai thanh hộ lan có cùng chiều dài và cùng biên dạng nhưng sử dụng thép với chiều dày khác nhau sẽ có khối lượng khác nhau tương ứng. Khi đặt hàng cần xác định rõ chiều dày được yêu cầu trên bản vẽ hoặc hồ sơ kỹ thuật. Không nên chỉ sử dụng tên gọi “hộ lan 2 sóng” hoặc “hộ lan 3 sóng” để xác định trọng lượng vì cùng một dạng sóng có thể được sản xuất với nhiều quy cách vật liệu khác nhau. Đối với nghiệm thu, chiều dày thực tế cũng cần được kiểm tra theo phương pháp và dung sai được hồ sơ dự án quy định.

Ảnh hưởng của biên dạng sóng

Biên dạng sóng ảnh hưởng đến lượng vật liệu cần sử dụng để tạo ra một mét chiều dài thành phẩm. Khi thép tấm được tạo thành dạng lượn sóng, chiều rộng khai triển của phôi không giống với chiều rộng nhìn trực diện của thanh sau tạo hình. Do đó, không nên lấy chiều rộng thành phẩm × chiều dày × chiều dài để tính trực tiếp nếu chiều rộng đó không phải chiều rộng khai triển của phôi. Đối với hộ lan 2 sóng và 3 sóng, biên dạng khác nhau dẫn đến chiều rộng phôi và lượng thép trên mỗi mét khác nhau. Khi cần xác định chính xác, nên căn cứ vào:

• Bản vẽ mặt cắt thanh hộ lan.
• Chiều rộng phôi thép.
• Chiều dày thép.
• Chiều dài thanh.
• Các phần cắt bỏ hoặc gia công đặc biệt.
• Quy cách sản phẩm của nhà sản xuất.

Vì vậy, hai thanh có cùng chiều dài 4 m nhưng khác biên dạng hoặc chiều rộng phôi không nhất thiết có cùng trọng lượng.

Cách xác định trọng lượng theo quy cách sản phẩm

Đối với thanh được sản xuất từ thép tấm có chiều rộng khai triển xác định, có thể ước tính khối lượng lý thuyết trước tạo hình theo công thức: Khối lượng (kg) ≈ Chiều dài (m) × Chiều rộng phôi (m) × Chiều dày (m) × 7.850 (kg/m³). Nếu cần xác định trọng lượng 1m hộ lan tôn sóng, chiều dài được lấy bằng 1 m. Ví dụ minh họa, giả sử phôi thép có chiều rộng 0,50 m và chiều dày 3 mm: 1 × 0,50 × 0,003 × 7.850 ≈ 11,78 kg/m. Nếu cùng chiều rộng phôi nhưng tăng chiều dày lên 4 mm: 1 × 0,50 × 0,004 × 7.850 ≈ 15,70 kg/m. Các con số trên chỉ minh họa cách tính, không phải trọng lượng tiêu chuẩn của một mẫu hộ lan cụ thể. Muốn xác định khối lượng thực tế của hộ lan 2 sóng hoặc 3 sóng cần sử dụng đúng chiều rộng phôi và chiều dày của sản phẩm đang đặt hàng. Với thanh có lỗ, phần vật liệu bị đột bỏ làm khối lượng thực tế giảm nhẹ so với phép tính tấm nguyên. Lớp mạ kẽm sau hoàn thiện lại làm khối lượng tăng thêm. Do đó, khối lượng cân thực tế và khối lượng lý thuyết có thể có chênh lệch.

Kiểm tra khối lượng thực tế khi nghiệm thu

Trong quá trình nghiệm thu, khối lượng hộ lan tôn sóng thực tế có thể được kiểm tra bằng cách cân sản phẩm và đối chiếu với quy cách đã được phê duyệt. Đối với một thanh, có thể quy đổi: Trọng lượng 1m = Khối lượng thực tế của thanh / Chiều dài thực tế của thanh. Ví dụ, một thanh dài 4 m có khối lượng thực tế 48 kg thì khối lượng quy đổi là: 48 / 4 = 12 kg/m. Tuy nhiên, chỉ kiểm tra kg/m chưa đủ để kết luận sản phẩm phù hợp. Cần kết hợp kiểm tra chiều dày – kích thước – biên dạng – hệ lỗ – chiều dài – lớp mạ – quy cách vật liệu theo hồ sơ kỹ thuật. Đối với lô hàng lớn, có thể lựa chọn mẫu theo phương án kiểm tra được quy định trong hồ sơ nghiệm thu. Kết quả cân cần sử dụng thiết bị có phạm vi và độ chính xác phù hợp. Cũng cần thống nhất rõ khối lượng đang được đề cập là thanh thép trước mạ hay thành phẩm sau mạ, có bao gồm bu lông và phụ kiện hay chỉ tính riêng thanh tôn sóng. Đây là điểm dễ gây chênh lệch khi đối chiếu giữa bảng khối lượng, báo giá và hàng giao thực tế.

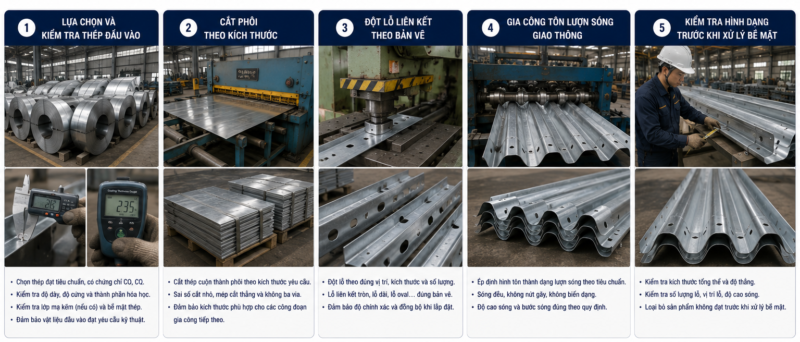

Công Nghệ Sản Xuất Hộ Lan Mềm

Công nghệ sản xuất hộ lan mềm cần bảo đảm sự đồng bộ từ khâu lựa chọn thép, cắt phôi, gia công lỗ đến tạo hình thanh tôn lượn sóng và kiểm tra trước khi xử lý bề mặt. Với hộ lan 2 sóng, 3 sóng hoặc các cấu hình riêng, thông số sản xuất phải căn cứ vào bản vẽ và yêu cầu kỹ thuật của từng dự án. Khi sản xuất số lượng lớn, kiểm soát ngay từ đầu giúp hạn chế sai lệch lặp lại trên cả lô. Quy trình cơ bản có thể triển khai theo hướng kiểm tra thép → cắt phôi → đột lỗ → tạo hình sóng → kiểm tra kích thước và biên dạng → xử lý bề mặt → kiểm tra thành phẩm.

Lựa chọn và kiểm tra thép đầu vào

Thép tấm là nguyên liệu chính để sản xuất thanh hộ lan tôn sóng. Chủng loại và quy cách thép cần được lựa chọn theo hồ sơ thiết kế, chỉ dẫn kỹ thuật và tiêu chuẩn được dự án áp dụng. Trước khi đưa vào dây chuyền sản xuất, vật liệu cần được kiểm tra các thông tin như:

• Chủng loại và mác thép theo yêu cầu.
• Chiều dày tấm.
• Chiều rộng và kích thước phôi.
• Tình trạng bề mặt.
• Độ phẳng của vật liệu.
• Hồ sơ vật liệu nếu dự án yêu cầu.

Chiều dày là thông số cần kiểm soát chặt chẽ bởi nó liên quan trực tiếp đến khối lượng và đặc tính của thanh hộ lan. Không nên tự ý sử dụng thép mỏng hơn so với quy cách được phê duyệt nhằm giảm chi phí. Với đơn hàng lớn, vật liệu có thể được quản lý theo từng lô để thuận tiện cho việc đối chiếu và truy xuất trong quá trình kiểm tra chất lượng.

Cắt phôi theo kích thước

Sau khi vật liệu đầu vào được xác nhận, thép được cắt thành phôi theo kích thước cần thiết để chuẩn bị cho các công đoạn tiếp theo. Kích thước phôi cần căn cứ vào bản vẽ khai triển và biên dạng thanh sau tạo hình. Đặc biệt, chiều rộng phôi không nên được xác định đơn giản bằng chiều rộng nhìn trực diện của thanh hộ lan sau khi đã tạo sóng. Quá trình cắt cần kiểm soát chiều dài, chiều rộng và tình trạng mép cắt. Các mép có bavia hoặc khuyết tật ảnh hưởng đến công đoạn tiếp theo cần được xử lý phù hợp. Với sản xuất hàng loạt, việc tối ưu sơ đồ cắt giúp giảm lượng thép thừa và duy trì quy cách phôi đồng đều giữa các thanh. Sau khi cắt, phôi có thể được phân loại theo mã sản phẩm. Nếu cùng một dự án sử dụng cả hộ lan 2 sóng và 3 sóng hoặc nhiều chiều dày khác nhau, việc đánh dấu rõ từng nhóm giúp hạn chế đưa nhầm phôi vào dây chuyền.

Đột lỗ liên kết theo bản vẽ

Các lỗ trên thanh hộ lan được sử dụng để nối các thanh với nhau và liên kết thanh với cột, đòn tay hoặc chi tiết trung gian. Vì vậy, gia công lỗ hộ lan phải bám sát bản vẽ. Trước khi đột cần xác định: Hình dạng lỗ → Kích thước lỗ → Khoảng cách tâm → Khoảng cách đến mép → Số lượng → Vị trí trên thanh. Tùy cấu hình, thanh có thể sử dụng lỗ tròn, lỗ dài hoặc dạng lỗ được chỉ định riêng. Khuôn và thiết bị gia công cần phù hợp với yêu cầu này. Đối với dây chuyền sản xuất số lượng lớn, vị trí lỗ cần được thiết lập và kiểm tra trước khi chạy cả lô. Sản phẩm đầu tiên nên được đo lại khoảng cách tâm và thử đối chiếu với cấu kiện liên kết tương ứng. Sau đột, cần kiểm tra bavia, biến dạng quanh lỗ và các sai lệch có thể ảnh hưởng đến việc lắp bu lông.

Gia công tôn lượn sóng giao thông

Gia công tôn lượn sóng giao thông là công đoạn tạo biên dạng đặc trưng cho thanh hộ lan. Phôi sau khi chuẩn bị được đưa qua hệ thống tạo hình hoặc khuôn phù hợp với loại sản phẩm cần sản xuất. Với hộ lan 2 sóng và hộ lan 3 sóng, hình dạng mặt cắt khác nhau nên hệ thống tạo hình cũng phải tương ứng với từng loại. Trong quá trình tạo hình cần kiểm soát:

• Chiều rộng sau tạo hình.
• Hình dạng các phần sóng.
• Độ đồng đều của biên dạng.
• Độ thẳng theo chiều dài.
• Tình trạng cong hoặc xoắn.
• Vị trí hệ lỗ sau tạo hình.
• Mép thanh.
• Khả năng ghép nối giữa các thanh.

Thiết bị cần được điều chỉnh để tạo hình ổn định mà không gây ra các biến dạng ngoài yêu cầu hoặc ảnh hưởng không phù hợp đến bề mặt vật liệu. Đối với đơn hàng hàng loạt, thanh đầu tiên sau tạo hình cần được đối chiếu với mặt cắt trên bản vẽ. Sau khi xác nhận mới tiếp tục sản xuất, đồng thời duy trì kiểm tra trong suốt quá trình chạy máy.

Kiểm tra hình dạng trước khi xử lý bề mặt

Trước khi chuyển thanh hộ lan sang mạ kẽm nhúng nóng hoặc phương án xử lý bề mặt khác, cần tiến hành kiểm tra hình học và khả năng lắp ráp. Đây là thời điểm thuận lợi để xử lý sai lệch vì sản phẩm chưa có lớp phủ bảo vệ. Các nội dung kiểm tra có thể gồm: Chiều dài → Chiều dày → Biên dạng sóng → Chiều rộng → Vị trí lỗ → Khoảng cách tâm lỗ → Độ thẳng → Tình trạng mép → Khả năng ghép nối. Ngoài kiểm tra từng thanh riêng biệt, nên thử ghép các thanh tại vị trí chồng nối và đối chiếu với cột, đòn tay hoặc phụ kiện tương ứng khi cần thiết. Qua đó có thể phát hiện sớm tình trạng lỗ không trùng hoặc cấu kiện không tương thích. Sản phẩm không đạt cần được tách riêng để hiệu chỉnh hoặc xử lý trước khi chuyển sang mạ. Việc sửa bằng cắt, khoan hoặc hàn sau khi đã hoàn thiện lớp mạ thường phức tạp hơn và có thể làm ảnh hưởng đến khả năng bảo vệ chống ăn mòn. Với sản xuất hàng loạt, nên quản lý sản phẩm theo mã và lô. Sau khi kiểm tra đạt yêu cầu, cấu kiện mới được chuyển sang công đoạn xử lý bề mặt và hoàn thiện.

Dung Sai Gia Công Hộ Lan Tôn Sóng

Dung sai gia công hộ lan tôn sóng là giới hạn sai lệch cho phép giữa kích thước thực tế của sản phẩm và kích thước được quy định trên bản vẽ hoặc hồ sơ kỹ thuật. Đây là yếu tố cần kiểm soát khi sản xuất hộ lan 2 sóng, 3 sóng, cột đỡ, đòn tay và các phụ kiện liên kết, đặc biệt với đơn hàng sản xuất hàng loạt. Không nên áp dụng một mức dung sai cố định cho mọi loại hộ lan. Giá trị nghiệm thu cụ thể phải căn cứ vào bản vẽ được phê duyệt, chỉ dẫn kỹ thuật, tiêu chuẩn áp dụng và cấu hình hộ lan của từng dự án. Xưởng cần xác định các giới hạn này trước khi sản xuất thay vì chỉ kiểm tra khi sản phẩm đã hoàn thiện.

Dung sai chiều dài và chiều rộng

Chiều dài và chiều rộng ảnh hưởng trực tiếp đến khả năng bố trí, chồng nối và lắp đặt thanh hộ lan trên tuyến. Khi sản xuất hàng loạt, sai lệch nhỏ nhưng lặp lại trên nhiều thanh có thể làm phát sinh khó khăn trong quá trình thi công. Đối với chiều dài, cần kiểm tra kích thước tổng thể và các khoảng cách quan trọng liên quan đến vùng nối giữa hai thanh. Với chiều rộng, cần phân biệt giữa chiều rộng phôi trước tạo hình và chiều rộng thực tế của thanh sau khi tạo sóng. Quá trình kiểm soát có thể thực hiện theo trình tự: Kiểm tra phôi → Cắt theo kích thước → Tạo hình → Đo lại chiều dài → Kiểm tra chiều rộng thành phẩm → Đối chiếu bản vẽ. Ngoài kích thước tổng thể, cần quan sát độ thẳng của thanh. Một sản phẩm có chiều dài đạt yêu cầu nhưng bị cong hoặc xoắn vẫn có thể gây khó khăn khi ghép nối. Với sản xuất số lượng lớn, nên kiểm tra sản phẩm đầu tiên sau khi thiết lập máy và tiếp tục kiểm tra theo tần suất phù hợp trong quá trình sản xuất.

Dung sai chiều dày vật liệu

Chiều dày thép là thông số quan trọng vì liên quan đến khối lượng và đặc tính của thanh hộ lan tôn sóng. Do đó, chiều dày vật liệu đầu vào cần được kiểm tra trước khi đưa vào dây chuyền. Việc đánh giá chiều dày cần phân biệt giữa chiều dày thép nền và trạng thái thành phẩm có lớp phủ. Nếu hộ lan được mạ kẽm nhúng nóng, kết quả đo trên sản phẩm sau mạ có thể không được hiểu đơn giản là chiều dày ban đầu của thép nền. Khi tiếp nhận vật liệu, xưởng cần đối chiếu:

• Chiều dày danh nghĩa trên hồ sơ.
• Quy cách vật liệu đặt mua.
• Kết quả đo thực tế khi cần.
• Dung sai vật liệu theo tiêu chuẩn áp dụng.
• Hồ sơ chất lượng của lô thép nếu được yêu cầu.

Không nên tự ý sử dụng thép có chiều dày nhỏ hơn quy cách thiết kế. Nếu phát sinh nhu cầu thay đổi vật liệu, cần thực hiện theo quy trình phê duyệt kỹ thuật của dự án.

Sai lệch vị trí lỗ liên kết

Hệ lỗ là một trong những khu vực cần kiểm soát chặt khi gia công hộ lan tôn sóng. Sai vị trí lỗ có thể khiến hai thanh không chồng nối được hoặc thanh không tương thích với cột và đòn tay. Trên bản vẽ cần xác định rõ kích thước lỗ, hình dạng lỗ, khoảng cách tâm, khoảng cách từ tâm lỗ đến mép và vị trí tương quan với biên dạng sóng. Khi kiểm tra có thể đối chiếu: Vị trí lỗ đầu thanh → Khoảng cách tâm lỗ → Kích thước lỗ → Hình dạng lỗ → Vị trí lỗ gắn cột → Khả năng đưa bu lông qua liên kết. Đối với sản xuất hàng loạt, khuôn đột hoặc thiết lập thiết bị cần được kiểm tra trước khi chạy số lượng lớn. Nếu một vị trí trên khuôn bị sai, lỗi có thể lặp lại trên toàn bộ lô sản phẩm. Ngoài sai lệch vị trí, bavia và biến dạng quanh lỗ cũng cần được kiểm soát để không gây cản trở khi lắp phụ kiện.

Kiểm soát biên dạng sóng

Biên dạng sóng quyết định hình học đặc trưng của thanh hộ lan. Với hộ lan 2 sóng và 3 sóng, mặt cắt có cấu tạo khác nhau nên phải sử dụng đúng bản vẽ và hệ tạo hình tương ứng. Sau khi tạo hình cần kiểm tra chiều rộng tổng thể, hình dạng phần lượn sóng, mép thanh và các kích thước đặc trưng trên mặt cắt. Ngoài kích thước mặt cắt, cần chú ý đến độ ổn định của biên dạng theo toàn bộ chiều dài. Một số sai lệch có thể xuất hiện dưới dạng:

• Sóng không đồng đều.
• Thanh bị xoắn.
• Cong dọc chiều dài.
• Mép thanh biến dạng.
• Hình dạng hai đầu thanh không tương thích.
• Vị trí lỗ thay đổi tương quan với biên dạng.

Với dây chuyền tạo hình liên tục, nên kiểm tra định kỳ để phát hiện sự thay đổi của thiết lập máy hoặc khuôn trong quá trình sản xuất. Sản phẩm có biên dạng không phù hợp cần được phát hiện trước khi chuyển sang mạ kẽm hoặc xử lý bề mặt nhằm hạn chế chi phí sửa chữa sau hoàn thiện.

Kiểm tra khả năng lắp ghép giữa các cấu kiện

Mục tiêu cuối cùng của kiểm soát dung sai không chỉ là từng kích thước riêng lẻ đạt yêu cầu mà còn phải bảo đảm các thành phần có thể lắp ghép thành hệ hộ lan hoàn chỉnh theo thiết kế. Trước khi sản xuất hàng loạt, có thể lựa chọn các cấu kiện đầu tiên để lắp thử gồm: Thanh hộ lan + Thanh nối tiếp + Cột + Đòn tay/chi tiết đệm + Bu lông, đai ốc và phụ kiện tương ứng. Qua lắp thử có thể phát hiện những vấn đề mà việc đo từng cấu kiện riêng chưa thể hiện rõ, chẳng hạn lỗ của hai thanh không trùng nhau, đòn tay không tương thích với cột hoặc bu lông không đi qua được vị trí liên kết. Đối với hệ hộ lan có nhiều mã cấu kiện, cần thử đúng các thành phần thuộc cùng cấu hình. Không nên lấy cột hoặc phụ kiện của một hệ khác để đánh giá khả năng lắp ráp. Sau khi sản phẩm mẫu đạt yêu cầu, xưởng có thể sử dụng các thông số đã xác nhận làm cơ sở kiểm soát các lô tiếp theo. Trong quá trình sản xuất vẫn cần kiểm tra theo kế hoạch chất lượng để phát hiện sai lệch phát sinh. Trước khi xuất xưởng, nên kiểm tra lại những vị trí liên kết sau mạ kẽm vì lượng kẽm dư tại lỗ hoặc bề mặt ghép có thể ảnh hưởng đến việc lắp bu lông.

Quy Trình Mạ Kẽm Nhúng Nóng Hộ Lan

Quy trình mạ kẽm nhúng nóng hộ lan là công đoạn bảo vệ bề mặt thép sau khi thanh tôn sóng, cột, đòn tay và các chi tiết liên kết đã được gia công theo đúng quy cách. Do hộ lan thường xuyên làm việc ngoài trời, chịu tác động của mưa, độ ẩm và các yếu tố môi trường, lớp kẽm giúp hạn chế thép nền tiếp xúc trực tiếp với môi trường gây ăn mòn. Đối với hộ lan tôn sóng mạ kẽm, các công đoạn cắt, đột lỗ và tạo hình nên được hoàn thành trước khi mạ. Quy trình tổng quát có thể thực hiện theo hướng kiểm tra cấu kiện → xử lý bề mặt → trợ dung → nhúng kẽm → làm nguội và hoàn thiện → kiểm tra lớp phủ → phân loại, đóng gói.

Xử lý bề mặt trước khi mạ

Chất lượng bề mặt thép trước khi đưa vào bể kẽm ảnh hưởng trực tiếp đến khả năng hình thành lớp phủ. Dầu mỡ, gỉ sét, oxit và các tạp chất không phù hợp cần được loại bỏ bằng quy trình xử lý bề mặt của dây chuyền mạ. Trước khi chuyển hộ lan sang công đoạn này, xưởng gia công cần hoàn thành và kiểm tra các nội dung như:

• Cắt thanh theo đúng chiều dài.
• Đột đầy đủ hệ thống lỗ liên kết.
• Tạo hình đúng biên dạng sóng.
• Xử lý bavia tại mép và lỗ.
• Kiểm tra tình trạng bề mặt.
• Kiểm tra khả năng ghép nối.
• Hoàn thiện các công đoạn cơ khí cần thiết trước mạ.

Trong dây chuyền mạ, quá trình chuẩn bị bề mặt thường bao gồm các bước làm sạch dầu mỡ, tẩy gỉ/oxit, rửa và trợ dung theo công nghệ của cơ sở mạ. Với cột hộ lan hoặc cấu kiện rỗng, yêu cầu về thoát dung dịch, thoát kẽm và thông khí cần được xem xét trước khi mạ. Đây là yếu tố quan trọng đối với cả chất lượng lớp phủ và quá trình xử lý cấu kiện.

Nhúng cấu kiện vào bể kẽm nóng chảy

Sau khi bề mặt được chuẩn bị phù hợp, cấu kiện được đưa vào bể kẽm nóng chảy. Trong quá trình tiếp xúc với kẽm, phản ứng giữa nền thép và kẽm hình thành các lớp hợp kim sắt – kẽm cùng lớp giàu kẽm phía ngoài. Đối với thanh hộ lan có kích thước dài, cách bố trí cấu kiện khi đưa vào và lấy ra khỏi bể cần phù hợp để kẽm có thể tiếp xúc với bề mặt cần phủ và thoát khỏi cấu kiện. Quá trình tổng quát có thể mô tả: Làm sạch → Tẩy gỉ → Rửa → Trợ dung → Làm khô theo quy trình → Nhúng kẽm → Lấy cấu kiện ra khỏi bể. Nhiệt độ và thời gian xử lý được cơ sở mạ kiểm soát theo quy trình công nghệ áp dụng, không nên tự đặt một thông số duy nhất cho mọi loại hộ lan. Thanh tôn sóng, cột, đòn tay và các chi tiết thép khác có hình dạng, chiều dày và khối lượng khác nhau. Do đó, phương án xử lý cần phù hợp với từng nhóm cấu kiện.

Làm nguội và hoàn thiện sau mạ

Sau khi lấy khỏi bể kẽm, cấu kiện được xử lý theo quy trình làm nguội và hoàn thiện của dây chuyền. Đây cũng là giai đoạn cần kiểm soát lượng kẽm dư tại những vị trí có ảnh hưởng trực tiếp đến việc lắp ráp. Đối với hộ lan, cần đặc biệt chú ý đến: Lỗ bu lông – vùng chồng nối – mép thanh – vị trí lắp với đòn tay – bề mặt liên kết của cột và phụ kiện. Kẽm dư tại lỗ có thể khiến bu lông khó lắp. Ngược lại, việc xử lý không phù hợp sau mạ có thể làm hư hại lớp bảo vệ. Vì vậy, công đoạn hoàn thiện phải vừa bảo đảm khả năng lắp ráp vừa hạn chế tác động không cần thiết đến lớp phủ. Thanh hộ lan cũng cần được kiểm tra tình trạng cong, vênh hoặc biến dạng trước khi chuyển sang khu vực thành phẩm. Nếu có vị trí lớp mạ cần sửa chữa, phương pháp xử lý phải phù hợp với tiêu chuẩn và yêu cầu kỹ thuật áp dụng cho dự án.

Kiểm tra bề mặt và lớp phủ kẽm

Sau khi hoàn thành mạ kẽm nhúng nóng hộ lan, sản phẩm cần được kiểm tra trước khi đóng gói và xuất xưởng. Nội dung kiểm tra có thể bao gồm:

• Mức độ bao phủ của lớp kẽm.
• Tình trạng bề mặt.
• Những vị trí không được phủ theo yêu cầu.
• Kẽm dư ảnh hưởng đến lắp ráp.
• Hệ thống lỗ liên kết.
• Khu vực mép và đầu thanh.
• Tình trạng lớp phủ trên cột và đòn tay.
• Chiều dày lớp phủ khi hồ sơ yêu cầu.

Không nên đánh giá chất lượng lớp mạ chỉ dựa vào việc bề mặt có sáng bóng hay không. Hình thức lớp mạ có thể thay đổi do thành phần thép, chiều dày vật liệu và điều kiện hình thành lớp phủ. Nếu dự án yêu cầu đo chiều dày lớp mạ, cần sử dụng thiết bị và phương pháp kiểm tra phù hợp. Kết quả sau đó được đối chiếu với tiêu chuẩn lớp phủ và chỉ dẫn kỹ thuật mà dự án viện dẫn. Với sản xuất số lượng lớn, có thể quản lý kết quả kiểm tra theo từng lô để thuận tiện cho nghiệm thu và truy xuất khi cần.

Gia công hộ lan tôn sóng mạ kẽm phục vụ môi trường ngoài trời

Gia công hộ lan tôn sóng mạ kẽm cần được xem là một quy trình liên tục chứ không phải hai công đoạn sản xuất và mạ hoàn toàn tách biệt. Ngay từ khi triển khai bản vẽ, xưởng cần tính đến yêu cầu xử lý bề mặt sau gia công. Thanh hộ lan phải được hoàn thiện các lỗ và biên dạng trước khi chuyển sang mạ để hạn chế việc khoan, cắt hoặc chỉnh sửa sau khi lớp kẽm đã hình thành. Quy trình hoàn chỉnh có thể tổ chức: Thép đầu vào → Cắt phôi → Đột lỗ → Tạo hình sóng → Kiểm tra kích thước → Mạ kẽm nhúng nóng → Kiểm tra lớp phủ → Kiểm tra khả năng lắp ghép → Đóng gói → Xuất xưởng. Ngoài thanh tôn sóng, các cấu kiện đi kèm như cột và đòn tay cũng cần được bảo vệ bề mặt theo cấu hình kỹ thuật của hệ hộ lan. Bu lông, đai ốc và phụ kiện phải có quy cách cũng như lớp bảo vệ phù hợp với yêu cầu thiết kế. Trong quá trình vận chuyển, các thanh hộ lan nên được xếp và cố định phù hợp để hạn chế va đập, kéo lê hoặc làm biến dạng sản phẩm. Khi tập kết ngoài công trường cũng cần bố trí để hạn chế điều kiện lưu giữ không phù hợp ảnh hưởng đến bề mặt.

Nhận Gia Công Hộ Lan Tôn Sóng Theo Yêu Cầu

Nhận gia công hộ lan tôn sóng theo yêu cầu là giải pháp phù hợp với các dự án cần sản xuất thanh hộ lan, cột đỡ, đòn tay và phụ kiện theo bản vẽ hoặc quy cách kỹ thuật riêng. Thay vì sử dụng một mẫu cố định cho mọi công trình, xưởng sản xuất cần căn cứ vào hồ sơ dự án để xác định loại hộ lan, chiều dày vật liệu, kích thước, biên dạng sóng, hệ lỗ liên kết và phương án bảo vệ bề mặt. Đối với đơn hàng lớn, việc sản xuất đồng bộ ngay từ một bộ hồ sơ giúp kiểm soát tốt hơn sự tương thích giữa các cấu kiện, đồng thời thuận tiện cho phân loại, đóng gói và giao hàng theo từng giai đoạn thi công.

Đặt gia công hộ lan tôn sóng theo bản vẽ

Khách hàng có thể đặt gia công hộ lan tôn sóng theo bản vẽ khi dự án đã có đầy đủ thông số kỹ thuật. Xưởng tiếp nhận bản vẽ để kiểm tra khả năng sản xuất, xác định vật liệu và lập phương án gia công phù hợp. Bản vẽ nên thể hiện rõ:

• Loại hộ lan và biên dạng thanh sóng.
• Chiều dài thanh.
• Chiều rộng và chiều dày vật liệu.
• Kích thước mặt cắt.
• Vị trí và kích thước lỗ.
• Khoảng cách tâm lỗ.
• Quy cách cột và đòn tay.
• Bu lông và phụ kiện liên kết.
• Yêu cầu mạ hoặc xử lý bề mặt.

Trước khi sản xuất, các thông số quan trọng cần được đối chiếu để tránh nhầm lẫn giữa hộ lan 2 sóng, 3 sóng hoặc những cấu hình riêng. Với sản phẩm phi tiêu chuẩn, bản vẽ càng quan trọng vì tên gọi thương mại không đủ để xác định chính xác toàn bộ kích thước cần gia công.

Gia công theo quy cách của hồ sơ dự án

Mỗi công trình có thể đưa ra những yêu cầu khác nhau về vật liệu, cấu hình và phương pháp hoàn thiện. Vì vậy, gia công hộ lan giao thông cần bám theo hồ sơ được phê duyệt thay vì áp dụng một quy cách chung cho tất cả đơn hàng. Trước khi triển khai, xưởng cần đối chiếu: Bản vẽ → Chỉ dẫn kỹ thuật → Quy cách vật liệu → Cấu hình hộ lan → Yêu cầu lớp phủ → Số lượng → Tiêu chí nghiệm thu. Nếu hồ sơ có nhiều phiên bản, cần xác định chính xác bản vẽ đang có hiệu lực. Việc quản lý phiên bản đặc biệt quan trọng khi sản xuất hàng loạt vì một thông số sai có thể lặp lại trên toàn bộ lô hàng. Các yêu cầu về chiều dày thép, kích thước thanh, bước lỗ, loại cột hay phụ kiện không nên tự ý thay đổi. Khi phát hiện thông tin chưa thống nhất giữa các tài liệu, cần xác nhận trước khi đưa vào sản xuất.

Sản xuất đồng bộ thanh sóng, cột và đòn tay

Một hệ hộ lan hoàn chỉnh cần nhiều cấu kiện làm việc và lắp ghép với nhau. Vì vậy, sản xuất hộ lan tôn sóng không nên chỉ tập trung vào thanh tôn mà cần kiểm soát đồng bộ cả cột và đòn tay hoặc chi tiết đệm theo thiết kế. Thanh hộ lan được gia công từ thép tấm thông qua các công đoạn cắt phôi, tạo lỗ và tạo hình sóng. Cột được sản xuất theo tiết diện, chiều dài và hệ lỗ tương ứng. Đòn tay hoặc chi tiết trung gian cũng cần có kích thước phù hợp với cả thanh và cột. Quá trình sản xuất có thể triển khai: Gia công thanh sóng → Gia công cột → Gia công đòn tay → Kiểm tra kích thước → Lắp thử khi cần → Xử lý bề mặt → Kiểm tra thành phẩm. Đối với đơn hàng lớn, các cấu kiện nên được cấp mã để tránh nhầm lẫn giữa những hệ có quy cách gần giống nhau. Sản xuất đồng bộ cũng giúp giảm tình trạng phải khoan, cắt hoặc điều chỉnh cấu kiện tại công trường do các vị trí liên kết không tương thích.

Gia công phụ kiện và tai phản quang

Ngoài các cấu kiện chính, xưởng có thể gia công phụ kiện hộ lan theo phạm vi yêu cầu của dự án. Các chi tiết này cần được xác định rõ về hình dạng, kích thước và vị trí sử dụng. Một số nhóm có thể bao gồm tai hoặc giá gắn phản quang, bản đệm, chi tiết liên kết và các cấu kiện thép phụ trợ theo thiết kế. Với tai phản quang, phần giá kim loại có thể được sản xuất thông qua các công đoạn: Cắt phôi → Đột lỗ → Chấn/tạo hình → Kiểm tra → Xử lý bề mặt → Lắp bộ phận phản quang theo yêu cầu. Kích thước và góc tạo hình cần phù hợp với vị trí lắp trên hộ lan. Loại vật liệu phản quang, màu sắc và yêu cầu kỹ thuật cần thực hiện theo hồ sơ dự án. Bu lông, đai ốc và các phụ kiện liên kết cũng cần được thống kê theo từng vị trí. Khi đóng gói, nên phân loại rõ để đội thi công dễ xác định phụ kiện tương ứng với từng cấu kiện.

Nhận sản xuất theo số lượng công trình

Nhu cầu gia công hộ lan tôn sóng theo yêu cầu có thể từ một số lượng phục vụ bổ sung, sửa chữa đến đơn hàng lớn cho cả tuyến hoặc dự án giao thông. Với đơn hàng số lượng ít, xưởng cần xác định khả năng sử dụng khuôn, thiết bị và vật liệu phù hợp trước khi báo giá. Chi phí trên mỗi sản phẩm có thể cao hơn do các công đoạn chuẩn bị máy và thiết lập sản xuất được phân bổ trên số lượng nhỏ. Đối với đơn hàng hàng loạt, quy trình có thể tổ chức theo từng lô: Xác nhận mẫu/quy cách → Chuẩn bị vật tư → Sản xuất mẫu đầu tiên → Kiểm tra → Sản xuất hàng loạt → Mạ kẽm → Nghiệm thu → Đóng gói → Giao hàng. Sản phẩm đầu tiên hoặc lô đầu cần được kiểm tra kỹ về chiều dài, chiều dày, biên dạng, hệ lỗ và khả năng lắp ghép. Khi các thông số đã được xác nhận, xưởng tiếp tục duy trì kiểm soát trong suốt quá trình sản xuất. Với dự án cần giao hàng nhiều đợt, kế hoạch sản xuất có thể chia theo tuyến, khu vực hoặc tiến độ thi công. Thanh sóng, cột, đòn tay và phụ kiện của từng đợt cần được kiểm đếm đồng bộ trước khi xuất xưởng.

Báo Giá Hộ Lan Tôn Sóng Mới Nhất

Báo giá hộ lan tôn sóng phụ thuộc vào chiều dày thép, chiều dài thanh, cấu hình 2 sóng hoặc 3 sóng, quy cách cột, đòn tay, phụ kiện và yêu cầu mạ kẽm nhúng nóng. Đối với dự án giao thông, nên bóc tách giá theo từng cấu kiện để dễ dự toán và kiểm soát khối lượng. Tham khảo mặt bằng báo giá công khai trong năm 2026, thanh hộ lan mạ kẽm nhúng nóng dày 3 mm đang có mức khoảng 578.000 – 1.778.000 đồng/tấm tùy chiều dài. Đây là giá tham khảo chưa VAT và có thể thay đổi theo thép, số lượng cũng như thời điểm đặt hàng.

Báo giá sản xuất hộ lan mềm

Bảng dưới đây có thể sử dụng để khách hàng và nhà thầu tham khảo khi lập dự toán ban đầu:

Sản phẩm hộ lan	Quy cách tham khảo	Đơn vị	Giá tham khảo
Tấm hộ lan tôn sóng	Dài 2,32 m, dày 3 mm	Tấm	578.000 – 694.000 VNĐ
Tấm hộ lan tôn sóng	Dài 3,32 m, dày 3 mm	Tấm	791.000 – 919.000 VNĐ
Tấm hộ lan tôn sóng	Dài 4,32 m, dày 3 mm	Tấm	1.114.000 – 1.199.000 VNĐ
Tấm hộ lan tôn sóng	Dài 6,32 m, dày 3 mm	Tấm	1.668.000 – 1.778.000 VNĐ
Tấm đầu cuối/đuôi cá	Mạ kẽm nhúng nóng	Tấm	272.000 – 319.000 VNĐ

Mức trên được tổng hợp từ bảng giá hộ lan mạ kẽm nhúng nóng công bố cho năm 2026. Giá sản xuất thực tế cần xác định lại khi khách hàng cung cấp bản vẽ + chiều dày + chiều dài + số lượng + loại cột + phụ kiện + yêu cầu lớp mạ.

Giá hộ lan mềm 2 sóng

Hộ lan mềm 2 sóng là nhóm được sử dụng phổ biến và có nhiều quy cách chiều dài. Với loại tôn dày 3 mm, có thể tham khảo:

Chiều dài thanh	Độ dày	Hoàn thiện	Giá tham khảo/tấm
2,32 m	3 mm	Mạ kẽm nhúng nóng	578.000 – 694.000 VNĐ
3,32 m	3 mm	Mạ kẽm nhúng nóng	791.000 – 919.000 VNĐ
4,32 m	3 mm	Mạ kẽm nhúng nóng	1.114.000 – 1.199.000 VNĐ
6,32 m	3 mm	Mạ kẽm nhúng nóng	1.668.000 – 1.778.000 VNĐ

Các khoảng giá trên phù hợp để tham khảo dự toán, không nên coi là đơn giá cố định cho mọi cấu hình hộ lan. Khi chiều dày thay đổi, lượng thép trên mỗi thanh cũng thay đổi. Vì vậy, báo giá cần tính lại theo đúng quy cách trên bản vẽ thay vì lấy giá của tấm 3 mm áp dụng cho sản phẩm khác chiều dày.

Giá hộ lan mềm 3 sóng

Đối với hộ lan mềm 3 sóng, không nên lấy trực tiếp đơn giá của thanh 2 sóng để quy đổi. Biên dạng, chiều rộng phôi, khối lượng thép và hệ phụ kiện có thể khác nhau. Có thể xây dựng bảng báo giá theo dạng:

Hạng mục hộ lan 3 sóng	Đơn vị	Giá
Thanh hộ lan 3 sóng	Tấm	Báo giá theo chiều dày và chiều dài
Cột hộ lan 3 sóng	Cột	Báo giá theo tiết diện
Đòn tay/chi tiết đệm	Cái	Báo giá theo bản vẽ
Đầu cuối	Cái/Tấm	Báo giá theo cấu hình
Bộ bu lông liên kết	Bộ	Báo giá theo quy cách
Bộ hộ lan 3 sóng hoàn chỉnh	m/Bộ	Báo giá theo hồ sơ dự án

Với loại này, cách báo giá phù hợp hơn là bóc tách khối lượng từ bản vẽ hộ lan 3 sóng cụ thể, sau đó tính vật liệu, tạo hình, mạ và phụ kiện.

Giá hộ lan tôn sóng mạ kẽm

Giá hộ lan tôn sóng mạ kẽm chịu ảnh hưởng đồng thời bởi giá thép và chi phí xử lý bề mặt. Các bảng giá công khai năm 2026 cho thấy nhiều sản phẩm hộ lan được báo theo cấu hình thành phẩm đã mạ kẽm nhúng nóng. Khi lập báo giá cần làm rõ sản phẩm đang được tính ở trạng thái nào: Thép nguyên liệu → Gia công tạo hình → Mạ kẽm nhúng nóng → Thành phẩm. Không nên cộng thêm chi phí mạ lần nữa nếu đơn giá thanh hộ lan đã là giá thành phẩm mạ kẽm. Đối với đơn hàng theo bản vẽ riêng, tổng giá có thể xác định theo: Giá vật liệu + chi phí cắt/đột + tạo hình sóng + mạ kẽm + kiểm tra + đóng gói + vận chuyển (nếu có). Số lượng lớn cũng có thể ảnh hưởng đến đơn giá do khả năng tối ưu vật liệu, thiết lập dây chuyền và tổ chức sản xuất theo lô.

Báo giá phụ kiện hộ lan đồng bộ

Ngoài thanh sóng, khi lập báo giá hộ lan mềm cần tính cả cột, bản đệm, bu lông và các phụ kiện theo thiết kế. Giá tham khảo trên thị trường gần đây như sau:

Phụ kiện hộ lan	Quy cách tham khảo	Đơn vị	Giá tham khảo
Trụ tròn	D141,3 × 4,5 mm	md	395.000 – 435.000 VNĐ
Trụ tròn	D141,3 × 4,0 mm	md	359.000 – 395.000 VNĐ
Trụ tròn	D113,5 × 4,5 mm	md	334.000 – 386.000 VNĐ
Trụ tròn	D113,5 × 4,0 mm	md	311.000 – 343.000 VNĐ
Bản đệm	300 × 50 × 5 mm	Cái	21.000 – 22.000 VNĐ
Bản đệm	300 × 70 × 5 mm	Cái	26.000 – 28.000 VNĐ
Tiêu phản quang	Theo cấu hình	Cái	7.000 – 8.000 VNĐ
Bu lông	M16 × 35	Con	4.500 – 5.000 VNĐ
Bu lông	M20 × 180	Con	17.000 – 19.000 VNĐ
Bu lông	M20 × 380	Con	27.000 – 29.000 VNĐ

Khi báo giá cho cả tuyến, nên bóc tách theo mét dài hộ lan hoàn chỉnh gồm thanh sóng, số lượng cột theo bước cột thiết kế, đòn tay hoặc bản đệm, bu lông, đầu cuối và phản quang. Cách này giúp nhà thầu dễ dự toán tổng chi phí hơn so với chỉ nhìn vào giá một tấm hộ lan.

Chi Phí Sản Xuất Hộ Lan Mềm Phụ Thuộc Vào Yếu Tố Nào?

Chi phí sản xuất hộ lan mềm không được xác định chỉ dựa trên chiều dài của thanh hộ lan. Giá thành thực tế phụ thuộc vào quy cách tôn, chiều dày, trọng lượng thép, loại hộ lan 2 sóng hoặc 3 sóng, phương án mạ kẽm nhúng nóng và tổng khối lượng đặt sản xuất. Ngoài ra, cấu hình cột, đòn tay, bu lông và phụ kiện đi kèm cũng có thể làm thay đổi tổng giá trị của một hệ hộ lan hoàn chỉnh. Khi lập báo giá, xưởng sản xuất thường cần có bản vẽ hoặc bảng quy cách kỹ thuật để bóc tách chính xác lượng vật liệu và các công đoạn cần thực hiện.

Quy cách và chiều dày tôn

Quy cách tôn hộ lan là yếu tố đầu tiên ảnh hưởng đến chi phí sản xuất. Hai thanh hộ lan có cùng chiều dài nhưng sử dụng thép khác chiều dày sẽ có lượng vật liệu và giá thành khác nhau. Các thông số cần xác định gồm chiều dài thanh, chiều rộng phôi, chiều dày thép, biên dạng sau tạo hình và kích thước hệ lỗ liên kết. Khi chiều dày tăng, lượng thép sử dụng trên mỗi thanh tăng theo. Điều này không chỉ làm tăng chi phí nguyên vật liệu mà còn có thể ảnh hưởng đến khối lượng cần vận chuyển và xử lý trong quá trình sản xuất. Ví dụ, nếu cùng một chiều rộng phôi và chiều dài, thanh sử dụng thép dày 4 mm sẽ có khối lượng lý thuyết lớn hơn khoảng 33% so với thanh dày 3 mm. Tuy nhiên, giá thành phẩm không nhất thiết tăng đúng 33% vì còn có các khoản chi phí tạo hình, đột lỗ, mạ, nhân công và vận chuyển. Do đó, khi yêu cầu báo giá nên ghi rõ chiều dày danh nghĩa và quy cách thép thay vì chỉ hỏi giá một mét hộ lan.

Trọng lượng thép sử dụng

Thép thường chiếm tỷ trọng đáng kể trong giá thành sản xuất hộ lan. Vì vậy, trọng lượng thép sử dụng là cơ sở quan trọng để xưởng tính chi phí vật liệu. Khối lượng lý thuyết của phôi thép có thể xác định dựa trên: Chiều dài × chiều rộng phôi × chiều dày × khối lượng riêng của thép. Sau đó cần tính đến quy cách gia công thực tế, phần vật liệu bị loại bỏ và yêu cầu hoàn thiện của sản phẩm. Ví dụ, một dự án sử dụng hàng nghìn mét hộ lan thì chỉ một thay đổi nhỏ về kg/m cũng có thể tạo ra chênh lệch đáng kể về tổng khối lượng thép. Khi so sánh hai báo giá, vì vậy không nên chỉ nhìn vào đơn giá đồng/mét. Cần kiểm tra đồng thời chiều dày, trọng lượng, mác thép, quy cách thanh và phạm vi phụ kiện mà mỗi đơn vị đang chào giá.

Loại hộ lan 2 sóng hoặc 3 sóng

Hộ lan mềm 2 sóng và hộ lan mềm 3 sóng có cấu hình khác nhau nên chi phí sản xuất cũng không giống nhau. Sự khác biệt có thể đến từ chiều rộng phôi, khối lượng thép, biên dạng tạo hình, hệ thống lỗ và cấu kiện đi kèm. Đối với hệ 3 sóng, không nên lấy đơn giá của thanh 2 sóng rồi nhân theo một tỷ lệ cố định để lập dự toán. Khi báo giá cần xác định đầy đủ: Loại thanh sóng + chiều dày + chiều dài + cột + bước cột + chi tiết đệm/đòn tay + bu lông + đầu cuối + phụ kiện. Nếu dự án chỉ mua riêng thanh tôn sóng, giá sẽ khác đáng kể so với một hệ hộ lan được cung cấp đồng bộ đầy đủ cấu kiện. Với những cấu hình đặc biệt theo bản vẽ, chi phí chuẩn bị khuôn, thiết lập máy hoặc sản xuất thử cũng cần được xem xét, nhất là đối với đơn hàng số lượng nhỏ.

Chi phí mạ kẽm nhúng nóng

Hộ lan làm việc ngoài trời nên mạ kẽm nhúng nóng là một công đoạn quan trọng trong nhiều cấu hình sản phẩm. Chi phí này cần được tính vào giá thành nếu khách hàng yêu cầu cung cấp hộ lan hoàn thiện sau mạ. Chi phí mạ có thể phụ thuộc vào:

• Tổng khối lượng cấu kiện cần mạ.
• Kích thước và hình dạng cấu kiện.
• Điều kiện bề mặt thép.
• Yêu cầu về lớp phủ.
• Khối lượng của từng lô mạ.
• Yêu cầu kiểm tra sau mạ.

Không chỉ thanh tôn sóng mà cột, đòn tay và nhiều phụ kiện thép cũng có thể cần xử lý bảo vệ bề mặt. Vì vậy, khi dự toán một hệ hộ lan hoàn chỉnh cần tính tổng khối lượng cấu kiện phải mạ. Cũng cần làm rõ báo giá đang áp dụng cho hộ lan thép chưa mạ hay hộ lan thành phẩm mạ kẽm nhúng nóng để tránh cộng trùng chi phí.

Khối lượng đặt sản xuất

Khối lượng đặt sản xuất hộ lan ảnh hưởng đáng kể đến đơn giá. Trước khi chạy máy, xưởng cần thực hiện nhiều công việc như kiểm tra bản vẽ, chuẩn bị vật liệu, thiết lập thiết bị, chuẩn bị khuôn và kiểm tra sản phẩm đầu tiên. Với đơn hàng ít, các chi phí chuẩn bị này được phân bổ trên số lượng sản phẩm nhỏ nên đơn giá mỗi thanh có thể cao hơn. Ngược lại, đơn hàng số lượng lớn tạo điều kiện tổ chức sản xuất theo lô: Chuẩn bị vật tư → Cắt phôi hàng loạt → Đột lỗ → Tạo hình → Kiểm tra → Mạ theo lô → Đóng gói → Giao hàng. Cách tổ chức này giúp giảm thời gian thiết lập lại máy, tối ưu sử dụng vật liệu và thuận lợi hơn trong việc bố trí sản xuất. Tuy nhiên, mức giảm cụ thể còn phụ thuộc vào giá thép, công suất dây chuyền, yêu cầu kỹ thuật và tiến độ giao hàng. Với dự án cần giao nhiều đợt, xưởng cũng phải tính đến kế hoạch tồn kho nguyên liệu và thành phẩm. Yêu cầu giao gấp hoặc chia thành quá nhiều đợt nhỏ có thể phát sinh thêm chi phí vận chuyển và tổ chức sản xuất. Nhìn chung, chi phí sản xuất hộ lan mềm có thể được hình dung theo cấu trúc: Chi phí thép + cắt/đột + tạo hình sóng + gia công cột và phụ kiện + mạ kẽm + kiểm tra + đóng gói + vận chuyển (nếu có).

Báo Giá Thi Công Hộ Lan Mềm Giao Thông

Báo giá thi công hộ lan mềm giao thông thường được bóc tách thành chi phí cung cấp thanh hộ lan, cột và phụ kiện, vận chuyển đến công trình, nhân công lắp đặt và thiết bị thi công. Đơn giá thực tế phụ thuộc khá lớn vào quy cách hộ lan 2 sóng hay 3 sóng, chiều dày thép, bước cột, phương án mạ kẽm và điều kiện thi công của từng tuyến. Dưới đây là bảng giá tham khảo để lập dự toán, không phải đơn giá cố định cho hồ sơ đấu thầu hoặc nghiệm thu:

Hạng mục	Quy cách tham khảo	Đơn vị	Đơn giá tham khảo
Thanh hộ lan 2 sóng	Dày 3 mm, mạ kẽm nhúng nóng	md	250.000 – 300.000 VNĐ
Thanh hộ lan 2 sóng	Dày 4 mm, mạ kẽm nhúng nóng	md	320.000 – 400.000 VNĐ
Thanh hộ lan 3 sóng	Theo bản vẽ dự án	md	450.000 – 650.000 VNĐ
Cột hộ lan	Cột thép mạ kẽm	Cột	450.000 – 850.000 VNĐ
Đòn tay/bản đệm	Theo cấu hình hộ lan	Cái	25.000 – 100.000 VNĐ
Bu lông liên kết	Theo quy cách	Bộ	15.000 – 60.000 VNĐ
Tai + phản quang hộ lan	Theo thiết kế	Bộ	25.000 – 70.000 VNĐ
Đầu cuối hộ lan	Mạ kẽm nhúng nóng	Cái	300.000 – 500.000 VNĐ
Nhân công lắp đặt	Điều kiện thuận lợi	md	100.000 – 180.000 VNĐ
Thi công cột	Tùy phương án đóng/khoan/lắp	Cột	150.000 – 350.000 VNĐ
Vận chuyển	Theo khoảng cách, tải trọng	Chuyến	2.000.000 – 8.000.000 VNĐ
Cung cấp + thi công hộ lan 2 sóng	Cấu hình phổ thông	md	650.000 – 1.050.000 VNĐ
Cung cấp + thi công hộ lan 3 sóng	Theo cấu hình dự án	md	900.000 – 1.500.000 VNĐ

Lưu ý: Các mức trên dùng để tham khảo và xây dựng nội dung báo giá ban đầu; chưa nên mặc định đã bao gồm VAT, vận chuyển, đầu cuối và các cấu kiện đặc biệt. Đặc biệt, giá trọn gói theo mét dài thay đổi đáng kể theo bước cột nên cần bóc tách từ bản vẽ trước khi chốt giá.

Chi phí cung cấp hộ lan và phụ kiện

Phần vật tư thường chiếm tỷ trọng lớn trong giá thi công hộ lan mềm. Một hệ thống hoàn chỉnh không chỉ gồm thanh tôn sóng mà còn có cột, đòn tay hoặc bản đệm, bu lông, đai ốc, đầu cuối và các phụ kiện theo thiết kế. Có thể tham khảo:

Vật tư	Đơn vị	Khoảng giá tham khảo
Hộ lan 2 sóng dày 3 mm	md	250.000 – 300.000 VNĐ
Hộ lan 2 sóng dày 4 mm	md	320.000 – 400.000 VNĐ
Hộ lan 3 sóng	md	450.000 – 650.000 VNĐ
Cột hộ lan	Cột	450.000 – 850.000 VNĐ
Đầu cuối	Cái	300.000 – 500.000 VNĐ
Đòn tay/bản đệm	Cái	25.000 – 100.000 VNĐ
Bộ liên kết	Bộ	15.000 – 60.000 VNĐ

Nếu dự án có 1.000 m hộ lan, không thể chỉ lấy 1.000 m × giá thanh sóng để xác định tổng vật tư. Cần tính thêm số lượng cột theo bước cột, đầu cuối, đoạn chuyển tiếp và toàn bộ phụ kiện.

Chi phí vận chuyển đến công trình

Hộ lan tôn sóng là sản phẩm dài, cồng kềnh và thường được giao cùng số lượng lớn cột thép. Chi phí vận chuyển vì vậy phụ thuộc vào tổng khối lượng, chiều dài thanh, loại phương tiện và khoảng cách từ xưởng đến công trình.

Khoảng cách tham khảo	Đơn vị	Chi phí tham khảo
Nội thành/khu vực gần xưởng	Chuyến	2.000.000 – 3.500.000 VNĐ
Khoảng 50 – 100 km	Chuyến	3.000.000 – 5.000.000 VNĐ
Khoảng 100 – 200 km	Chuyến	4.500.000 – 7.000.000 VNĐ
Tuyến xa hoặc tải trọng lớn	Chuyến	Từ 6.000.000 VNĐ

Bảng này chỉ mang tính dự toán. Giá vận chuyển thực tế còn phụ thuộc loại xe, số chuyến, phí đường bộ, khả năng tiếp cận vị trí tập kết và yêu cầu giao hàng nhiều đợt.

Chi phí lắp đặt cột và thanh hộ lan

Phương pháp lắp cột ảnh hưởng trực tiếp đến giá thi công. Cột đóng trực tiếp trong điều kiện nền thuận lợi có chi phí khác với trường hợp phải khoan, đào móng, đổ bê tông hoặc sử dụng liên kết đặc biệt. Chi phí tham khảo:

Công việc	Đơn vị	Đơn giá tham khảo
Định vị tuyến hộ lan	md	10.000 – 20.000 VNĐ
Lắp/thi công cột hộ lan	Cột	150.000 – 350.000 VNĐ
Lắp thanh hộ lan	md	50.000 – 100.000 VNĐ
Lắp đòn tay và liên kết	Bộ	30.000 – 70.000 VNĐ
Lắp tai phản quang	Cái	15.000 – 30.000 VNĐ
Lắp đầu cuối	Bộ	150.000 – 300.000 VNĐ

Sau khi dựng cột, thanh hộ lan được bố trí theo cao độ và hướng tuyến, sau đó liên kết với cột và các thanh kế tiếp. Toàn tuyến cần được kiểm tra lại độ thẳng, cao độ và tình trạng bu lông trước nghiệm thu.

Chi phí nhân công và thiết bị thi công

Ngoài nhân công trực tiếp, thi công hộ lan mềm giao thông có thể cần xe vận chuyển nội bộ, máy khoan, thiết bị đóng cột, máy phát điện, dụng cụ siết bu lông và thiết bị nâng hạ tùy điều kiện công trường. Có thể tham khảo:

Hạng mục	Đơn vị	Giá tham khảo
Nhân công lắp đặt	Công	450.000 – 700.000 VNĐ
Thiết bị đóng cột	Ca	2.500.000 – 5.000.000 VNĐ
Máy khoan/thiết bị phụ trợ	Ca	1.000.000 – 2.500.000 VNĐ
Xe vận chuyển vật tư dọc tuyến	Ca	1.500.000 – 3.500.000 VNĐ

Với công trình có khối lượng lớn và tuyến thi công liên tục, chi phí trên mỗi mét có thể được tối ưu hơn. Ngược lại, tuyến ngắn hoặc nhiều vị trí thi công rời rạc thường phát sinh thêm thời gian di chuyển và thiết lập thiết bị.

Các yếu tố làm thay đổi báo giá thực tế

Báo giá thi công hộ lan mềm giao thông có thể thay đổi đáng kể giữa hai công trình dù tổng chiều dài tương đương. Các yếu tố quan trọng nhất gồm loại hộ lan 2 sóng hay 3 sóng, chiều dày thép, trọng lượng thanh, quy cách cột, bước cột, yêu cầu mạ kẽm, số lượng đầu cuối, địa hình, nền đất, biện pháp thi công, tổng khối lượng và khoảng cách vận chuyển. Ví dụ, bước cột càng nhỏ thì số lượng cột, đòn tay và bộ bu lông trên cùng một kilomet càng tăng. Do đó, giá vật tư và nhân công tính theo mét dài cũng tăng tương ứng. Khi lập báo giá chính thức, nên bóc tách theo công thức: Giá trọn gói = Thanh hộ lan + Cột + Đòn tay + Bu lông/phụ kiện + Đầu cuối + Phản quang + Vận chuyển + Nhân công + Máy thi công + Chi phí liên quan. Vì vậy, mức 650.000 – 1.050.000 VNĐ/md cho hộ lan 2 sóng và 900.000 – 1.500.000 VNĐ/md cho hộ lan 3 sóng ở bảng trên chỉ phù hợp làm khoảng giá tham khảo cho nội dung website. Khi báo giá cho một dự án cụ thể, nên dựa trực tiếp vào bản vẽ, BOQ và biện pháp thi công để tránh chênh lệch lớn so với chi phí thực tế.

Tiêu Chí Chọn Xưởng Gia Công Hộ Lan Tôn Sóng Giá Rẻ, Đúng Kỹ Thuật

Lựa chọn xưởng gia công hộ lan tôn sóng giá rẻ không nên chỉ dựa vào đơn giá thấp nhất. Hộ lan là hệ thống gồm thanh tôn sóng, cột, đòn tay, bu lông và nhiều phụ kiện liên kết, vì vậy chất lượng của từng cấu kiện đều ảnh hưởng đến khả năng lắp ráp và mức độ đồng bộ khi đưa ra công trình. Một xưởng phù hợp cần cân bằng được ba yếu tố: đúng quy cách kỹ thuật – sản xuất ổn định – giá thành hợp lý. Khi so sánh báo giá, nhà thầu nên kiểm tra cụ thể vật liệu, chiều dày, cấu hình sản phẩm, lớp mạ và phạm vi phụ kiện thay vì chỉ so sánh giá theo mét hoặc theo tấm.

Có năng lực sản xuất hộ lan trực tiếp

Xưởng trực tiếp sản xuất có lợi thế trong việc kiểm soát từ vật liệu đầu vào đến sản phẩm hoàn thiện. Đây cũng là yếu tố cần xem xét khi đơn hàng có số lượng lớn hoặc phải sản xuất theo quy cách riêng của dự án. Năng lực sản xuất có thể đánh giá thông qua các công đoạn thực tế như:

• Cắt thép tấm theo kích thước phôi.
• Đột hoặc gia công hệ lỗ liên kết.
• Tạo hình thanh hộ lan 2 sóng, 3 sóng theo khả năng dây chuyền.
• Gia công cột và đòn tay.
• Sản xuất các chi tiết thép phụ trợ.
• Kiểm tra kích thước thành phẩm.
• Tổ chức xử lý bề mặt theo yêu cầu.
• Đóng gói và chuẩn bị giao hàng.

Với đơn hàng hàng loạt, cần xem xét thêm công suất dây chuyền và khả năng duy trì cùng một quy cách trong suốt quá trình sản xuất. Xưởng có khả năng sản xuất trực tiếp cũng thuận lợi hơn khi cần làm mẫu, điều chỉnh thông số hoặc bổ sung số lượng trong quá trình triển khai công trình.

Kiểm soát đúng quy cách và dung sai

Một thanh hộ lan có giá thấp nhưng sai chiều dày, biên dạng hoặc vị trí lỗ có thể làm phát sinh chi phí xử lý khi lắp đặt. Vì vậy, quy cách và dung sai gia công hộ lan tôn sóng là tiêu chí cần được kiểm tra ngay từ giai đoạn lựa chọn nhà cung cấp. Trước khi sản xuất, xưởng cần xác định rõ: Loại hộ lan → Vật liệu → Chiều dày → Chiều dài → Biên dạng sóng → Hệ lỗ → Cột → Đòn tay → Phụ kiện → Yêu cầu bề mặt. Các giới hạn dung sai cụ thể phải căn cứ vào bản vẽ, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng cho dự án, không nên tự đặt một mức chung cho mọi loại hộ lan. Đối với đơn hàng lớn, nên sản xuất và kiểm tra sản phẩm đầu tiên trước khi chạy hàng loạt. Sau khi xác nhận mẫu, xưởng vẫn cần kiểm tra định kỳ để hạn chế sai lệch tích lũy trong quá trình sản xuất.

Có khả năng sản xuất phụ kiện đồng bộ

Hộ lan tôn sóng không phải một sản phẩm độc lập mà là hệ thống nhiều cấu kiện. Vì vậy, một tiêu chí quan trọng khi lựa chọn xưởng là khả năng cung cấp đồng bộ thanh sóng và các thành phần đi kèm theo thiết kế. Tùy cấu hình, phạm vi cung cấp có thể gồm: Thanh tôn sóng + Cột + Đòn tay/chi tiết đệm + Bu lông, đai ốc + Đầu cuối + Tai phản quang + Các phụ kiện liên kết. Các cấu kiện cần được sản xuất hoặc lựa chọn theo cùng một bộ hồ sơ để bảo đảm tương thích. Đặc biệt, hệ lỗ trên thanh, cột và đòn tay phải phù hợp với loại bu lông được sử dụng. Đối với dự án có nhiều cấu hình hộ lan, từng nhóm nên được quản lý bằng mã riêng. Phụ kiện cũng cần được phân loại và đóng gói tương ứng để hạn chế nhầm lẫn khi vận chuyển và thi công. Khả năng cung cấp trọn bộ còn giúp nhà thầu dễ kiểm soát khối lượng và giảm tình trạng thanh hộ lan đã có tại công trường nhưng thiếu cột hoặc phụ kiện để lắp đặt.

Kiểm soát chất lượng lớp mạ kẽm

Do hộ lan thường xuyên sử dụng ngoài trời, lớp bảo vệ chống ăn mòn là một yếu tố cần kiểm tra khi lựa chọn xưởng gia công hộ lan tôn sóng mạ kẽm. Các công đoạn cắt, tạo lỗ và tạo hình cần được hoàn thành phù hợp trước khi đưa cấu kiện đi mạ. Sau mạ, sản phẩm cần được kiểm tra bề mặt và các vị trí ảnh hưởng đến khả năng lắp ráp. Một số nội dung cần quan tâm gồm:

• Tình trạng bao phủ của lớp kẽm.
• Bề mặt thanh sau mạ.
• Kẽm dư tại lỗ bu lông.
• Mép và đầu thanh.
• Bề mặt cột và đòn tay.
• Những khu vực có khuyết tật lớp phủ.
• Chiều dày lớp mạ khi hồ sơ có yêu cầu kiểm tra.

Không nên đánh giá lớp mạ chỉ thông qua độ sáng bóng bằng mắt. Yêu cầu nghiệm thu cần dựa vào tiêu chuẩn về lớp phủ và chỉ dẫn kỹ thuật được dự án áp dụng. Nếu mạ được thực hiện bởi đơn vị phối hợp bên ngoài, xưởng sản xuất vẫn cần có quy trình kiểm tra sản phẩm sau khi nhận về trước khi đóng gói và giao cho khách hàng.

Báo giá rõ quy cách thay vì chỉ so sánh giá thấp

Khi tìm xưởng gia công hộ lan tôn sóng giá rẻ, một sai lầm phổ biến là so sánh trực tiếp hai mức giá mà chưa kiểm tra xem hai đơn vị đang báo cùng một quy cách hay không. Ví dụ, báo giá nên thể hiện tối thiểu:

• Loại hộ lan: 2 sóng/3 sóng
• Chiều dày: Theo bản vẽ
• Chiều dài thanh: Theo quy cách đặt hàng
• Vật liệu: Theo yêu cầu dự án
• Hoàn thiện: Mạ kẽm hoặc phương án được chỉ định
• Cột và đòn tay: Có/không bao gồm
• Bu lông và phụ kiện: Có/không bao gồm
• Vận chuyển: Có/không bao gồm
• VAT: Cần ghi rõ trong báo giá.

Nếu một báo giá chỉ ghi “hộ lan: xxx.xxx đồng/m” mà không có chiều dày, cấu hình thanh và phạm vi phụ kiện thì rất khó so sánh chính xác với nhà cung cấp khác. Giá thành cũng cần được xem xét trên toàn bộ hệ hộ lan hoàn chỉnh. Thanh tôn có giá thấp nhưng cột, đòn tay và phụ kiện cao chưa chắc tạo ra tổng chi phí tốt hơn. Đối với dự án số lượng lớn, có thể yêu cầu xưởng bóc tách riêng giá thanh sóng – giá cột – giá đòn tay – giá phụ kiện – mạ kẽm – vận chuyển – lắp đặt nếu có. Cách báo giá này giúp nhà thầu dễ kiểm tra khối lượng và điều chỉnh khi thiết kế thay đổi.

Câu Hỏi Thường Gặp
