Ống Gang Thoát Nước Mặt Cầu: Đặc Điểm, Tiêu Chuẩn Kỹ Thuật và Báo Giá Mới Nhất

Ống gang thoát nước mặt cầu là hạng mục không thể thiếu trong kết cấu cầu đường, giúp thu và dẫn nước mưa hiệu quả, hạn chế hư hỏng mặt cầu. Sản phẩm được sản xuất từ gang đúc, chịu tải tốt, chống ăn mòn và làm việc ổn định trong điều kiện khắc nghiệt. Bài viết trình bày chi tiết đặc điểm cấu tạo và các tiêu chuẩn kỹ thuật áp dụng cho ống gang thoát nước mặt cầu.

Giới thiệu tổng quan về ống gang thoát nước mặt cầu

Khi di chuyển trên những cây cầu lớn, phần lớn chúng ta thường bị thu hút bởi kết cấu đồ sộ, những nhịp cầu vươn xa hay hệ trụ kiên cố bên dưới. Thế nhưng, ít ai để ý rằng có một hạng mục nhỏ bé nhưng đóng vai trò vô cùng quan trọng, luôn âm thầm bảo vệ công trình mỗi ngày – đó chính là hệ thống ống thu nước mặt cầu.

Ống gang thoát nước mặt cầu là gì?

Ống thoát nước mặt cầu, còn được gọi là phễu thu nước mặt cầu, là thiết bị kỹ thuật được bố trí trực tiếp trên mặt cầu hoặc dọc theo lan can. Nhiệm vụ của hệ thống này là thu gom nước mưa, nước bề mặt trên mặt đường, sau đó dẫn nước xuống hệ thống cống thoát nước mưa bên dưới hoặc xả ra ngoài phạm vi kết cấu cầu.

Tuy nhiên, vai trò của ống gang không chỉ đơn giản là “dẫn nước đi”. Có thể hình dung mặt cầu giống như một sàn bê tông khổng lồ. Nếu nước bị ứ đọng, theo thời gian nó sẽ thấm qua các khe nứt, làm ăn mòn cốt thép bên trong, thậm chí gây ra hiện tượng thủy kích khi xe chạy với tốc độ cao. Những rủi ro này tiềm ẩn nguy cơ mất an toàn rất lớn. Trong bối cảnh đó, ống gang thoát nước mặt cầu chính là “người gác cổng”, giúp kiểm soát dòng nước và ngăn chặn các tác động xấu từ môi trường.

Khác gì so với hệ thống thoát nước thông thường?

So với các loại ống nhựa PVC hay ống sành thường dùng trong công trình dân dụng, ống thoát nước mặt cầu làm việc trong điều kiện khắc nghiệt hơn nhiều. Chúng phải chịu rung động liên tục từ lưu lượng xe cộ, tải trọng lớn của xe tải nặng, cùng sự thay đổi nhiệt độ ngày – đêm. Vì vậy, yêu cầu về độ bền, độ ổn định và khả năng chịu lực của ống gang cao hơn hẳn, phù hợp với đặc thù của các công trình hạ tầng giao thông.

Các loại ống gang thoát nước mặt cầu phổ biến hiện nay

Tùy theo quy mô cây cầu và yêu cầu thiết kế Thủy Văn, kỹ sư sẽ lựa chọn loại ống gang phù hợp.

Phân loại theo vật liệu:

• Gang xám (Grey Cast Iron): Dễ đúc, giá thành thấp nhưng độ dẻo và khả năng chịu lực không cao.
• Gang cầu (Ductile Iron): Được xem là lựa chọn tối ưu trong hạ tầng giao thông nhờ độ bền cao, chịu lực kéo tốt và tuổi thọ lâu dài.

Phân loại theo hình dáng và kích thước:

• Ống gang D60, D100, D150: Các kích thước phổ biến, dễ lắp đặt, đáp ứng phần lớn nhu cầu thoát nước thông thường.
• Ống gang D300: Sử dụng cho những khu vực có lưu lượng dòng chảy lớn, cần khả năng thoát nước nhanh.
• Phụ kiện ống gang dẻo: Bao gồm co gang, khớp nối… giúp chuyển hướng dòng chảy linh hoạt theo thiết kế.

Cấu tạo cơ bản và yêu cầu bản vẽ kỹ thuật

Một hệ thống ống thoát nước mặt cầu bằng gang đúc tiêu chuẩn thường gồm nhiều bộ phận phối hợp chặt chẽ, hoạt động theo nguyên lý trọng lực:

• Phễu thu nước: Nằm trên mặt cầu, cho nước chảy qua nhưng giữ lại rác thô.
• Thân ống: Dẫn nước xuyên qua lớp bê tông cầu.
• Tai gông hoặc ngàm liên kết: Giữ ống cố định chắc chắn vào kết cấu.
• Lưới chắn rác: Ngăn bùn đất và rác thải gây tắc nghẽn hệ thống cống.

Bản vẽ kỹ thuật của hệ thống cần tuân thủ đúng nguyên lý thủy lực, đảm bảo khả năng thu nước hiệu quả, tránh ảnh hưởng đến kết cấu cầu, nguồn nước ngầm và môi trường xung quanh.

Ưu điểm nổi bật của ống gang trong công trình cầu

Nhiều người thường thắc mắc vì sao không dùng ống nhựa HDPE hay vật liệu composite cho thoát nước mặt cầu. Câu trả lời nằm ở chính những đặc tính cơ học vượt trội của gang đúc – loại vật liệu được sinh ra để làm việc trong môi trường tải trọng nặng và khắc nghiệt.

• Độ bền cơ học cao: Ống gang có khả năng chịu tải từ cấp B125 đến D400, đủ sức chống lại áp lực lớn từ bánh xe và phương tiện trọng tải nặng. Nhờ đó, ống không bị biến dạng trong quá trình sử dụng, giúp hệ thống thoát nước và cống rãnh luôn hoạt động ổn định, không bị nghẽn hay sụt lún.
• Khả năng chống ăn mòn tốt: Bề mặt ống được phủ lớp sơn bitum (Bituminous) giúp hạn chế quá trình oxy hóa, đặc biệt hiệu quả trong môi trường ẩm ướt, nhiều hóa chất. Đây là yếu tố rất quan trọng trong các công trình cầu đường hiện đại, nơi yêu cầu cao về độ bền và an toàn môi trường.
• Tuổi thọ dài lâu: Với điều kiện thi công và sử dụng đúng tiêu chuẩn, ống gang có thể bền bỉ từ 50 đến 100 năm. Nhờ vậy, chi phí bảo trì và thay thế trong suốt vòng đời công trình được giảm xuống mức thấp nhất, mang lại hiệu quả kinh tế rõ rệt cho các dự án giao thông.

Ứng dụng thực tế của ống gang thoát nước mặt cầu

Ống gang thoát nước mặt cầu hiện nay được sử dụng rộng rãi trong hầu hết các công trình giao thông quan trọng, từ cầu vượt trong đô thị cho đến những tuyến cao tốc quy mô lớn. Dù không dễ nhận ra bằng mắt thường, nhưng vai trò của chúng lại vô cùng thiết thực.

Thoát nước mưa hiệu quả, hạn chế ngập mặt cầu

Trong những đợt mưa lớn, nếu thiếu hệ thống thu và dẫn nước hợp lý, mặt cầu rất dễ bị đọng nước chỉ sau thời gian ngắn. Ống gang kết hợp với phễu thu giúp điều tiết dòng chảy nhanh chóng, đưa nước rời khỏi mặt cầu đúng hướng, từ đó kiểm soát tình trạng ngập úng cục bộ và đảm bảo bề mặt luôn thông thoáng.

Bảo vệ kết cấu cầu, giữ an toàn cho người tham gia giao thông

Nước đọng lâu ngày là nguyên nhân hàng đầu khiến bê tông xuống cấp và cốt thép bị ăn mòn. Khi nước được dẫn thẳng xuống hệ thống cống bên dưới, ống gang giúp bảo vệ lớp chống thấm, giảm nguy cơ thấm nước vào dầm cầu và kéo dài tuổi thọ cho toàn bộ kết cấu. Đồng thời, mặt cầu khô ráo cũng giúp hạn chế trơn trượt, nâng cao an toàn khi xe cộ lưu thông.

Dẫn nước cho các khu vực lân cận

Không chỉ dùng riêng cho mặt cầu, ống gang còn được ứng dụng trong các hệ thống thoát nước ngầm, thủy lợi hoặc tưới tiêu tại những khu vực có địa hình dốc. Nhờ độ bền cao và khả năng chịu tải tốt, ống đáp ứng hiệu quả yêu cầu dẫn nước ổn định trong điều kiện làm việc khắc nghiệt.

Tiêu chuẩn vật liệu và yêu cầu thiết kế ống thoát nước mặt cầu

Để đảm bảo chất lượng và độ an toàn khi đưa vào sử dụng, các nhà sản xuất uy tín luôn tuân thủ nghiêm ngặt những bộ tiêu chuẩn kỹ thuật đã được công nhận, cả trong nước lẫn quốc tế. Đây không chỉ là cơ sở để kiểm soát chất lượng vật liệu, mà còn giúp công trình vận hành ổn định trong thời gian dài.

Trong đó, ASTM A536 là tiêu chuẩn của Mỹ dành cho gang cầu, quy định rõ về thành phần và tính chất cơ học của vật liệu. EN 124 là tiêu chuẩn châu Âu, thường được áp dụng để phân loại cấp tải trọng cho nắp hố ga và phễu thu nước. Tại Việt Nam, TCVN 10333 là căn cứ quan trọng trong thiết kế hố ga bê tông và các phụ kiện thoát nước đi kèm.

Bên cạnh vật liệu, cấp tải trọng thiết kế là yếu tố không thể bỏ qua khi lựa chọn ống thoát nước mặt cầu. Hiểu đúng các ký hiệu này sẽ giúp tránh những sai sót đáng tiếc trong quá trình thiết kế và thi công.

• B125 chịu tải khoảng 12,5 tấn, phù hợp cho vỉa hè hoặc làn đường dành cho xe thô sơ.
• C250 chịu tải 25 tấn, thường dùng ở khu vực lề đường, cách mép bó vỉa không quá 0,5 m.
• D400 chịu tải lên đến 40 tấn, đáp ứng yêu cầu cho mọi loại phương tiện lưu thông trực tiếp trên mặt cầu.

Khi thiết kế hệ thống thoát nước mặt cầu, các quy chuẩn đường bộ cũng quy định rõ khoảng cách bố trí giữa các ống thoát nước. Khoảng cách này không cố định mà được tính toán dựa trên độ dốc dọc và dốc ngang của cầu. Trong thực tế, con số thường nằm trong khoảng từ 6 m đến 12 m, nhằm đảm bảo nước mưa được thu và thoát nhanh, hạn chế tối đa tình trạng đọng nước trên bề mặt cầu.

Quy trình lắp đặt và bảo trì ống gang thoát nước mặt cầu đúng kỹ thuật

Ống gang thoát nước mặt cầu nếu lắp đặt không đúng cách rất dễ gặp sự cố như xê dịch, bật ống hoặc gây thấm nước về sau. Vì vậy, việc tuân thủ một quy trình lắp đặt bài bản ngay từ đầu là điều không thể xem nhẹ.

Các bước lắp đặt ống gang đúc thường được thực hiện theo trình tự sau:

• Trước hết là khâu lập kế hoạch và định vị. Vị trí đặt phễu thu nước cần được xác định chính xác theo bản vẽ thiết kế, hoàn tất trước khi tiến hành đổ bê tông bản mặt cầu để tránh sai lệch.
• Tiếp theo, hệ thống cố định ống phải được thi công chắc chắn. Thông thường, ống được giữ bằng thép thanh hoặc hàn liên kết trực tiếp vào cốt thép sàn, nhằm đảm bảo ống không bị xê dịch trong quá trình đổ và đầm bê tông.
• Sau đó là bước kết nối. Phần thân phễu thu sẽ được nối với ống dẫn nước phía dưới, có thể là ống nhựa hoặc ống gang dẻo, tùy theo thiết kế thoát nước của từng công trình.
• Cuối cùng, cần kiểm tra lại cao độ miệng phễu. Miệng phễu nên thấp hơn mặt đường hoàn thiện khoảng 5–10 mm để nước mưa dễ dàng chảy vào, hạn chế tình trạng đọng nước trên mặt cầu.

Bên cạnh khâu lắp đặt, việc sử dụng và bảo trì định kỳ cũng đóng vai trò không kém phần quan trọng. Đúng như câu nói “của bền tại người”, hệ thống thoát nước cần được vệ sinh, nạo vét rác thường xuyên, đặc biệt sau mùa mưa hoặc thời điểm nhiều lá cây rụng. Đồng thời, lớp sơn chống gỉ trên ống gang cũng nên được kiểm tra định kỳ để kịp thời dặm vá, qua đó hạn chế nguy cơ ăn mòn và kéo dài tuổi thọ cho toàn bộ hệ thống.

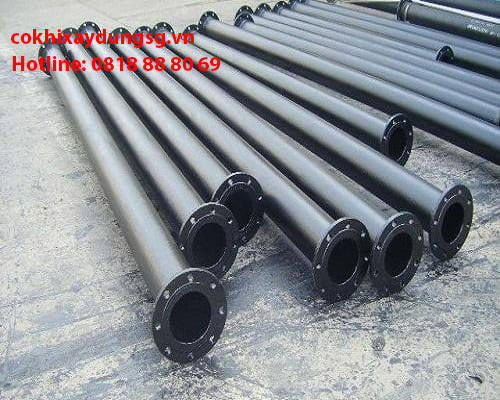

Báo giá ống gang thoát nước mặt cầu mới nhất năm 2026

Giá cả luôn là điều được quan tâm đầu tiên khi lựa chọn vật tư cho công trình. Tuy nhiên, thay vì chỉ nhìn vào mức giá thấp nhất, bạn nên cân nhắc kỹ hơn về giá trị sử dụng lâu dài mà sản phẩm mang lại.

Những yếu tố ảnh hưởng đến giá thành sản phẩm

• Trước hết là trọng lượng: Ống càng nặng, đồng nghĩa lượng gang sử dụng càng nhiều, kéo theo giá thành cao hơn.
• Tiếp theo là loại gang: Gang cầu thường có giá cao hơn gang xám khoảng 15–20%, nhưng đổi lại là độ bền và khả năng chịu lực vượt trội, phù hợp với điều kiện làm việc khắc nghiệt của công trình cầu đường.
• Kích thước cũng tạo ra sự khác biệt rõ rệt: Các loại D100, D150 hay những phễu thu nước vuông khổ lớn sẽ có mức giá khác nhau tùy theo thiết kế và lưu lượng thoát nước yêu cầu.

Ngoài ra, biến động giá nguyên liệu như sắt thép, than đá trên thị trường thế giới cũng ảnh hưởng trực tiếp đến đơn giá tại từng thời điểm.

Bảng báo giá tham khảo

Lưu ý: Mức giá dưới đây chỉ mang tính chất tham khảo tại thời điểm hiện tại và có thể thay đổi tùy theo số lượng, yêu cầu kỹ thuật cụ thể.

Loại sản phẩm	Kích thước (mm)	Chất liệu	Giá tham khảo (VNĐ/bộ)
Phễu thu tròn	D100	Gang xám	450.000 – 650.000
Phễu thu tròn	D150	Gang cầu	850.000 – 1.200.000
Bộ ống thoát nước mặt cầu	D200	Gang cầu	1.500.000 – 2.100.000
Sản phẩm đặc thù theo bản vẽ	Tùy chọn	Gang cầu	Liên hệ trực tiếp

Câu Hỏi Thường Gặp (FAQs)

Ống gang thoát nước mặt cầu có cần bảo dưỡng không?

Có. Cần vệ sinh định kỳ để tránh tắc nghẽn do rác thải và kiểm tra độ bám dính của các mối nối cũng như tình trạng lớp sơn chống rỉ.

Sự khác biệt giữa ống gang thoát nước mặt cầu và nắp hố ga là gì?

Khác nhau về mục đích sử dụng: ống gang dùng để dẫn nước trực tiếp từ mặt cầu, còn nắp hố ga dùng để đậy và bảo vệ các hố kỹ thuật.

Lớp sơn đen chống rỉ có tác dụng bao lâu?

Lớp sơn bitum đen thường có độ bền từ 5 – 10 năm. Sau thời gian này, cần kiểm tra và sơn lại nếu thấy dấu hiệu bong tróc hoặc oxy hóa.

Có thể đặt làm ống gang theo kích thước riêng không?

Có. Các đơn vị sản xuất có thể đúc ống theo kích thước và bản vẽ kỹ thuật riêng để phù hợp với kết cấu đặc thù của từng dự án cầu đường.

Gang cầu và gang xám loại nào thoát nước tốt hơn?

Hiệu suất thoát nước phụ thuộc vào đường kính ống. Tuy nhiên, gang cầu bền và chịu va đập tốt hơn, đảm bảo hệ thống hoạt động ổn định lâu dài.

Cơ Khí Xây Dựng SG – Đơn vị cung cấp ống gang thoát nước mặt cầu uy tín, đạt chuẩn kỹ thuật

Cơ Khí Xây Dựng SG tự hào là đơn vị hàng đầu trong việc sản xuất và cung cấp giải pháp ống gang thoát nước mặt cầu uy tín và chuyên nghiệp. Chúng tôi chuyên cung cấp các sản phẩm gang đúc phục vụ hạ tầng giao thông, đảm bảo khả năng thoát nước tối ưu, chịu lực va đập mạnh và chống lại các tác động khắc nghiệt từ môi trường, giúp bảo vệ kết cấu và kéo dài tuổi thọ cho các công trình cầu đường.

Với quy trình sản xuất hiện đại và sự am hiểu sâu sắc về tiêu chuẩn kỹ thuật giao thông, chúng tôi cam kết mang đến hệ thống thoát nước mặt cầu chất lượng cao, bền bỉ và hoạt động ổn định dưới mật độ giao thông lớn.

Lý do chọn ống gang thoát nước mặt cầu từ Cơ Khí Xây Dựng SG:

• Chất lượng Đạt chuẩn & Chống ăn mòn Tối ưu: Sản phẩm ống gang và phễu thu nước của chúng tôi được chế tạo từ gang cầu hoặc gang xám chất lượng cao, bề mặt được xử lý bằng các lớp phủ bảo vệ chuyên dụng (như sơn Bitum chống rỉ hoặc Epoxy). Điều này giúp sản phẩm kháng lại sự ăn mòn của muối, hóa chất và độ ẩm, đảm bảo tuổi thọ lên đến 20-50 năm trong điều kiện lộ thiên.
• Quy trình Sản xuất Hiện đại, Chính xác: Cơ Khí Xây Dựng SG áp dụng công nghệ đúc tiên tiến, kiểm soát chặt chẽ từ khâu chọn nguyên liệu đến hoàn thiện. Sản phẩm đảm bảo độ dày thành ống đồng nhất, không rỗ khí, bề mặt nhẵn mịn giúp thoát nước nhanh và không gây ứ đọng rác thải.
• Khả năng Chịu lực và Chống Rung lắc: Đặc thù mặt cầu thường xuyên chịu rung chấn từ phương tiện giao thông, ống gang thoát nước của chúng tôi được thiết kế với độ cứng vững cao và các mối nối linh hoạt, đảm bảo không nứt vỡ hay rò rỉ dưới tác động của tải trọng động lớn.
• Năng lực Sản xuất Đa dạng: Chúng tôi cung cấp đầy đủ các cấu kiện cho hệ thống thoát nước cầu bao gồm: Ống thoát nước gang, Phễu thu nước mặt cầu, Cút nối, Đai ôm, và các loại lưới chắn rác gang đúc với kích thước đa dạng theo thiết kế riêng của từng dự án.
• Dịch vụ Chuyên nghiệp, Tối ưu Chi phí: Việc sử dụng sản phẩm đạt chuẩn từ Cơ Khí Xây Dựng SG giúp chủ đầu tư tiết kiệm chi phí bảo trì và thay thế định kỳ. Chúng tôi cam kết quy trình làm việc minh bạch, báo giá cạnh tranh và hỗ trợ giao hàng tận chân công trình đúng tiến độ.

Nếu bạn đang tìm kiếm một đối tác tin cậy cung cấp ống gang thoát nước mặt cầu đạt chuẩn kỹ thuật cho công trình của mình, hãy liên hệ với Cơ Khí Xây Dựng SG ngay hôm nay để được tư vấn chuyên sâu và nhận báo giá ưu đãi nhất.
