Thi Công Khe Co Giãn Chuyên Nghiệp, Vật Tư Chất Lượng, Giá Tốt

Trong xây dựng, khe co giãn giữ vai trò quan trọng giúp công trình thích ứng với sự giãn nở và co lại của vật liệu. Quy trình thi công khe co giãn cần được thực hiện đúng kỹ thuật để bảo đảm độ bền, an toàn và tuổi thọ công trình. Bài viết sẽ phân tích chi tiết khái niệm, cấu tạo và hướng dẫn thi công khe co giãn chuẩn nhất hiện nay.

Khe co giãn là gì? Khái niệm và vai trò quan trọng

Trên mặt đường bê tông, sàn nhà xưởng rộng lớn hay những cây cầu vượt đồ sộ luôn có những đường rãnh, đường cắt ngang hay những tấm cao su xen kẽ. Đây là sự xuất hiện có chủ đích của khe co giãn (còn gọi là Expansion Joint và Contraction Joint). Đây là một chi tiết kỹ thuật Civil engineering (Kỹ thuật dân dụng) vô cùng nhỏ bé nhưng đóng vai trò sống còn đối với tuổi thọ và sự an toàn của công trình xây dựng.

Nói một cách đơn giản nhất, khe co giãn là một khoảng trống, một sự gián đoạn có chủ đích được tạo ra giữa các bộ phận hoặc các khối kết cấu/cấu trúc trong xây dựng. Mục đích chính của nó là cho phép các kết cấu/cấu trúc co lại hoặc giãn ra một cách tự do dưới tác động của các yếu tố bên ngoài mà không gây hư hại, nứt vỡ cho chính nó hoặc các bộ phận lân cận. Nó còn được gọi là mối nối/khớp nối (Joint) trong xây dựng.

Khái niệm và định nghĩa khe co giãn (Expansion Joint & Contraction Joint)

Trong tiếng Anh, phân biệt hai khái niệm:

• Contraction Joint (Khe Co): Khe được tạo ra để kiểm soát vị trí nứt. Khi vật liệu xây dựng (như bê tông) co ngót do mất nước hoặc giảm nhiệt độ, lực kéo sẽ hình thành. Khe Co buộc vết nứt xuất hiện tại vị trí xác định trước, thường là rãnh cắt, giữ cho bề mặt còn lại nguyên vẹn.
• Expansion Joint (Khe Giãn): Khe được thiết kế để hấp thụ sự mở rộng của vật liệu (do tăng nhiệt độ hoặc độ ẩm). Nó tạo không gian để kết cấu/cấu trúc nở ra mà không va vào kết cấu bên cạnh, tránh hiện tượng đùn nén, phồng rộp, đặc biệt quan trọng trên cầu và đường bê tông lớn.

Cả hai loại khe này, khi kết hợp và thi công đúng kỹ thuật, được gọi chung là hệ thống khe co giãn – một lá chắn bảo vệ kiên cố cho công trình xây dựng. Chi tiết này còn quan trọng trong tòa nhà, tường, và mái nhà/vật liệu lợp mái (Roofing) để chống giãn nở nhiệt.

Vai trò thiết yếu của khe co giãn: “Lá chắn” bảo vệ kết cấu

Vật liệu xây dựng không phải là vật thể tĩnh. Chúng liên tục “thở” và “di chuyển” theo thời gian và môi trường.

• Giảm ứng suất và hấp thụ chuyển vị: Hấp thụ các loại chuyển vị kết cấu/Cấu trúc do:
  • Co ngót nhiệt độ (ứng suất nhiệt): Bê tông, thép và các vật liệu xây dựng co lại khi lạnh và giãn ra khi nóng. Trên quãng đường bê tông dài hàng trăm mét, sự giãn nở nhiệt có thể lên tới vài centimet. Không có khe giãn, lực nén khổng lồ sẽ khiến mặt cầu hoặc mặt đường bê tông bị bật tung.
  • Tải trọng động và rung động: Trên cầu đường, tải trọng động từ xe cộ liên tục làm cầu rung động và uốn dẻo. Khe co giãn cầu đường phải linh hoạt để chịu được sự di chuyển này. Yếu tố động đất cũng là tác nhân gây rung động lớn mà khe co giãn phải hấp thụ.
  • Lún không đều và lún cục bộ: Khi móng công trình hoặc nền đất dưới kết cấu/Cấu trúc bị lún không đều, các bộ phận xê dịch. Khe co giãn tạo ra “khe kiểm soát (Control joint)” để sự xê dịch xảy ra mà không làm nứt vỡ toàn bộ kết cấu/Cấu trúc.
• Ngăn ngừa nứt vỡ và bảo vệ kết cấu công trình: Không có khe co giãn, nhiều vết nứt chân chim hay nứt lớn sẽ hình thành ngẫu nhiên, làm suy giảm nghiêm trọng khả năng chịu lực, tạo điều kiện cho nước và hóa chất xâm nhập, dẫn đến ăn mòn cốt thép và phá hủy công trình từ bên trong.
• Đảm bảo tuổi thọ và an toàn công trình: Hệ thống khe co giãn thiết kế và thi công chuẩn kỹ thuật theo TCVN hoặc tiêu chuẩn ASTM, AASHTO sẽ kéo dài tuổi thọ công trình, giảm chi phí bảo trì, sửa chữa, và đảm bảo an toàn cho người sử dụng.

Khe co giãn là “van an toàn” giúp công trình xây dựng giải phóng áp suất một cách có kiểm soát. Nếu không có nó, các kết cấu/Cấu trúc sẽ giống như quả bóng bay bị bơm quá căng và chỉ chờ ngày nổ tung.

Cấu tạo và phân biệt các loại khe co giãn cơ bản

Cấu tạo khe co (Contraction Joint / Control Joint)

Contraction Joint (Khe Co), hay khe kiểm soát (Control Joint), là loại khe sử dụng phổ biến nhất trong sàn bê tông, đường bê tông và các kết cấu khối lớn khác.

• Định nghĩa và mục đích: Đây là rãnh được cắt hoặc tạo hình sẵn để làm suy yếu mặt cắt ngang của bê tông tại vị trí đó. Khi bê tông bắt đầu co ngót (sau khi đóng rắn và mất nước), ứng suất kéo sẽ tích tụ. Bê tông luôn nứt ở điểm yếu nhất. Mục đích của Khe Co là bắt buộc vết nứt xuất hiện ngay bên dưới rãnh cắt đã tạo sẵn, từ đó kiểm soát và che giấu vết nứt.
• Cấu tạo: Là rãnh hẹp được tạo bằng máy cắt (sau khi bê tông đủ độ cứng) và sau đó được vệ sinh, sử dụng chất trám khe đàn hồi (sealant) chuyên dụng để chống thấm và ngăn vật liệu cứng xâm nhập.

Cấu tạo khe giãn (Expansion Joint)

Expansion Joint (Khe Giãn) là khe hở thực sự, được thiết kế để “nhường chỗ” cho kết cấu mở rộng.

• Định nghĩa và mục đích: Mục đích là tạo ra khoảng trống có thể nén được. Khi nhiệt độ tăng, bê tông hoặc thép giãn nở, khoảng trống này sẽ hấp thụ sự mở rộng mà không tạo ra lực nén ép.
• Cấu tạo: Khe Giãn yêu cầu vật liệu chèn khe có khả năng nén cao (như tấm xốp chèn khe chuyên dụng) đặt xuyên suốt chiều dày kết cấu. Bề mặt được hoàn thiện bằng hệ thống phức tạp như nẹp kim loại, gioăng cao su, hoặc hệ thống khe co giãn cầu đường chuyên biệt.

Các tiêu chuẩn & quy định về khe co giãn cần nắm rõ

Thi công khe co giãn không chỉ làm theo kinh nghiệm mà phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

• Tiêu chuẩn áp dụng: Ở Việt Nam, các quy chuẩn như TCXDVN và các quy định của Bộ Giao thông Vận tải là cơ sở. Đối với dự án quốc tế hoặc yêu cầu cao, các tiêu chuẩn như ASTM D6690 (cho chất trám khe) hoặc AASHTO (Hiệp hội các quan chức Giao thông vận tải và Đường bộ Tiểu bang Mỹ) đặc biệt quan trọng trong thi công cầu đường.
• Nội dung chính của tiêu chuẩn: Quy định chi tiết về khoảng cách bố trí khe, chiều rộng và chiều sâu khe, yêu cầu kỹ thuật đối với vật liệu chèn khe và chất trám khe, cũng như quy trình nghiệm thu khe co giãn để đảm bảo chất lượng, đặc biệt là khả năng chống thấm khe co giãn và chịu mài mòn của vật liệu.

Phân loại khe co giãn phổ biến theo công trình

Tính chất và mức độ chuyển vị khác nhau giữa một cây cầu và một sàn nhà xưởng đòi hỏi các giải pháp khe co giãn cũng phải khác nhau.

Khe co giãn cầu đường

Đây là loại khe có yêu cầu kỹ thuật và khả năng chịu tải cao nhất, vì phải chịu tải trọng động liên tục, ứng suất nhiệt khắc nghiệt và nước mưa trên mặt cầu.

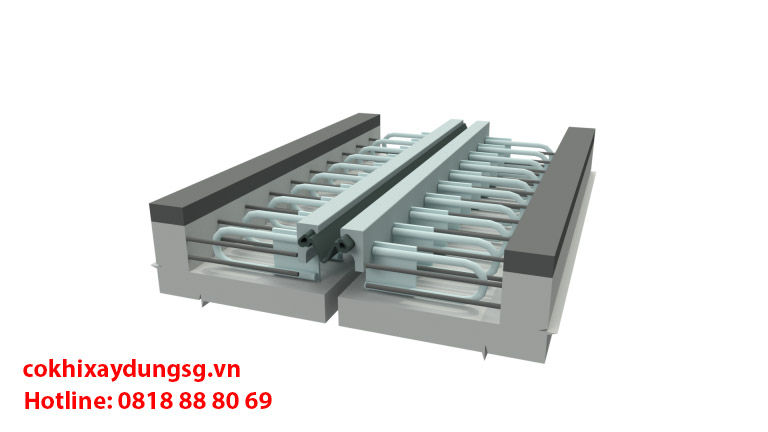

Khe co giãn Ray Thép:

• Cấu tạo: Sử dụng các thanh thép chịu lực cao được cố định vào dầm cầu bằng neo thép, với một khoảng trống nằm giữa.
• Ưu nhược điểm: Khả năng chịu tải cực lớn, độ bền cơ học cao.

Khe co giãn Răng Lược:

• Cấu tạo: Gồm hai bản thép có hình dạng răng lược (giống như hai chiếc lược đan vào nhau) được lắp đặt đối xứng. Khoảng trống giữa các “răng” cho phép cầu co giãn.
• Ưu nhược điểm: Khả năng hấp thụ chuyển vị lớn, thoát nước tốt, và giảm tiếng ồn. Thi công khe co giãn răng lược thường áp dụng biện pháp thi công khe co giãn răng lược chặt chẽ, được thể hiện qua bản vẽ biện pháp thi công khe co giãn cầu.

Khe co giãn Cao Su Bản Thép:

• Cấu tạo: Là các tấm cao su chịu lực được gia cố bằng các bản thép bên trong, được cố định vào dầm cầu.

Khe co giãn sàn công nghiệp, đường bê tông

Đối với các công trình dân dụng, sàn nhà xưởng hay đường nội bộ, giải pháp thường đơn giản hơn nhưng vẫn phải đảm bảo tính kiểm soát nứt và chống thấm.

Khe cắt và sử dụng vật liệu trám khe (sealant):

• Đây là phương pháp truyền thống và phổ biến nhất, chủ yếu là tạo Khe Co. Sau khi đổ bê tông, dùng máy cắt khe co giãn đường bê tông để tạo rãnh.
• Sau đó vệ sinh và trám đầy rãnh bằng matit chèn khe chuyên dụng (thường là chất trám Polyurethane hoặc MS Polymer). Việc này vừa đảm bảo tính đàn hồi, vừa chống thấm và ngăn bụi bẩn lọt xuống.
• Đối với đường bê tông, cần tuân thủ tiêu chuẩn cắt khe co giãn đường bê tông để đảm bảo chất lượng.

Sử dụng Nẹp khe co giãn (phương pháp mới):

Đây là giải pháp hiện đại, đặc biệt cho Khe Giãn trên sàn hoàn thiện.

• Ưu điểm: Độ thẩm mỹ cao, chịu mài mòn tốt, thường dùng cho các trung tâm thương mại. Thi công khe co giãn nền nhà xưởng thường cân nhắc giải pháp này.

Vật tư thi công và lựa chọn chất trám khe chuyên dụng

Chất lượng của hệ thống khe co giãn phụ thuộc 50% vào quy trình thi công và 50% vào chất lượng vật tư được sử dụng.

Vật tư chính sử dụng trong thi công khe co giãn

Thanh chặn chèn khe (Backer Rod/Foam xốp):

• Vai trò: Kiểm soát chiều sâu của keo trám (sealant) để đảm bảo keo chỉ bám dính vào hai thành khe (two-sided adhesion) chứ không bám dính vào đáy. Đồng thời giảm lượng keo cần dùng.

Gioăng cao su, nẹp thép (cho cầu đường):

• Là các chi tiết đúc sẵn chịu lực và chịu mài mòn cao, được thiết kế đặc biệt để chịu chuyển vị kết cấu lớn và tải trọng động nặng.

Hướng dẫn lựa chọn và thi công chất trám khe (Sealant)

Chất trám khe (Sealant) chính là “linh hồn” của khe co giãn trên sàn và đường bê tông. Nó phải là keo trám khe đàn hồi và có khả năng chống thấm tuyệt đối.

Phân loại chất trám khe phổ biến:

• Polyurethane (PU): Chất trám khe phổ biến nhất.
• MS Polymer: Thế hệ mới, rất thân thiện với môi trường, bám dính tốt ngay cả trên bề mặt ẩm, và độ đàn hồi bền bỉ hơn PU. Đây là xu hướng đang được ưa chuộng.

Kinh nghiệm thi công matit chèn khe đúng kĩ thuật:

• Vệ sinh: Dùng máy nén khí, bàn chải thép và máy hút bụi để loại bỏ triệt để bụi bẩn. Đây là bước quan trọng nhất quyết định độ bám dính.
• Chèn thanh xốp (Backer Rod): Đặt thanh xốp vào khe, đảm bảo nó được nén nhẹ và tạo độ sâu chuẩn cho keo.

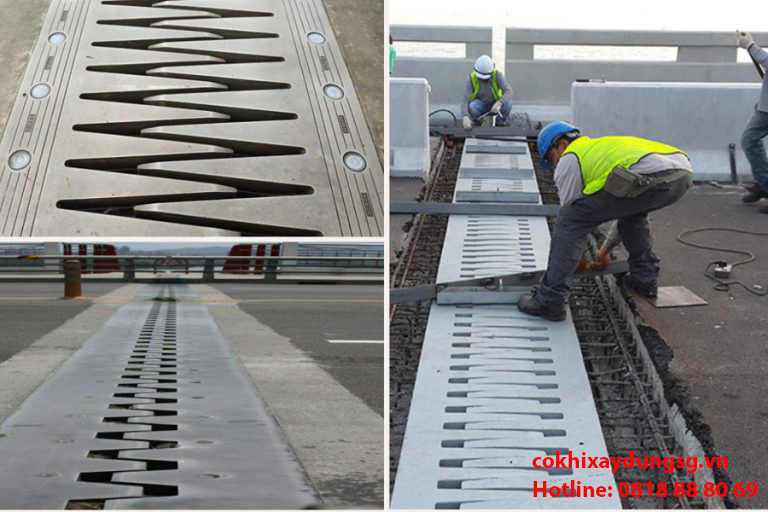

Quy trình 5 bước thi công khe co giãn đảm bảo chất lượng và độ bền

Để hệ thống khe co giãn phát huy tối đa vai trò của nó, cần một quy trình chuẩn hóa. Dưới đây là 5 bước thi công áp dụng chung cho hầu hết các loại khe, đặc biệt là trám khe bê tông.

Bước 1: Khảo sát, chuẩn bị mặt bằng và vật tư

• Xác định thiết kế: Đọc kỹ hồ sơ thiết kế để xác định chính xác vị trí, chiều dài, độ mở khe và loại vật tư được chỉ định.
• Kiểm tra vật tư: Đối chiếu vật tư (Keo Sealant, Backer Rod, v.v.) với tiêu chuẩn thiết kế.

Bước 2: Cắt/Tạo rãnh khe theo kích thước thiết kế

• Đối với sàn/đường bê tông: Thực hiện tiêu chuẩn cắt khe co giãn đường bê tông ngay khi bê tông đạt cường độ 1/4 – 1/3 thiết kế (thường là 4 – 24 giờ sau khi đổ) để kiểm soát vết nứt trước khi chúng hình thành ngẫu nhiên.
• Đối với cầu đường: Khoan lỗ, cấy cốt thép hoặc tạo rãnh sâu để neo giữ các chi tiết thép của hệ thống khe co giãn cầu đường.

Bước 3: Vệ sinh và xử lý bề mặt khe

• Vệ sinh tinh: Dùng máy nén khí và chổi chuyên dụng để làm sạch bụi mịn.
• Sử dụng sơn lót (Primer): Primer là cầu nối hóa học giúp tăng cường độ bám dính của Sealant vào bê tông.

Bước 4: Lắp đặt vật tư co giãn và trám khe chuyên dụng

• Lắp đặt vật tư co giãn: Lắp đặt thanh chặn/thanh xốp (Backer Rod) vào khe.
• Bơm keo trám khe (Sealant): Tiến hành bơm keo từ đáy lên trên, đảm bảo không có bọt khí.
• Đối với thi công khe co giãn răng lược (cầu): Tiến hành đổ bê tông neo giữ các chi tiết thép sau khi lắp đặt.

Bước 5: Kiểm tra, nghiệm thu và bảo dưỡng

• Nghiệm thu: Kiểm tra theo hồ sơ thiết kế và quy chuẩn. Quan trọng là kiểm tra độ dày/chiều rộng của keo, độ bám dính và tính đàn hồi. Việc này cần tuân thủ tiêu chuẩn thi công và nghiệm thu khe co giãn.

Báo giá thi công khe co giãn cầu ray thép và các loại khác

Những yếu tố ảnh hưởng đến chi phí thi công khe co giãn

Đơn giá thi công khe co giãn cầu phụ thuộc vào nhiều yếu tố sau:

• Loại khe sử dụng: Bao gồm khe ray thép, khe răng lược, khe cao su bản thép.
• Khối lượng thi công: Chiều dài, số lượng khe và bề rộng khe sẽ quyết định chi phí tổng.
• Địa điểm thi công: Cầu nội đô, cầu vượt hay cầu tại vùng núi sẽ tác động đến chi phí vận chuyển và nhân công.

Chi phí theo loại kết cấu

Khe co giãn ray thép: Chi phí cao nhất, đòi hỏi kỹ thuật chính xác và thiết bị chuyên dụng.

• Khe răng lược: Chi phí vừa phải, cần đảm bảo hệ thống lắp đặt đồng bộ và thoát nước tốt.
• Khe cao su bản thép: Giá hợp lý, dễ thi công, phù hợp với cầu ngắn hoặc nội đô.

Yếu tố kèm theo, tiêu chuẩn kỹ thuật và tiến độ

• Phụ kiện đi kèm: Bu-lông neo, bản mã, gioăng cao su, vữa chống co ngót…
• Yêu cầu kỹ thuật đặc biệt: Khe chịu tải trọng lớn, chống rung, hoặc có yêu cầu riêng về tải trọng.
• Tiến độ thi công: Thi công gấp hoặc làm ngoài giờ có thể làm tăng đơn giá.

Bảng giá tham khảo theo mét dài

Khe Co Giãn Ray Thép

• Giá tham khảo: 5.500.000 – 8.500.000 VNĐ/m dài
• Thích hợp cho cầu lớn, đường cao tốc, cầu vượt lưu lượng lớn.
• Bao gồm vật tư, gia công, vận chuyển và lắp đặt hoàn chỉnh.

Khe Co Giãn Răng Lược

• Giá tham khảo: 4.000.000 – 6.500.000 VNĐ/m dài
• Dùng cho cầu trung bình, kết cấu dầm liên tục.
• Giá phụ thuộc vào bề rộng khe, loại thép và yêu cầu thoát nước.

Khe Co Giãn Cao Su Bản Thép

• Giá tham khảo: 2.200.000 – 3.800.000 VNĐ/m dài
• Phù hợp với cầu ngắn, cầu dân sinh hoặc cầu nội đô.
• Có thể sản xuất theo bản vẽ, chịu tải trọng từ 20 – 60 tấn.

Lưu ý: Giá trên chỉ mang tính tham khảo, thực tế có thể thay đổi theo vật liệu và vị trí thi công.

Bảo hành và hỗ trợ sau thi công

• Thời gian bảo hành: 12 – 24 tháng tùy loại vật tư và quy mô dự án.
• Kiểm tra định kỳ: 1–2 lần/năm miễn phí trong thời gian bảo hành.
• Tư vấn kỹ thuật & bản vẽ: Miễn phí khi ký hợp đồng trọn gói.
• Hỗ trợ vận chuyển và nghiệm thu: Theo tiêu chuẩn TCVN/AASHTO.

Câu hỏi thường gặp về thi công và bảo trì khe co giãn (Q&A)

Tại sao cần có khe co giãn?

Cần có khe co giãn để hấp thụ sự thay đổi thể tích của kết cấu (cầu, đường, nhà) do biến đổi nhiệt độ (giãn nở/co ngót) và chuyển vị do tải trọng hoặc rung động, nhằm ngăn ngừa nứt vỡ và hư hỏng kết cấu.

Khe co giãn khác gì so với mạch ngừng (Construction Joint)?

Khe co giãn cho phép chuyển vị và dịch chuyển liên tục giữa hai phần kết cấu. Mạch ngừng (Mạch dừng) là điểm ngừng tạm thời trong quá trình đổ bê tông và được cố định sau khi bê tông cứng, không được thiết kế để chịu chuyển vị lớn.

Điều gì xảy ra nếu khe co giãn bị hỏng?

Nếu khe co giãn bị hỏng, nước sẽ thấm xuống kết cấu bên dưới (dẫn đến gỉ sét cốt thép, bê tông bị phá hủy), mất an toàn cho phương tiện qua lại (gây xóc, tai nạn), và dẫn đến hư hỏng, nứt vỡ nghiêm trọng kết cấu chính.

Ngoài cầu đường, khe co giãn còn được ứng dụng trong hệ thống đường ống (piping) như thế nào?

Trong hệ thống đường ống, khe co giãn (thường gọi là Bellows hoặc Compensator) được ứng dụng để hấp thụ sự giãn nở nhiệt của đường ống khi chất lỏng đi qua, giảm rung động từ máy bơm, và bảo vệ các thiết bị khác như van, turbine khỏi áp lực chuyển vị.
