Dịch Vụ Gia Công Cơ Khí Theo Bản Vẽ Kỹ Thuật – Chính Xác Cao, Đúng Tiến Độ

Gia công cơ khí theo bản vẽ là hình thức sản xuất chi tiết dựa trực tiếp trên hồ sơ kỹ thuật do khách hàng cung cấp, trong đó kích thước, vật liệu, dung sai, độ nhám bề mặt, vị trí lỗ và các yêu cầu hoàn thiện được kiểm soát theo từng công đoạn. Phương thức này phù hợp với doanh nghiệp cần chế tạo chi tiết máy, linh kiện, đồ gá, kết cấu hoặc sản phẩm cơ khí có yêu cầu kỹ thuật riêng. Với hệ thống máy gia công cơ khí và CNC, quy trình sản xuất có thể triển khai từ 01 chi tiết mẫu thử, đơn hàng số lượng nhỏ đến sản xuất hàng loạt.

Bản vẽ CAD, PDF, STEP, STP, DXF hoặc mẫu thực tế được kiểm tra trước khi lập phương án gia công nhằm hạn chế sai số, giảm lượng vật liệu hao hụt và bảo đảm khả năng lắp ráp sau khi hoàn thiện. Đối với những chi tiết có yêu cầu độ chính xác cao, việc kiểm soát không chỉ dừng ở kích thước dài, rộng, đường kính mà còn có thể bao gồm độ đồng tâm, độ vuông góc, độ phẳng, vị trí tương quan giữa các bề mặt và các yêu cầu hình học được chỉ định trên bản vẽ.

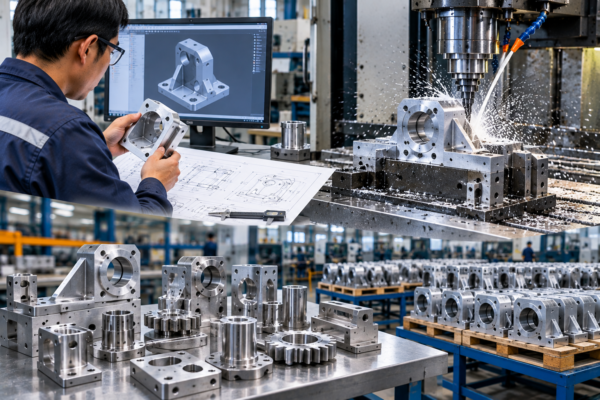

Gia công cơ khí theo yêu cầu – Linh hoạt từ 01 chi tiết mẫu thử đến hàng loạt

Không phải tất cả sản phẩm cơ khí đều phù hợp với phương thức sản xuất tiêu chuẩn. Nhiều thiết bị, dây chuyền và hệ thống máy móc cần những chi tiết có kích thước, hình dạng hoặc công năng riêng. Vì vậy, gia công cơ khí theo yêu cầu giúp doanh nghiệp chủ động chế tạo sản phẩm dựa trên điều kiện sử dụng thực tế thay vì phụ thuộc vào các linh kiện có sẵn trên thị trường. Xưởng có thể tiếp nhận gia công theo:

• Bản vẽ kỹ thuật 2D.
• File thiết kế 3D.
• File CAD/CAM.
• Chi tiết mẫu có sẵn.
• Thông số kích thước khách hàng cung cấp.
• Bản phác thảo kèm yêu cầu kỹ thuật.
• Sản phẩm cần phục hồi hoặc chế tạo thay thế.

Nhận gia công chi tiết cơ khí theo bản vẽ

Dịch vụ nhận gia công chi tiết cơ khí phù hợp với nhiều nhóm sản phẩm như: Chi tiết máy công nghiệp; trục, bạc, puly, mặt bích; chi tiết dạng tấm; chi tiết dạng hộp; gá đỡ và đồ gá; linh kiện máy; chi tiết khuôn; chi tiết kết nối; bản mã; thanh gá; khung và cụm chi tiết cơ khí. Tùy hình dạng sản phẩm, vật liệu và yêu cầu dung sai, kỹ thuật viên sẽ lựa chọn phương pháp phù hợp như tiện, phay, khoan, taro, doa, cắt, chấn, hàn hoặc kết hợp nhiều công đoạn. Điểm quan trọng của gia công theo bản vẽ là sản phẩm phải được chế tạo theo dữ liệu kỹ thuật đã thống nhất, thay vì chỉ làm gần giống về hình dạng.

Gia công mẫu thử trước khi sản xuất số lượng lớn

Đối với chi tiết mới hoặc sản phẩm chưa từng sản xuất, gia công mẫu thử giúp kiểm tra sớm:

• Kích thước thực tế.
• Khả năng lắp ráp.
• Khoảng hở giữa các chi tiết.
• Vị trí lỗ.
• Khả năng vận hành.
• Vật liệu lựa chọn.
• Phương pháp gia công.
• Yêu cầu hoàn thiện bề mặt.

Sau khi mẫu được nghiệm thu, chương trình CNC và quy trình công nghệ có thể được chuẩn hóa để chuyển sang sản xuất số lượng lớn. Cách làm này đặc biệt phù hợp với các doanh nghiệp chế tạo máy, sản xuất thiết bị tự động hóa, bảo trì nhà máy hoặc phát triển sản phẩm mới.

Những thông tin nên gửi khi yêu cầu báo giá

Để việc bóc tách và báo giá chính xác hơn, hồ sơ nên bao gồm:

• Bản vẽ hoặc file 3D: thể hiện đầy đủ hình dạng chi tiết.
• Vật liệu: ví dụ thép carbon, thép hợp kim, inox, nhôm hoặc nhựa kỹ thuật.
• Dung sai: xác định những kích thước quan trọng cần kiểm soát.
• Số lượng: mẫu thử, đơn hàng nhỏ hay sản xuất hàng loạt.
• Yêu cầu bề mặt: độ nhám, đánh bóng, mạ, sơn, anodizing hoặc xử lý khác.
• Thời gian giao hàng: giúp xưởng bố trí máy và kế hoạch sản xuất phù hợp.

Thông tin đầu vào càng rõ ràng thì khả năng tính đúng phương án công nghệ, thời gian và chi phí càng cao.

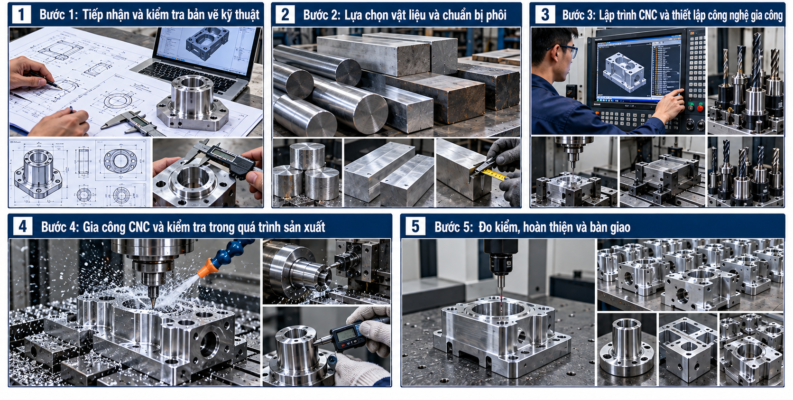

Gia công chi tiết cơ khí CNC theo bản vẽ – Quy trình 5 bước chuẩn công nghiệp

Gia công CNC theo bản vẽ sử dụng dữ liệu thiết kế để xây dựng chương trình điều khiển máy, từ đó thực hiện các nguyên công như phay, tiện, khoan, taro hoặc gia công biên dạng với khả năng lặp lại cao. Một quy trình sản xuất cơ bản có thể được chia thành 5 bước.

Bước 1: Tiếp nhận và kiểm tra bản vẽ kỹ thuật

Kỹ thuật viên kiểm tra:

• Kích thước tổng thể.
• Vật liệu.
• Dung sai.
• Độ nhám.
• Ren
• Lỗ.
• Rãnh.
• Góc bo.
• Bán kính.
• Yêu cầu nhiệt luyện.
• Yêu cầu xử lý bề mặt.

Đây là bước quan trọng vì bản vẽ là cơ sở để lập toàn bộ quy trình sản xuất. Nếu một kích thước quan trọng chưa thể hiện dung sai hoặc tồn tại vị trí khó gia công, kỹ thuật viên cần làm rõ trước khi đưa chi tiết vào sản xuất. Đối với kích thước không ghi dung sai riêng, doanh nghiệp và đơn vị gia công có thể thống nhất áp dụng hệ dung sai chung phù hợp với bản vẽ. ISO 2768-1 là một trong các tiêu chuẩn được sử dụng để quy định dung sai chung cho kích thước dài và góc không được ghi dung sai riêng.

Bước 2: Lựa chọn vật liệu và chuẩn bị phôi

Vật liệu được lựa chọn theo đúng yêu cầu của bản vẽ. Tùy sản phẩm, phôi ban đầu có thể là:

• Thép tấm.
• Thép tròn đặc.
• Thép ống.
• Thép hộp.
• Inox tấm.
• Inox tròn.
• Nhôm tấm.
• Nhôm thanh.
• Nhựa kỹ thuật dạng tấm hoặc cây.

Phôi được tính toán kích thước dư hợp lý để đủ lượng vật liệu cho các nguyên công tiếp theo nhưng không gây lãng phí quá mức.

Bước 3: Lập trình CNC và thiết lập công nghệ gia công

Từ bản vẽ hoặc mô hình 3D, kỹ thuật viên xác định: Chuẩn gá → Dao cắt → Trình tự nguyên công → Chế độ cắt → Đường chạy dao → Điểm kiểm tra. Đối với chi tiết phức tạp, việc lựa chọn đúng thứ tự nguyên công ảnh hưởng trực tiếp đến độ chính xác sau cùng. Ví dụ, một chi tiết có nhiều mặt và nhiều lỗ liên quan tới nhau cần xác định chuẩn định vị ổn định trước khi gia công các vị trí quan trọng.

Bước 4: Gia công CNC và kiểm tra trong quá trình sản xuất

Chi tiết được đưa lên máy để thực hiện các nguyên công đã lập. Các phương pháp thường gặp gồm:

• Phay CNC: phù hợp với mặt phẳng, hốc, rãnh, lỗ, biên dạng và nhiều loại chi tiết 3D.
• Tiện CNC: phù hợp với các chi tiết dạng tròn xoay như trục, bạc, ren, bậc hoặc mặt côn.
• Khoan – doa – taro: tạo và hoàn thiện hệ thống lỗ, lỗ chính xác và ren.

Trong quá trình sản xuất, một số kích thước quan trọng có thể được kiểm tra ngay sau từng nguyên công thay vì chờ đến khi sản phẩm hoàn thiện. Cách kiểm soát này giúp phát hiện sớm sai lệch và hạn chế việc phải loại bỏ toàn bộ chi tiết sau khi đã thực hiện nhiều công đoạn.

Bước 5: Đo kiểm, hoàn thiện và bàn giao

Sau gia công, chi tiết được làm sạch ba via và kiểm tra theo yêu cầu bản vẽ. Các dụng cụ đo có thể bao gồm:

• Thước cặp.
• Panme.
• Đồng hồ so.
• Dưỡng kiểm.
• Thước đo cao.
• Thiết bị đo biên dạng.
• Máy đo tọa độ CMM.

Sau khi đạt yêu cầu, sản phẩm mới chuyển sang các công đoạn hoàn thiện như đánh bóng, mạ, anodizing, nhiệt luyện, sơn hoặc xử lý bề mặt nếu bản vẽ yêu cầu. Tóm tắt quy trình: Bản vẽ → Phân tích kỹ thuật → Chuẩn bị vật liệu → Lập trình CNC → Gia công → Đo kiểm → Hoàn thiện → Bàn giao. Cấu trúc quy trình rõ ràng giúp truy xuất nguyên nhân nhanh hơn khi phát sinh sai lệch và tạo điều kiện duy trì chất lượng ổn định giữa các lô sản xuất.

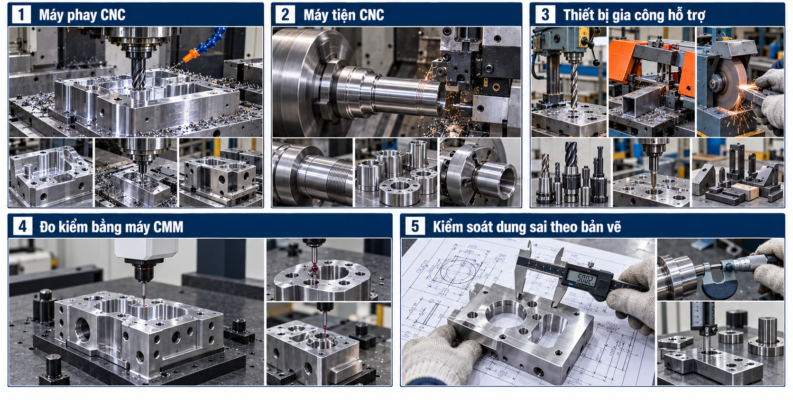

Năng lực thiết bị gia công CNC & đo kiểm CMM tại xưởng

Để thực hiện gia công cơ khí theo bản vẽ hiệu quả, năng lực sản xuất cần được tổ chức đồng bộ giữa máy gia công, dụng cụ cắt, đồ gá và hệ thống đo kiểm.

Máy phay CNC

Máy phay CNC được sử dụng cho các chi tiết yêu cầu gia công nhiều bề mặt như:

• Mặt phẳng.
• Rãnh.
• Hốc.
• Bậc.
• Lỗ.
• Biên dạng.
• Mặt nghiêng.
• Chi tiết có nhiều tọa độ gia công.

Việc lập trình giúp máy thực hiện đường chạy dao theo dữ liệu đã thiết lập và tăng khả năng lặp lại giữa nhiều sản phẩm cùng loại.

Máy tiện CNC

Tiện CNC thích hợp với:

• Trục.
• Bạc.
• Chốt.
• Vòng.
• Ren.
• Mặt côn.
• Các chi tiết tròn xoay.

Tùy thiết kế, một sản phẩm có thể phải trải qua cả tiện CNC và phay CNC trước khi hoàn thành.

Thiết bị gia công hỗ trợ

Ngoài máy CNC, một đơn hàng cơ khí có thể cần thêm các công đoạn: Cắt phôi, khoan, taro, mài, hàn, chấn, xử lý ba via và hoàn thiện bề mặt. Việc bố trí nhiều công đoạn trong cùng quy trình giúp hạn chế thời gian luân chuyển chi tiết giữa nhiều đơn vị khác nhau.

Đo kiểm bằng máy CMM

CMM – Coordinate Measuring Machine – là máy đo tọa độ được sử dụng để xác định vị trí hình học của các điểm trên chi tiết trong hệ tọa độ không gian. CMM đặc biệt hữu ích khi cần kiểm tra: Khoảng cách giữa các lỗ.

• Đường kính.
• Vị trí tâm.
• Độ phẳng.
• Độ vuông góc.
• Độ song song.
• Vị trí tương quan giữa nhiều đặc tính hình học.

Với chi tiết có nhiều kích thước liên quan đến nhau, việc chỉ sử dụng thước cặp hoặc panme đôi khi không đủ để đánh giá toàn bộ hình học sản phẩm.

Kiểm soát dung sai theo bản vẽ

Không phải mọi chi tiết đều cần dung sai cực nhỏ. Dung sai cần được xác định dựa trên: Chức năng chi tiết + phương pháp lắp ráp + vật liệu + công nghệ sản xuất + yêu cầu của bản vẽ. Yêu cầu dung sai càng chặt thường càng làm tăng số lượng công đoạn gia công, thời gian gá đặt, đo kiểm và chi phí sản xuất. Vì vậy, với các sản phẩm thiết kế mới, nên xác định rõ đâu là kích thước chức năng cần kiểm soát chặt và đâu là kích thước có thể sử dụng dung sai thông thường.

Bảng vật liệu gia công: Thép hợp kim, Inox, Nhôm, Nhựa kỹ thuật

Việc lựa chọn vật liệu ảnh hưởng trực tiếp đến khả năng chịu lực, chống ăn mòn, khối lượng, khả năng gia công và chi phí của chi tiết.

Nhóm vật liệu	Ví dụ thường gặp	Đặc điểm	Ứng dụng tham khảo
Thép carbon	SS400, S45C	Độ cứng và khả năng chịu tải tốt, sử dụng phổ biến	Trục, gá đỡ, chi tiết máy, kết cấu
Thép hợp kim	SCM440, SKD11 và loại theo bản vẽ	Có thể đáp ứng yêu cầu cơ tính và nhiệt luyện cao hơn	Trục chịu tải, khuôn, chi tiết chịu mài mòn
Inox	SUS201, SUS304, SUS316	Khả năng chống ăn mòn tốt, bề mặt đẹp	Máy thực phẩm, thiết bị, chi tiết ngoài môi trường ẩm
Nhôm	5052, 6061 và loại theo yêu cầu	Khối lượng nhẹ, dễ gia công	Đồ gá, vỏ máy, linh kiện tự động hóa
Nhựa kỹ thuật	POM, PA, PTFE, MC Nylon	Nhẹ, cách điện hoặc ma sát thấp tùy loại	Bạc trượt, bánh dẫn hướng, gá cách điện

Gia công thép carbon và thép hợp kim

Thép được sử dụng rộng rãi cho những chi tiết yêu cầu khả năng chịu tải và độ cứng. Tuy nhiên, mỗi mác thép có thành phần và đặc tính khác nhau nên cần lựa chọn đúng dao cắt, tốc độ cắt và chế độ gia công. Một số chi tiết còn phải thực hiện nhiệt luyện sau gia công thô, sau đó mài hoặc gia công tinh để đạt kích thước cuối cùng.

Gia công Inox theo bản vẽ

Inox thường được lựa chọn cho môi trường cần khả năng chống ăn mòn hoặc yêu cầu thẩm mỹ. Các sản phẩm thường gặp gồm:

• Mặt bích inox.
• Trục inox.
• Tấm gá inox.
• Chi tiết máy thực phẩm.
• Phụ kiện thiết bị.
• Linh kiện máy móc.

Khi gia công inox cần kiểm soát nhiệt cắt và lựa chọn dụng cụ phù hợp để hạn chế ảnh hưởng đến bề mặt.

Gia công nhôm CNC

Nhôm có tỷ trọng thấp hơn thép và thường được sử dụng trong các cụm máy cần giảm khối lượng. Nhôm CNC phù hợp với: Đồ gá, tấm đế, housing, vỏ thiết bị, chi tiết robot, máy tự động và linh kiện máy. Một số sản phẩm nhôm có thể tiếp tục anodizing sau gia công để thay đổi đặc tính hoặc màu sắc bề mặt.

Gia công nhựa kỹ thuật

POM, PA, PTFE và các loại nhựa kỹ thuật thường được sử dụng cho các chi tiết cần:

• Khối lượng nhẹ.
• Hệ số ma sát thấp.
• Cách điện.
• Chống ăn mòn.
• Giảm tiếng ồn.

Do tính chất vật liệu khác kim loại, chế độ cắt và phương pháp gá cần được lựa chọn phù hợp để hạn chế biến dạng.

Những yếu tố ảnh hưởng đến giá gia công cơ khí theo bản vẽ

Không có một đơn giá cố định áp dụng cho tất cả chi tiết CNC. Chi phí thường phụ thuộc vào:

• Vật liệu: Inox, nhôm, thép hợp kim, thép carbon hay nhựa kỹ thuật có giá phôi và đặc tính gia công khác nhau.
• Kích thước chi tiết: Chi tiết lớn cần phôi lớn, máy phù hợp và thời gian gá đặt nhiều hơn.
• Độ phức tạp: Số lượng mặt gia công, hốc, rãnh, lỗ sâu, ren và biên dạng ảnh hưởng trực tiếp đến thời gian máy.
• Dung sai: Dung sai càng chặt thì yêu cầu về máy, đồ gá và đo kiểm càng cao.
• Số lượng: Khi sản xuất số lượng lớn, thời gian lập trình và chuẩn bị đồ gá có thể được phân bổ cho nhiều sản phẩm nên đơn giá mỗi chi tiết có thể thay đổi.
• Xử lý bề mặt: Mạ, sơn, đánh bóng, anodizing hoặc nhiệt luyện là các công đoạn cần tính riêng tùy yêu cầu.

Vì vậy, cách báo giá chính xác nhất là gửi bản vẽ + vật liệu + số lượng + yêu cầu kỹ thuật để kỹ thuật viên bóc tách.

Khi nào nên chọn gia công CNC theo bản vẽ?

Gia công CNC đặc biệt phù hợp khi sản phẩm:

• Có nhiều kích thước cần kiểm soát.
• Có hình dạng phức tạp.
• Cần sản xuất lặp lại.
• Cần khả năng thay thế giữa các chi tiết.
• Có yêu cầu về vị trí lỗ và bề mặt lắp ghép.
• Sản xuất theo thiết kế độc quyền.
• Không có sản phẩm tiêu chuẩn trên thị trường.
• Cần gia công mẫu trước khi sản xuất hàng loạt.

Đối với các chi tiết đơn giản và dung sai rộng, phương án gia công truyền thống đôi khi có thể kinh tế hơn. Vì vậy, CNC nên được lựa chọn dựa trên bản vẽ, sản lượng và yêu cầu kỹ thuật thực tế thay vì áp dụng cho mọi sản phẩm.

Xem thêm: Gia Công Kết Cấu Thép – Từ Bản Vẽ Đến Bàn Giao để tìm hiểu sâu hơn về nhóm dịch vụ cơ khí liên quan.
