Gia Công Kết Cấu Thép Theo Bản Vẽ – Sản Xuất Khung Thép Chuyên Nghiệp

Gia công kết cấu thép theo bản vẽ là quá trình chế tạo các cấu kiện thép dựa trên hồ sơ kỹ thuật đã xác định về kích thước, vật liệu, chiều dày, vị trí liên kết, mối hàn, lỗ bu lông và yêu cầu hoàn thiện bề mặt. Sản phẩm có thể được sản xuất dạng cấu kiện rời hoặc tổ hợp thành cụm trước khi vận chuyển đến công trình để lắp đặt. Phương thức này phù hợp với nhà xưởng, khung bệ máy, sàn thao tác, kết cấu phụ trợ công nghiệp, khung thiết bị và nhiều sản phẩm thép được thiết kế riêng theo tải trọng hoặc không gian sử dụng thực tế.

Quá trình sản xuất thường bắt đầu từ bản vẽ thiết kế hoặc bản vẽ shop drawing, sau đó thực hiện bóc tách vật tư, chuẩn bị phôi, cắt – khoan – tổ hợp – hàn – kiểm tra – xử lý bề mặt và nghiệm thu trước khi bàn giao. Khác với sản phẩm thép tiêu chuẩn sản xuất hàng loạt, chế tạo kết cấu thép theo yêu cầu cần kiểm soát đồng thời kích thước hình học, chất lượng vật liệu, liên kết hàn và khả năng lắp ghép của từng cấu kiện. Vì vậy, bản vẽ kỹ thuật chính là cơ sở quan trọng để thống nhất giữa đơn vị thiết kế, xưởng sản xuất và bộ phận nghiệm thu.

Chế tạo kết cấu thép công nghiệp – Tiêu chuẩn mối hàn & kiểm định tải trọng

Kết cấu thép công nghiệp thường làm việc dưới tải trọng bản thân, tải thiết bị, tải sử dụng, rung động hoặc các tác động khác tùy từng công trình. Do đó, quá trình chế tạo kết cấu thép cần tuân theo hồ sơ thiết kế và các yêu cầu kỹ thuật được chỉ định cho từng dự án. Không nên áp dụng một tiêu chuẩn hoặc một mức tải trọng cố định cho tất cả sản phẩm. Tiêu chuẩn thiết kế, chế tạo và nghiệm thu phải được lựa chọn dựa trên loại công trình, vật liệu, phương pháp liên kết và yêu cầu của chủ đầu tư.

Kiểm soát bản vẽ trước khi đưa vào sản xuất

Trước khi cắt thép, bộ phận kỹ thuật cần rà soát các thông tin quan trọng như kích thước tổng thể, tiết diện cấu kiện, chiều dày thép, vị trí bản mã, vị trí lỗ bu lông, kiểu liên kết, ký hiệu mối hàn và yêu cầu xử lý bề mặt. Đối với cấu kiện tổ hợp, cần kiểm tra thêm cao độ, góc liên kết, khoảng cách tim lỗ và vị trí tương quan giữa các chi tiết. Việc phát hiện xung đột ngay trên bản vẽ giúp hạn chế tình trạng cấu kiện đã hoàn thiện nhưng không thể lắp ghép tại công trình.

Tiêu chuẩn mối hàn kết cấu thép

Mối hàn là một trong những vị trí quan trọng của kết cấu. Tùy hồ sơ kỹ thuật, dự án có thể quy định tiêu chuẩn hàn cụ thể. Một tài liệu quốc tế phổ biến trong lĩnh vực này là AWS D1.1/D1.1M, áp dụng cho hàn kết cấu bằng thép carbon và thép hợp kim thấp thông dụng. Phiên bản AWS D1.1/D1.1M:2025 và bản sửa đổi AMD1 hiện quy định các yêu cầu liên quan đến thiết kế, chế tạo, chứng nhận năng lực và kiểm tra hàn kết cấu thép. Tuy nhiên, việc ghi “đạt AWS D1.1” trên hồ sơ sản phẩm chỉ nên thực hiện khi quy trình hàn, thợ hàn, vật liệu, công tác kiểm tra và hồ sơ chất lượng thực tế đáp ứng các yêu cầu tương ứng.

Kiểm tra ngoại quan mối hàn

Kiểm tra trực quan thường là bước đầu tiên để đánh giá mối hàn. Các yếu tố cần quan sát gồm hình dạng đường hàn, kích thước mối hàn, độ liên tục, vị trí bắt đầu – kết thúc đường hàn và các bất thường nhìn thấy trên bề mặt. Các khuyết tật hoặc tiêu chí chấp nhận cụ thể phải được đánh giá theo tiêu chuẩn, WPS hoặc yêu cầu kỹ thuật của dự án, thay vì chỉ dựa trên cảm quan.

Kiểm tra không phá hủy khi có yêu cầu

Đối với kết cấu quan trọng, hồ sơ kỹ thuật có thể yêu cầu phương pháp kiểm tra không phá hủy – NDT. Tùy loại liên kết và yêu cầu nghiệm thu, các phương pháp có thể bao gồm kiểm tra thẩm thấu, kiểm tra từ tính, siêu âm hoặc chụp bức xạ. Không phải tất cả mối hàn đều bắt buộc áp dụng cùng một phương pháp NDT. Tỷ lệ kiểm tra và phương pháp kiểm tra cần được xác định trong hồ sơ kỹ thuật hoặc kế hoạch kiểm soát chất lượng.

Kiểm định tải trọng phải dựa trên hồ sơ thiết kế

Khái niệm “kiểm định tải trọng” cần được sử dụng chính xác. Khả năng chịu tải của một khung thép hoặc sàn thao tác không thể xác định chỉ bằng kích thước thép bên ngoài. Việc đánh giá phải xét đến tiết diện cấu kiện, chiều dài nhịp, điều kiện liên kết, vật liệu, tải trọng thiết kế và hệ số an toàn theo tiêu chuẩn áp dụng. Với những kết cấu yêu cầu thử tải thực tế, quy trình và mức tải thử phải được thực hiện theo hồ sơ thiết kế hoặc yêu cầu của đơn vị tư vấn/chủ đầu tư.

Gia công hàn kết cấu thép – Công nghệ MIG/TIG, thợ hàn chứng chỉ 3G/6G

Gia công hàn kết cấu thép là quá trình liên kết các chi tiết thép sau khi cắt, khoan và gá tổ hợp để hình thành cấu kiện hoặc cụm kết cấu hoàn chỉnh. Việc lựa chọn công nghệ hàn phụ thuộc vào vật liệu, chiều dày, tư thế hàn, cấu tạo liên kết và yêu cầu chất lượng.

Hàn MIG/MAG trong chế tạo kết cấu thép

MIG/MAG là nhóm phương pháp hàn hồ quang sử dụng dây hàn liên tục và khí bảo vệ. Trong sản xuất kết cấu thép carbon, quy trình phù hợp có thể mang lại tốc độ đắp tương đối cao và thuận lợi khi sản xuất nhiều đường hàn có tính lặp lại.

Các thông số như dòng điện, điện áp, tốc độ cấp dây, khí bảo vệ và tốc độ di chuyển mỏ hàn phải được lựa chọn theo quy trình kỹ thuật. Không nên thiết lập thông số hàn chỉ dựa vào kinh nghiệm khi sản phẩm có yêu cầu kiểm soát chất lượng nghiêm ngặt.

Hàn TIG cho các vị trí yêu cầu kiểm soát cao

TIG sử dụng điện cực tungsten không nóng chảy và khí bảo vệ. Phương pháp này có khả năng kiểm soát hồ quang tốt và thường được lựa chọn trong những trường hợp yêu cầu đường hàn sạch, kiểm soát nhiệt tốt hoặc gia công các vật liệu, chi tiết đặc thù.

Tuy nhiên, TIG không phải lúc nào cũng là phương án tối ưu cho toàn bộ một kết cấu thép lớn. Việc lựa chọn MIG/MAG, TIG hoặc các phương pháp hàn khác cần căn cứ vào bản vẽ và WPS.

WPS – Quy trình hàn cần được kiểm soát

WPS – Welding Procedure Specification – là tài liệu mô tả các thông số và điều kiện để thực hiện một mối hàn. Một WPS có thể quy định loại vật liệu cơ bản, vật liệu hàn, đường kính dây hoặc que hàn, tư thế hàn, dòng điện, điện áp, khí bảo vệ, nhiệt độ và các yêu cầu kỹ thuật liên quan. Đối với dự án có yêu cầu tiêu chuẩn cụ thể, việc lập và áp dụng WPS giúp giảm sự phụ thuộc vào thao tác cảm tính giữa các thợ hàn khác nhau.

Chứng chỉ thợ hàn 3G và 6G là gì?

“3G” và “6G” thường được dùng để mô tả các tư thế hoặc bài kiểm tra năng lực hàn trong những hệ tiêu chuẩn nhất định. Với kết cấu thép, năng lực của thợ hàn cần phù hợp với loại liên kết và phạm vi công việc thực tế. ISO 9606-1:2012 quy định yêu cầu kiểm tra năng lực thợ hàn đối với hàn nóng chảy thép và hiện vẫn được ISO xác nhận là phiên bản hiện hành.

Do đó, nếu hồ sơ dự án yêu cầu thợ hàn có chứng nhận 3G, 6G hoặc chứng chỉ theo một tiêu chuẩn cụ thể, cần kiểm tra phạm vi hiệu lực của chứng chỉ chứ không chỉ kiểm tra tên gọi. Không nên quảng cáo “100% thợ hàn đạt 3G/6G” nếu doanh nghiệp chưa có hồ sơ chứng minh tương ứng.

Kiểm soát biến dạng sau hàn

Nhiệt trong quá trình hàn có thể làm cấu kiện cong, vênh hoặc thay đổi kích thước. Đối với khung thép lớn, xưởng cần tính đến trình tự hàn, phương pháp gá giữ, vị trí hàn đối xứng và lượng nhiệt đưa vào. Sau hàn, cấu kiện nên được kiểm tra lại các kích thước quan trọng như đường chéo, độ vuông, khoảng cách lỗ và độ phẳng của bề mặt lắp đặt.

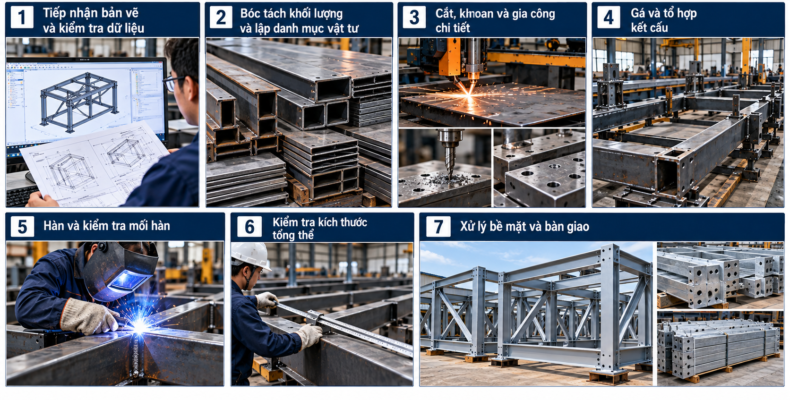

Sản xuất khung thép theo yêu cầu – Quy trình bóc tách vật tư & tổ hợp kết cấu

Sản xuất khung thép theo yêu cầu bắt đầu từ việc chuyển bản vẽ thiết kế thành danh mục vật tư và từng cấu kiện có thể sản xuất tại xưởng. Quy trình này ảnh hưởng trực tiếp đến lượng vật liệu sử dụng, thời gian gia công và khả năng lắp ráp sau cùng.

Bước 1 – Tiếp nhận bản vẽ và kiểm tra dữ liệu

Xưởng tiếp nhận bản vẽ PDF, CAD, shop drawing hoặc bộ hồ sơ kỹ thuật tương ứng. Bộ phận kỹ thuật kiểm tra kích thước, tiết diện, mối liên kết, bản mã, vị trí lỗ và các yêu cầu về sơn hoặc mạ bảo vệ. Nếu có thông tin chưa rõ, cần thống nhất trước khi phát hành bản vẽ sản xuất.

Bước 2 – Bóc tách khối lượng và lập danh mục vật tư

Từ bản vẽ, kỹ thuật viên xác định chủng loại và khối lượng từng vật tư. Ví dụ có thể gồm thép hình H/I/U/V, thép hộp, thép ống, thép tấm, bản mã, bu lông và các chi tiết liên kết. Việc bóc tách chính xác giúp lập kế hoạch mua vật tư và hạn chế lượng thép dư không cần thiết.

Bước 3 – Cắt, khoan và gia công chi tiết

Thép được cắt theo kích thước quy định. Các vị trí cần liên kết bu lông được khoan hoặc gia công theo bản vẽ. Bản mã, sườn tăng cứng và các chi tiết phụ cũng được chuẩn bị trước khi chuyển sang công đoạn tổ hợp. Các kích thước quan trọng cần được kiểm tra trước khi hàn vì việc sửa chữa sau khi đã tổ hợp thường tốn thời gian hơn.

Bước 4 – Gá và tổ hợp kết cấu

Các chi tiết được định vị theo bản vẽ trước khi hàn chính thức. Ở bước này cần đặc biệt kiểm soát tim trục, cao độ tương đối, khoảng cách, góc vuông và đường chéo của khung. Với cấu kiện lớn, đồ gá có vai trò giữ ổn định hình học trong suốt quá trình hàn.

Bước 5 – Hàn và kiểm tra mối hàn

Sau khi vị trí các chi tiết được xác nhận, thợ hàn thực hiện theo trình tự và quy trình đã quy định. Mối hàn được kiểm tra theo yêu cầu kỹ thuật của dự án. Nếu hồ sơ yêu cầu NDT, công tác kiểm tra phải thực hiện đúng phương pháp, phạm vi và tỷ lệ đã thống nhất.

Bước 6 – Kiểm tra kích thước tổng thể

Cấu kiện sau hàn cần được kiểm tra lại. Các thông số thường quan tâm gồm chiều dài, chiều rộng, chiều cao, khoảng cách lỗ, vị trí bản mã, độ vuông, độ phẳng và khả năng ghép nối với cấu kiện liên quan. Đối với khung lắp ghép phức tạp, xưởng có thể tổ hợp thử trước khi hoàn thiện bề mặt nếu điều kiện sản xuất cho phép.

Bước 7 – Xử lý bề mặt và bàn giao

Tùy môi trường sử dụng, kết cấu có thể được làm sạch và áp dụng hệ bảo vệ bề mặt phù hợp. Các giải pháp thường gặp gồm hệ sơn bảo vệ hoặc mạ kẽm nhúng nóng nếu thiết kế yêu cầu. Chiều dày lớp phủ, phương pháp chuẩn bị bề mặt và số lớp sơn phải căn cứ vào specification của công trình thay vì áp dụng một giá trị chung cho tất cả kết cấu.

Quy trình tổng quát có thể tóm tắt: Bản vẽ → Bóc tách vật tư → Chuẩn bị thép → Cắt/khoan → Gá tổ hợp → Hàn → Kiểm tra → Xử lý bề mặt → Nghiệm thu → Bàn giao.

Xem thêm: Gia Công Đồ Gá, Bệ Máy & Khung Máy Công Nghiệp để tham khảo nhóm dịch vụ liên quan.

Minh bạch nguồn gốc thép (CO/CQ) – Hòa Phát, Posco, thép nhập khẩu chính ngạch

Nguồn gốc và chất lượng vật liệu là dữ liệu quan trọng trong gia công kết cấu thép theo bản vẽ, đặc biệt với các dự án cần hồ sơ nghiệm thu. Tuy nhiên, CO, CQ và chứng chỉ kiểm tra vật liệu không nên được hiểu là cùng một loại giấy tờ.

CO là gì?

CO – Certificate of Origin – là chứng từ liên quan đến xuất xứ hàng hóa. Với vật liệu nhập khẩu, CO có thể được sử dụng để xác định nguồn gốc xuất xứ theo hồ sơ thương mại và yêu cầu tương ứng. CO không thay thế cho tài liệu chứng minh các chỉ tiêu cơ lý hoặc thành phần hóa học của thép.

CQ và chứng chỉ chất lượng vật liệu

CQ thường được thị trường Việt Nam gọi chung là chứng nhận chất lượng. Tùy nhà sản xuất và hồ sơ dự án, tài liệu vật liệu có thể thể hiện mác thép, tiêu chuẩn sản xuất, thành phần hóa học, giới hạn chảy, độ bền kéo và các kết quả kiểm tra khác. Với công trình yêu cầu truy xuất vật liệu chặt chẽ, cần đối chiếu số heat, số lô hoặc ký hiệu tương ứng giữa chứng chỉ và vật liệu thực tế.

Thép Hòa Phát, Posco và vật liệu theo yêu cầu dự án

Tùy hồ sơ thiết kế và nguồn cung thực tế, dự án có thể yêu cầu vật liệu từ các nhà sản xuất trong nước hoặc nhập khẩu như Hòa Phát, Posco hoặc thương hiệu được phê duyệt khác. Tên nhà sản xuất không nên được sử dụng như một cam kết cố định nếu mỗi đơn hàng sử dụng nguồn vật tư khác nhau. Cách minh bạch hơn là ghi rõ: Mác thép + tiêu chuẩn vật liệu + nhà sản xuất theo lô thực tế + chứng từ đi kèm nếu hợp đồng yêu cầu. Điều này giúp chủ đầu tư kiểm tra đúng vật liệu đã đưa vào sản xuất thay vì chỉ dựa vào tên thương hiệu trên báo giá.

Vì sao cần truy xuất vật liệu theo từng lô?

Hai thanh thép có hình dạng tương tự chưa chắc có cùng mác vật liệu hoặc tính chất cơ học. Với kết cấu quan trọng, truy xuất lô thép giúp liên kết vật liệu thực tế với hồ sơ chất lượng. Quy trình quản lý có thể bao gồm kiểm tra chứng từ đầu vào, nhận dạng vật liệu, ghi nhận số lô và lưu hồ sơ phục vụ nghiệm thu.

Phạm vi ứng dụng: Nhà xưởng, khung bệ thiết bị, sàn thao tác Mezzanine

Gia công kết cấu thép theo bản vẽ có phạm vi ứng dụng rộng vì cấu kiện có thể được thiết kế theo tải trọng, kích thước và không gian riêng của từng dự án.

Kết cấu thép nhà xưởng

Nhà xưởng sử dụng nhiều cấu kiện như cột, dầm, khung, giằng, bản mã và chi tiết liên kết. Trong quá trình sản xuất, độ chính xác tại vị trí liên kết đặc biệt quan trọng vì sai lệch tại xưởng có thể làm tăng thời gian căn chỉnh tại công trường. Các cấu kiện nên được đánh dấu theo bản vẽ lắp để thuận tiện trong quá trình vận chuyển và thi công.

Khung bệ máy và bệ thiết bị công nghiệp

Khung bệ thiết bị thường cần đáp ứng đồng thời yêu cầu về kích thước, độ phẳng bề mặt đặt máy và khả năng chịu tải. Một số thiết bị còn tạo rung động trong quá trình vận hành nên thiết kế kết cấu phải do đơn vị có chuyên môn xác định. Xưởng sản xuất có nhiệm vụ chế tạo đúng hồ sơ được phê duyệt và kiểm soát các vị trí liên kết quan trọng.

Sàn thao tác và Mezzanine

Sàn thao tác và Mezzanine giúp tận dụng không gian theo chiều cao trong nhà máy, kho hoặc khu vực sản xuất. Cấu tạo có thể gồm cột, dầm chính, dầm phụ, hệ giằng, mặt sàn, cầu thang và lan can. Tải trọng sử dụng không nên tự xác định theo cảm tính. Sàn chứa hàng, sàn đặt máy và sàn dành cho người đi lại có điều kiện tải khác nhau, vì vậy cần dựa trên thiết kế kết cấu cụ thể.

Khung thép phục vụ dây chuyền sản xuất

Dây chuyền máy có thể cần khung đỡ băng tải, giá đỡ đường ống, bục thao tác, khung bảo vệ hoặc giá đặt thiết bị. Đây thường là các sản phẩm không có kích thước tiêu chuẩn và phải sản xuất khung thép theo yêu cầu dựa trên layout máy thực tế. Khả năng chế tạo theo bản vẽ giúp doanh nghiệp chủ động hơn khi cải tạo hoặc mở rộng dây chuyền.

Kết cấu phụ trợ và sản phẩm thép theo thiết kế riêng

Ngoài các hạng mục lớn, xưởng kết cấu thép còn có thể gia công bản mã, khung giá, giá đỡ, bệ, giằng và nhiều cụm cơ khí hàn khác. Với mỗi sản phẩm, phương án chế tạo cần được lựa chọn dựa trên kích thước, tải trọng và điều kiện lắp đặt.
