Gối cầu cao su cốt bản thép: Cấu tạo, tiêu chuẩn kỹ thuật

Gối cầu cao su cốt bản thép được sử dụng phổ biến trong các công trình cầu đường nhờ khả năng chịu lực lớn và làm việc ổn định lâu dài. Sản phẩm kết hợp giữa cao su đàn hồi và bản thép gia cường, đáp ứng tốt yêu cầu kỹ thuật khắt khe. Bài viết cung cấp thông tin về chất lượng, tiêu chuẩn và giá thành gối cầu cao su cốt bản thép trên thị trường hiện nay.

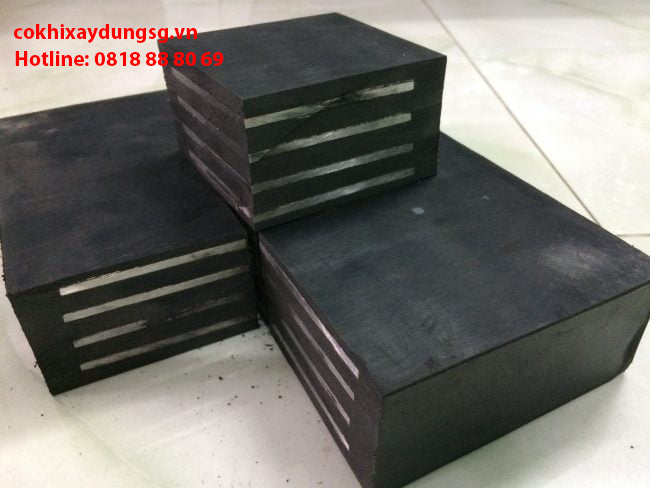

Gối cầu cao su cốt bản thép là gì?

Khái niệm và vai trò

Gối cầu là bộ phận trung gian nằm giữa kết cấu nhịp phía trên và hệ mố, trụ phía dưới. Nếu xem nhịp cầu như cơ thể và mố trụ là đôi chân nâng đỡ, thì gối cầu chính là “khớp gối” giúp toàn bộ hệ kết cấu vận hành linh hoạt. Đây không phải là một tấm đệm đơn giản, mà là một thiết bị kỹ thuật được tính toán cẩn thận, có nhiệm vụ kết nối, truyền tải và điều tiết các lực tác động lên công trình.

Điểm quan trọng nhất của gối cầu cao su cốt bản thép nằm ở khả năng tạo ra một liên kết “mềm”. Nhờ đó, nhịp cầu có đủ không gian để “thở” – tức là có thể dịch chuyển hoặc xoay nhẹ theo tải trọng và điều kiện môi trường, mà không gây nứt vỡ cho các kết cấu bê tông cứng của mố cầu và trụ cầu.

Chức năng chính

Một gối cầu cao su bản thép đạt chuẩn cần đảm bảo tốt ba nhiệm vụ then chốt:

• Truyền tải trọng: Gối cầu tiếp nhận toàn bộ tải trọng tĩnh từ kết cấu dầm và tải trọng động do phương tiện lưu thông, sau đó phân bố đều lực này xuống hệ hạ tầng bên dưới.
• Hỗ trợ chuyển vị: Khi nhiệt độ thay đổi, nhịp cầu sẽ giãn nở hoặc co lại. Gối cầu cho phép dầm cầu trượt hoặc xoay trong giới hạn cho phép, giúp giải phóng ứng suất và ngăn ngừa biến dạng quá mức.
• Giảm chấn, hấp thụ rung động: Nhờ đặc tính đàn hồi của cao su tự nhiên hoặc cao su tổng hợp neoprene, gối cầu hoạt động như một bộ phận cách chấn, giúp triệt tiêu xung kích, giảm rung lắc và hạn chế hiện tượng mỏi vật liệu theo thời gian.

Cấu tạo chi tiết của gối cầu cao su cốt bản thép

Không ít người vẫn nghĩ gối cầu chỉ đơn giản là một khối cao su đặc. Thực tế, cấu tạo của gối cầu cao su cốt bản thép phức tạp và tinh vi hơn rất nhiều. Đây là một tổ hợp vật liệu được tính toán kỹ lưỡng, nơi các lớp có tính chất gần như đối lập lại phối hợp với nhau để tạo nên hiệu quả làm việc tối ưu.

Các lớp cao su (Rubber layers)

Lớp vỏ ngoài và các lớp đệm bên trong thường được chế tạo từ cao su tự nhiên hoặc cao su tổng hợp neoprene. Điểm mạnh của vật liệu này nằm ở độ đàn hồi cao, khả năng chống mài mòn tốt và đặc biệt là mô-đun cắt phù hợp, giúp gối cầu hấp thụ và phân tán năng lượng sinh ra trong quá trình khai thác.

Các bản thép chịu lực (Steel plates)

Giữa các lớp cao su là những bản thép được bố trí song song theo phương ngang. Việc bổ sung thép không phải là thừa thãi, mà là yếu tố then chốt để gối cầu làm việc hiệu quả.

Nếu chỉ sử dụng cao su thuần, gối sẽ dễ bị “phình” khi chịu lực nén lớn. Các bản thép đóng vai trò khống chế biến dạng ngang, đồng thời nâng cao khả năng chịu tải nén đứng, có thể lên tới hàng trăm tấn.

Sự liên kết giữa cao su và thép (Quá trình lưu hóa)

Điểm cốt lõi của công nghệ nằm ở quá trình lưu hóa. Dưới tác động của nhiệt độ và áp suất cao, cao su và thép được liên kết với nhau ở mức độ phân tử. Mối liên kết này bền vững đến mức gần như không thể tách rời bằng các tác động cơ học thông thường, đảm bảo gối cầu làm việc ổn định và an toàn trong suốt vòng đời khai thác, kể cả khi chịu tải trọng lớn và thay đổi liên tục.

Thông số kỹ thuật và tiêu chuẩn chất lượng

Khi lựa chọn gối cầu cho các dự án quan trọng, các kỹ sư không thể dựa vào cảm tính hay ước đoán. Mọi quyết định đều phải được xây dựng trên những con số cụ thể và hệ thống tiêu chuẩn kiểm định rõ ràng, bởi đây là bộ phận ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ của công trình.

Các chỉ số kỹ thuật cơ bản

Một bộ gối cầu đạt chuẩn luôn đi kèm bảng thông số kỹ thuật chi tiết, trong đó có những chỉ tiêu cốt lõi như:

• Kích thước: Được thiết kế đa dạng, từ các loại nhỏ dùng cho cầu dân sinh đến những gối kích thước lớn dành cho cầu cao tốc và công trình tải trọng lớn.
• Độ cứng (Shore A): Thông thường nằm trong khoảng 60 ± 5 Shore A. Đây là mức độ cứng được đánh giá là tối ưu, vừa đảm bảo khả năng chịu nén, vừa giữ được độ đàn hồi cần thiết cho chuyển vị.
• Cường độ chịu kéo: Phải đạt ngưỡng tối thiểu (thường trên 15,5 MPa) để cao su không bị xé rách khi chịu lực cắt và tải trọng lặp.
• Độ giãn dài khi đứt: Chỉ số này cho biết mức độ “chịu đựng” của cao su khi bị kéo đến giới hạn, phản ánh khả năng làm việc an toàn trong các điều kiện khắc nghiệt.

Tiêu chuẩn kiểm định áp dụng

Tại Việt Nam, gối cầu cao su bắt buộc phải đáp ứng các hệ thống tiêu chuẩn kỹ thuật hiện hành, bao gồm:

• TCVN 10308:2014: Tiêu chuẩn quốc gia cho gối cầu cao su cốt bản thép, là căn cứ chính trong sản xuất và nghiệm thu.
• AASHTO LRFD: Tiêu chuẩn thiết kế cầu của Mỹ, nổi tiếng với yêu cầu rất cao về độ bền mỏi và khả năng làm việc lâu dài.
• ASTM D4014 hoặc EN 1337: Các tiêu chuẩn quốc tế khác thường được áp dụng cho dự án có yếu tố nước ngoài hoặc yêu cầu kỹ thuật đặc biệt.

Ưu điểm vượt trội của gối cầu cao su cốt bản thép

Không phải công trình nào cũng cần đến gối cầu thép nguyên khối hay gối chậu (pot bearing). Trên thực tế, gối cầu cao su cốt bản thép được lựa chọn rộng rãi vì mang lại hiệu quả rất tốt so với chi phí đầu tư. Những ưu điểm dưới đây lý giải vì sao loại gối này luôn là phương án “đáng đồng tiền bát gạo” trong nhiều dự án cầu đường.

• Khả năng chịu tải lớn: Nhờ hệ thống các bản thép gia cường đặt xen kẽ, gối có thể tiếp nhận và truyền tải áp lực nén thẳng đứng rất lớn mà vẫn giữ được hình dạng ổn định.
• Thích ứng tốt với thời tiết: Cao su kỹ thuật hiện đại có khả năng chống lão hóa và ăn mòn, giúp gối làm việc bền bỉ trong môi trường nắng mưa, ẩm ướt hay khí hậu khắc nghiệt.
• Thi công và bảo trì đơn giản: So với các loại gối cơ khí phức tạp, gối cao su có cấu tạo gọn gàng, dễ lắp đặt và gần như không đòi hỏi bảo dưỡng thường xuyên trong quá trình sử dụng.
• Giảm tiếng ồn và rung động: Nhờ đặc tính đàn hồi, gối cao su hấp thụ chấn động ngay tại điểm tiếp xúc, từ đó hạn chế đáng kể tiếng ồn và rung lắc truyền xuống kết cấu bên dưới.

Các loại gối cầu cao su phổ biến hiện nay

Gối cao su được phân chia thành một số loại cơ bản, mỗi loại đảm nhận một vai trò riêng, phù hợp với từng vị trí trong hệ thống cầu:

• Gối cầu cao su cố định: Loại gối này có nhiệm vụ “giữ chốt” cho nhịp cầu tại một điểm xác định. Nó không cho phép nhịp dịch chuyển theo phương ngang hay dọc, nhưng vẫn cho phép xảy ra chuyển động xoay nhỏ để thích ứng với biến dạng của kết cấu.
• Gối cầu cao su di động: Linh hoạt hơn so với gối cố định, loại gối này thường được phủ thêm lớp PTFE (Teflon) nhằm giảm ma sát. Nhờ đó, nhịp cầu có thể trượt theo phương tính toán, giải phóng ứng suất do giãn nở nhiệt hoặc tải trọng khai thác.
• Gối cầu dạng chữ nhật và dạng tròn: Việc lựa chọn hình dạng không mang tính ngẫu nhiên mà phụ thuộc vào hướng tác động của lực. Cầu thẳng thường ưu tiên gối chữ nhật, trong khi cầu cong hoặc cầu có hướng lực phức tạp có thể sử dụng gối tròn để phân bố tải đều hơn.

Ứng dụng thực tế của gối cầu cao su

Gối cầu cao su không chỉ gắn liền với hình ảnh những cây cầu lớn bắc qua sông. Trên thực tế, thiết bị này hiện diện ở nhiều lĩnh vực khác nhau, âm thầm đảm nhiệm vai trò bảo vệ kết cấu:

• Trong xây dựng giao thông: Gối cầu được sử dụng rộng rãi tại cầu vượt đô thị, cầu cao tốc và cả cầu đường sắt, nơi kết cấu phải làm việc liên tục dưới tải trọng lớn và biến động.
• Trong công nghiệp nặng: Chúng được dùng như lớp đệm chống rung cho các thiết bị có khối lượng lớn, điển hình là chân máy phát điện công suất cao, giúp hạn chế rung động truyền xuống nền móng.
• Trong công trình dân dụng: Ở những khu vực có nguy cơ động đất, nhiều tòa nhà áp dụng giải pháp gối cao su cách chấn. Nhờ khả năng hấp thụ và phân tán năng lượng, công trình có thể giảm thiểu rủi ro hư hỏng hoặc sụp đổ khi xảy ra chấn động mạnh.

Quy trình lắp đặt và bảo trì gối cầu cao su

Một sản phẩm dù tốt đến đâu cũng khó phát huy hết hiệu quả nếu lắp đặt sai cách. Với gối cầu cao su, độ chính xác trong thi công gần như quyết định trực tiếp đến tuổi thọ sử dụng. Dưới đây là những lưu ý quan trọng thường được các kỹ sư áp dụng trong thực tế.

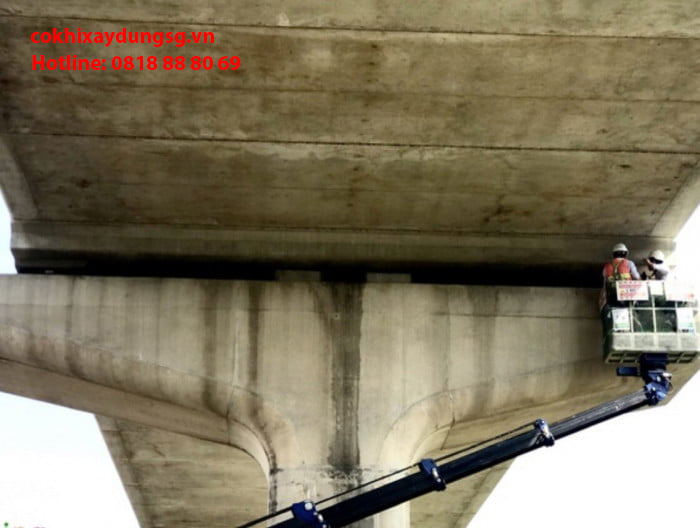

Hướng dẫn lắp đặt đúng kỹ thuật

• Bề mặt đá kê gối: Cần được xử lý phẳng tuyệt đối, sạch bụi bẩn và không dính dầu mỡ để đảm bảo tiếp xúc đều và truyền lực chính xác.
• Xác định vị trí: Tâm gối phải trùng với tâm dầm cầu, vì vậy việc sử dụng máy toàn đạc để định vị là yêu cầu bắt buộc, không nên làm theo cảm tính.
• Cố định gối: Phần đế gối cần được liên kết chắc chắn với mố trụ bằng vữa không co ngót, có cường độ cao, nhằm tránh xê dịch trong quá trình khai thác.

Lưu ý trong quá trình sử dụng và bảo trì

Gối cầu cao su có độ bền rất cao, nhưng vẫn cần được kiểm tra định kỳ. Việc theo dõi sớm các dấu hiệu như nứt, biến dạng bất thường, hoặc tình trạng khe co giãn bị kẹt rác sẽ giúp ngăn ngừa hư hỏng lớn về sau. Giữ cho khu vực quanh gối luôn sạch sẽ cũng là cách đơn giản nhưng hiệu quả để kéo dài tuổi thọ thiết bị, có thể lên đến hàng chục năm sử dụng ổn định.

Câu hỏi thường gặp về gối cầu cao su

Tuổi thọ của gối cầu cao su là bao lâu?

Tuổi thọ trung bình từ 15 – 25 năm. Độ bền phụ thuộc vào chất lượng cao su, kỹ thuật lưu hóa và điều kiện vận hành thực tế của công trình.

Làm thế nào để phân biệt gối cầu đạt chuẩn và kém chất lượng?

Gối chuẩn có bề mặt mịn, không nứt, kích thước chính xác, đầy đủ chứng chỉ thí nghiệm (lực nén, độ cứng) và tem nhãn từ nhà sản xuất uy tín.

Có thể sản xuất gối cầu theo kích thước yêu cầu không?

Có. Nhà máy hoàn toàn có thể gia công theo bản vẽ thiết kế riêng về chiều dài, chiều rộng và số lớp bản thép để phù hợp với tải trọng từng nhịp cầu.

Gối cầu cao su có chịu được nhiệt độ cao không?

Có. Cao su chuyên dụng (như Neoprene) chịu được nhiệt độ từ -20°C đến hơn 60°C, duy trì tính đàn hồi ổn định dưới tác động của thời tiết khắc nghiệt.

Tại sao gối cầu cao su thường có màu đen?

Do thành phần chứa Carbon Black (than đen) giúp tăng cường độ bền cơ học, chống tia UV và ngăn chặn quá trình oxy hóa, kéo dài tuổi thọ vật liệu.
