Tiêu chuẩn gối cầu cao su cốt bản thép là cơ sở quan trọng để đảm bảo an toàn kết cấu và tuổi thọ công trình cầu đường. Việc tuân thủ đúng tiêu chuẩn giúp gối cầu làm việc ổn định, giảm chuyển vị và phân tán tải trọng hiệu quả. Bài viết tổng hợp các tiêu chuẩn áp dụng và những lưu ý kỹ thuật cần quan tâm khi thiết kế, thi công.

Gối cầu cao su cốt bản thép là gì?

Khái niệm và vai trò trong kết cấu nhịp cầu

Nếu hình dung một cách đơn giản, gối cầu giống như một chiếc “giảm xóc” cỡ lớn, nằm giữa phần nhịp cầu phía trên và hệ thống mố, trụ bên dưới. Đây là bộ phận trung gian giúp liên kết dầm cầu với kết cấu hạ tầng.

Nhờ có gối cầu, các lực tác động từ nhịp cầu được phân bổ hợp lý hơn, tránh truyền trực tiếp xuống mố trụ. Nếu thiếu bộ phận này, ma sát và áp lực tập trung sẽ nhanh chóng gây mài mòn, nứt vỡ và làm giảm tuổi thọ công trình.

Những chức năng chính của gối cầu

Trong vận hành thực tế, gối cầu đảm nhiệm ba vai trò quan trọng:

• Chịu lực nén: Toàn bộ trọng lượng bản thân dầm cầu và tải trọng xe cộ được truyền xuống mố trụ thông qua gối cầu, giúp kết cấu làm việc ổn định.
• Cho phép biến dạng ngang: Khi nhiệt độ thay đổi, dầm cầu sẽ giãn nở hoặc co lại. Gối cầu tạo không gian để sự chuyển vị này diễn ra êm ái, không gây tổn hại cho trụ cầu.
• Cho phép biến dạng quay: Dưới tác động của tải trọng động, dầm cầu có độ võng nhất định. Gối cầu cho phép dầm quay nhẹ tại gối, nhờ đó giảm ứng suất tập trung và hạn chế hiện tượng mỏi vật liệu.

Ngoài ra, với những loại gối đặc biệt như gối cao su lõi chì, khả năng hấp thụ rung động và tiêu tán năng lượng còn giúp công trình tăng cường khả năng chống chấn, đặc biệt hữu ích trong khu vực có nguy cơ động đất.

Cấu tạo: Sự kết hợp giữa cao su đàn hồi và bản thép gia cường

Về cấu tạo, gối cầu cao su cốt bản thép được sản xuất theo nguyên lý xếp lớp. Các lớp cao su đàn hồi, thường là cao su tự nhiên hoặc cao su Neoprene, được xen kẽ với những bản thép mỏng gia cường.

Mỗi vật liệu đảm nhận một vai trò riêng: thép giúp giữ ổn định hình dạng và chịu lực, trong khi cao su tạo độ đàn hồi, cho phép gối cầu thích ứng linh hoạt với các biến dạng trong quá trình khai thác. Sự kết hợp này chính là yếu tố làm nên độ bền và hiệu quả làm việc của gối cầu trong kết cấu cầu đường.

Tiêu chuẩn quốc gia TCVN 10308:2014 về gối cầu cao su

Tại Việt Nam, từ khâu thiết kế cho đến thi công và nghiệm thu, gối cầu cao su đều phải tuân thủ nghiêm ngặt theo TCVN 10308:2014. Đây hiện là bộ tiêu chuẩn quan trọng và được xem như “kim chỉ nam” trong việc kiểm soát chất lượng gối cầu cao su trên các công trình giao thông.

Quy định về mô-đun trượt (Shear Modulus)

Mô-đun cắt hay còn gọi là mô-đun trượt G, là thông số then chốt quyết định khả năng dịch chuyển ngang của gối cầu. Theo tiêu chuẩn, giá trị G thường nằm trong khoảng 0,8 – 1,2 MPa. Khoảng giới hạn này không phải ngẫu nhiên, bởi nếu mô-đun trượt quá thấp hoặc quá cao, kết cấu cầu có thể mất đi sự ổn định cần thiết khi chịu tải và biến dạng.

Các chỉ tiêu cơ lý của vật liệu cao su

Vật liệu cao su dùng để sản xuất gối cầu phải vượt qua hàng loạt thí nghiệm cơ lý nghiêm ngặt nhằm đảm bảo độ bền lâu dài trong điều kiện khai thác thực tế. Cụ thể:

• Độ cứng Shore A thường được yêu cầu ở mức 60 ± 5.
• Cường độ kéo đứt không được thấp hơn 15,5 MPa.
• Độ dãn dài khi đứt phải đạt trong khoảng 300% – 400%.
• Khả năng kháng lão hóa đảm bảo cao su không bị giòn hay nứt gãy sau nhiều năm sử dụng ngoài môi trường.

Yêu cầu đối với bản thép gia cường

Phần bản thép bên trong gối cầu phải sử dụng thép cán nóng đạt mác tiêu chuẩn, phổ biến như SS400. Trước khi lưu hóa, bề mặt thép cần được xử lý kỹ lưỡng để đảm bảo độ bám dính tuyệt đối với cao su. Đây là yếu tố then chốt nhằm tránh hiện tượng tách lớp, vốn có thể làm suy giảm nghiêm trọng khả năng làm việc của gối cầu trong quá trình khai thác lâu dài.

Thông số kỹ thuật và cách phân loại gối cầu

Phân loại theo tính năng sử dụng

Tùy vào vị trí và vai trò trong kết cấu nhịp, gối cầu được chia thành những loại khác nhau:

• Gối cố định: Có nhiệm vụ giữ ổn định cho dầm cầu, hạn chế tối đa các chuyển vị ngang để kết cấu làm việc chắc chắn.
• Gối di động một hướng hoặc đa hướng: Cho phép dầm cầu dịch chuyển linh hoạt theo một hoặc nhiều phương, thường đi kèm với hệ thống khe co giãn để hấp thụ biến dạng do nhiệt độ và tải trọng.

Kích thước và khả năng chịu tải

Gối cầu được sản xuất với nhiều kích thước khác nhau, phổ biến trong khoảng 200 × 300 mm đến 700 × 700 mm. Việc lựa chọn loại gối phù hợp không chỉ dựa vào kích thước hình học mà quan trọng hơn là kết quả tính toán áp lực tiếp xúc và tải trọng thiết kế (kN), nhằm đảm bảo gối làm việc bền bỉ và an toàn lâu dài.

Ưu điểm nổi bật của gối cầu cao su cốt bản thép

• Khả năng đàn hồi vượt trội: Nhờ đặc tính đàn hồi tự nhiên của cao su, gối cầu có thể hấp thụ và phân tán hiệu quả các xung lực, đặc biệt là rung chấn do tải trọng động gây ra.
• Giảm rung và hạn chế tiếng ồn: Gối cầu giúp làm dịu các va chạm cơ học giữa dầm và mố trụ, từ đó giảm đáng kể rung động và tiếng ồn, góp phần bảo vệ môi trường xung quanh công trình.
• Độ bền lâu dài: Sử dụng cao su Neoprene cho phép gối cầu làm việc ổn định trong nhiều điều kiện khắc nghiệt, từ khu vực miền núi đến vùng ven biển, nhờ khả năng chống ăn mòn hóa học và lão hóa theo thời gian.

Quy trình sản xuất và kiểm soát chất lượng gối cầu cao su

• Chuẩn bị vật liệu: Quy trình bắt đầu từ khâu chuẩn bị, nơi các bản thép và tấm cao su được cắt đúng kích thước theo thiết kế. Bề mặt thép không để nguyên trạng mà được mài nhám và xử lý kỹ nhằm tăng độ bám dính với cao su. Công đoạn này tuy mất thời gian nhưng quyết định trực tiếp đến khả năng liên kết và độ bền lâu dài của gối cầu.
• Xếp lớp trong khuôn: Sau khi chuẩn bị xong vật liệu, các lớp cao su và bản thép gia cường được xếp xen kẽ theo đúng thứ tự thiết kế. Việc xếp lớp phải đảm bảo độ phẳng, đúng vị trí và không được sai lệch, vì chỉ cần một lớp đặt không chuẩn cũng có thể ảnh hưởng đến khả năng chịu lực và biến dạng của gối trong quá trình làm việc.
• Lưu hóa dưới nhiệt và áp lực: Khi đã hoàn tất việc xếp lớp, toàn bộ cụm vật liệu được đưa vào khuôn lưu hóa. Dưới tác động đồng thời của nhiệt độ và áp suất lớn, cao su chuyển từ trạng thái ban đầu sang trạng thái đàn hồi ổn định, liên kết chặt chẽ với các bản thép. Đây là bước then chốt, quyết định đến tính đàn hồi, độ ổn định và tuổi thọ của gối cầu.
• Kiểm tra và đánh giá chất lượng: Sau khi lưu hóa, sản phẩm được lấy ra khỏi khuôn và tiến hành kiểm tra. Các thông số hình học như kích thước, độ phẳng, độ song song giữa các mặt được đo đạc và đối chiếu với tiêu chuẩn gối cầu cao su hiện hành. Chỉ những gối cầu đạt yêu cầu về sai số cho phép và chất lượng bề mặt mới được nghiệm thu và đưa vào sử dụng.

Thí nghiệm và nghiệm thu gối cầu cao su cốt bản thép

Trước khi gối cầu cao su được đưa vào sử dụng, việc thí nghiệm là bước bắt buộc để kiểm chứng khả năng chịu tải và độ an toàn của sản phẩm. Đây không chỉ là yêu cầu kỹ thuật, mà còn là cơ sở để bảo đảm chất lượng cho toàn bộ công trình.

Các phương pháp thử nghiệm trong phòng thí nghiệm

Việc thí nghiệm được thực hiện theo đúng tiêu chuẩn áp dụng cho gối cầu cao su. Trong đó, phổ biến nhất là thử nén tĩnh nhằm kiểm tra khả năng chịu lực theo thiết kế, và xác định mô-đun cắt để đánh giá mức độ cản trở khi gối cầu dịch chuyển ngang. Tần suất thí nghiệm cũng không được làm tùy tiện, mà phải tuân thủ chặt chẽ theo yêu cầu của từng dự án và quy định trong TCVN 10308:2014.

Các chỉ tiêu cần đạt khi thí nghiệm

Một mẫu gối cầu đạt yêu cầu phải thỏa mãn đầy đủ các chỉ tiêu về độ cứng, sức bền kéo cũng như khả năng bám dính giữa lớp cao su và bản thép. Chỉ cần một trong các thông số không đạt, toàn bộ lô sản phẩm liên quan sẽ bị loại bỏ để tránh rủi ro khi đưa vào công trình.

Tiêu chuẩn nghiệm thu khi lắp đặt ngoài công trường

Khi thi công lắp đặt, kỹ sư cần kiểm tra kỹ từng chi tiết. Cao độ và vị trí đặt gối phải đúng thiết kế, sai lệch không được vượt quá giới hạn cho phép. Bên cạnh đó, bề mặt đá kê gối phải thật phẳng để bảo đảm gối cầu làm việc ổn định và truyền lực đều trong suốt quá trình khai thác.

Hướng dẫn lắp đặt và bảo trì định kỳ

• Lắp đặt đúng kỹ thuật: Trong quá trình lắp đặt gối cầu, khâu tạo lớp đệm là điều không thể xem nhẹ. Vữa rót không co ngót, có cường độ cao thường được sử dụng để bảo đảm bề mặt tiếp xúc phẳng và truyền lực đều. Với một số kết cấu đặc thù, việc bố trí thêm hệ thống bu lông neo là cần thiết để giữ gối đúng vị trí thiết kế, tránh xê dịch trong quá trình khai thác.
• Bảo trì và xử lý sự cố: Khi kiểm tra định kỳ, cần chú ý đến một vài dấu hiệu bất thường có thể ảnh hưởng đến tuổi thọ của gối cầu. Nếu bề mặt cao su xuất hiện các vết nứt, đó thường là biểu hiện của hiện tượng mỏi vật liệu sau thời gian dài làm việc. Trường hợp gối bị xô lệch, cần kiểm tra lại hướng truyền lực cũng như tình trạng của khe co giãn để kịp thời xử lý, tránh phát sinh hư hỏng lớn hơn về sau.

Câu hỏi về gối cầu cao su cốt bản thép

Tuổi thọ của gối cầu cao su cốt bản thép thường là bao nhiêu năm?

Tuổi thọ trung bình đạt từ 15 – 25 năm. Độ bền phụ thuộc vào chất lượng cao su thiên nhiên, kỹ thuật lưu hóa thép và điều kiện môi trường lắp đặt.

Làm thế nào để nhận biết gối cầu đạt chuẩn bằng mắt thường?

Quan sát bề mặt cao su mịn, không nứt, các tấm thép phẳng, sạch rỉ sét. Sản phẩm phải có tem nhãn rõ ràng và đi kèm chứng chỉ TCVN 10308:2014.

Gối cầu cao su có bản thép khác gì so với gối chậu (Pot bearings)?

• Gối cao su: Hoạt động dựa trên biến dạng đàn hồi của cao su, chịu tải trọng và chuyển vị ở mức trung bình.
• Gối chậu: Sử dụng đĩa cao su đặt trong chậu thép kín, chịu được tải trọng cực lớn và góc xoay linh hoạt hơn.

Khi nào cần thực hiện thí nghiệm gối cầu cao su?

Cần thí nghiệm khi nghiệm thu vật liệu đầu vào tại hiện trường (theo lô hàng) hoặc khi bảo trì định kỳ phát hiện dấu hiệu biến dạng lạ, bong tróc lớp cao su bảo vệ.

Yếu tố nào ảnh hưởng lớn nhất đến báo giá gối cầu cao su bản thép?

Báo giá chủ yếu dựa vào kích thước (dài x rộng x dày), tải trọng thiết kế, chủng loại cao su (thiên nhiên hay tổng hợp) và số lượng đặt hàng thực tế.

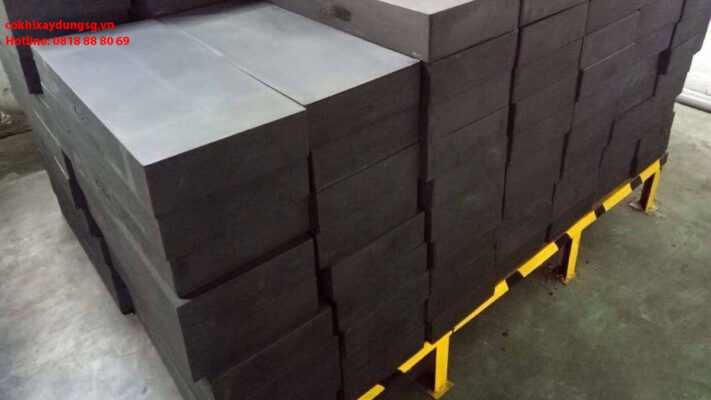

Cơ Khí Xây Dựng SG – Đơn vị sản xuất và cung cấp gối cầu cao su cốt bản thép uy tín, đạt chuẩn kỹ thuật

Cơ Khí Xây Dựng SG tự hào là đơn vị chuyên sản xuất và cung cấp gối cầu cao su cốt bản thép uy tín, chất lượng cao dành cho các công trình cầu đường và hạ tầng giao thông. Chúng tôi cung cấp giải pháp truyền tải trọng và hấp thụ rung động tối ưu, giúp bảo vệ kết cấu nhịp và trụ cầu, đảm bảo công trình vận hành an toàn và bền bỉ theo thời gian.

Với việc ứng dụng công nghệ lưu hóa tiên tiến và quy trình kiểm soát chất lượng vật liệu nghiêm ngặt, Cơ Khí Xây Dựng SG cam kết mang đến những sản phẩm gối cầu đạt chuẩn kỹ thuật, có khả năng chịu tải cực lớn và thích ứng tốt với mọi biến động của môi trường.

Lý do chọn gối cầu cao su cốt bản thép từ Cơ Khí Xây Dựng SG:

• Chất lượng Vật liệu Đạt chuẩn: Sản phẩm được chế tạo từ cao su thiên nhiên hoặc cao su tổng hợp chất lượng cao, kết hợp với các tấm bản thép gia cường bên trong. Sự kết hợp này mang lại khả năng đàn hồi tối ưu và độ bền cơ học vượt trội, chịu được các điều kiện thời tiết khắc nghiệt, giúp kéo dài tuổi thọ kết cấu lên đến 20-50 năm.
• Quy trình Sản xuất Hiện đại, Chính xác: Chúng tôi áp dụng quy trình lưu hóa dưới áp lực và nhiệt độ cao, đảm bảo sự liên kết hoàn hảo giữa cao su và thép. Sản phẩm hoàn thiện không bị bong tróc lớp biên, đạt các tiêu chuẩn kỹ thuật về độ cứng, cường độ chịu nén và khả năng biến dạng cắt theo các tiêu chuẩn hiện hành (như TCVN, AASHTO).
• Khả năng Chịu lực và Giảm chấn Vượt trội: Gối cầu của Cơ Khí Xây Dựng SG có khả năng chịu được tải trọng thẳng đứng rất lớn từ nhịp cầu, đồng thời cho phép các chuyển vị ngang và xoay linh hoạt, giúp triệt tiêu các ứng lực gây hại cho mố trụ cầu do sự co giãn nhiệt hoặc rung động từ phương tiện.
• Năng lực Cung ứng Đa dạng: Chúng tôi sản xuất đầy đủ các loại gối cầu theo yêu cầu của dự án, bao gồm: Gối cầu cố định, Gối cầu di động, Gối chậu, và các loại gối cầu có kích thước, hình dáng đặc thù theo bản vẽ kỹ thuật riêng biệt.
• Dịch vụ Chuyên nghiệp, Tận tâm: Cơ Khí Xây Dựng SG đảm bảo quy trình làm việc minh bạch từ khâu tư vấn lựa chọn chủng loại gối, báo giá chi tiết cho đến khâu giao hàng tận công trình, đảm bảo đúng tiến độ xây dựng của chủ đầu tư.

Nếu bạn đang tìm kiếm một đơn vị sản xuất và cung cấp gối cầu cao su cốt bản thép chất lượng cao, đạt chuẩn kiểm định để đảm bảo an toàn cho công trình, hãy liên hệ với Cơ Khí Xây Dựng SG ngay hôm nay để được tư vấn và nhận báo giá cạnh tranh nhất.
